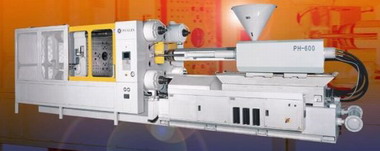

伸縮拉桿式是現今中型到大型注塑機最流行的結構, 因此設計有著一些固有的優點. 專利的應力平衡設計可增加拉桿的工作壽命

PH 系列注塑機的設計特性：

1. 二塊鎖模模板
2. 拉桿固定于活動板處，并使用兩根小直徑，對角配置的唧筒快速移動模板，因而無需像傳統注塑機般裝置第三塊機板
3. 減少佔地面積 21 %
4. 兩模板設計減少鎖模部份的長度。因此，PH系列是客戶更換舊機時必然首選； 因?yàn)樵谑艿胤较拗频那闆r下，可選擇鎖模力比較高但機器總長度比較短的新機型
5. 減少拉桿長度 50%
6. 兩模板結構縮短所需拉桿長度
7. 減少零件數量27%
8. 減少壓力油用量
9. 采用多臺油泵組合來減少能量損耗及強化流速匹配特性模板移動及高壓鎖模分別使用不同直徑唧筒來減少壓力油的供應需求
10. 箱體式機板設計
11. 高強度的球墨鑄鐵箱體式模板
12. 高強度的球墨鑄鐵箱體式模板
13. 高壓鎖模時拉伸力平均分佈于拉桿螺紋上，沒有特別高應力的部件。因此，令機器更穩定及耐用
14. 增加活動板滑腳長度
15. 活動板的滑腳長度增加更有效的支撐模具的重量
16. 縮短循環時間及增加產量
17. 某些動作可作連動控制來縮短循環時間
18. 模板范圍最大接觸度
19. 當開模完成后，拉桿完成脫離固定模板；因此，裝卸模具時可從前方送入取出機械手也可從水平方向進入模具范圍拿取啤塑產品
20. 維修容易
21. 在鎖模部份的部件是全開放式的, 因此維修時更清晰
22. 減少機械重量
23. 兩模板設計減短機器總長度及重量
24. 運輸更容易方便
25. 因機械長度小及重量輕令運輸更容易

PH系列標準裝置
控制部份：

1. 640x480 彩色液晶體顯示屏
2. 顯示兩種不同語言 ( 中文 / 英文/意大利文/西班牙文)
3. 儲存12套模具資料
4. 實際時間顯示
5. 輸入訊號顯示表格
6. 輸出訊號顯示表格
7. 四層密碼保護功能
8. 自動調校PID電熱溫度控制及溫度過熱或過低警報
9. 油溫顯示及溫度過高或過低警報
10. 熱電偶斷路警報
11. 發熱筒斷路警報
12. 警報文字顯示表格
13. 預熱或生產溫度選擇
14. 預校明天電熱開關時間
15. 固體式電熱控制繼電器
16. 自動式集中黃油連油位警報功能潤滑裝置
17. 模具冷卻水調節裝置
18. 10 組啤塑參數選擇統計顯示
19. 參數統計顯示最新100次記錄
20. 選擇4 組啤塑參數圖形顯示
21. 線性位置傳感器監察

鎖模動作 ：

1. 低壓鎖模模具保護
2. 調模行程限位裝置
3. 3級鎖模壓力, 速度獨立控制
4. 3級開模壓力, 速度獨立控制
5. 獨立頂針前進及后退壓力及速度
6. 頂針后退及前進延時
7. 液壓抽芯程式:
8. 鎖模前或鎖模后程序選擇
9. 時間或限位咭制控制抽芯程式
10. 獨立抽芯入及抽芯出壓力及速度
11. 機械安全鎖裝置
12. 安全門電器互鎖
13. 更換模具時, 可選擇慢速開 / 鎖模程式
14. 吹風程式

射臺部份 ：

1. 線性位置傳感器監察射膠動作
2. 熔膠缺料警報
3. 熔膠轉速顯示
4. 防冷起動螺絲保護系統
5. 氮化螺絲及熔膠筒
6. 10級射膠速度及五級射膠壓力控制
7. 熔膠前或熔膠后抽芯選擇
8. 時間或位置切換保壓選擇
9. 獨立射臺前及后壓力及速度
10. 自動清料程序
11. 三級比例熔膠背壓控制
12. 射咀中心調整裝置
13. 射咀安全罩及射膠互鎖裝置
14. 射臺回轉裝置 (PH1250 或以上)
15. 熔膠筒浮起裝置 (PH1250 或以上)

其它 ：
單相十三安培插座

PH 系列附加裝置
控制部份：

1. 列印功能
2. 相位電壓保護裝置
3. 高壓精密濾油器
4. 機械手連接介面程式
5. 冷卻水流量及溫度計
6. 壓力溫恒溫控制裝置
7. 壓力溫過濾器連閉塞警報功能
8. 外置模具資料記錄IC插咭
9. 不同顏色工作指示燈
10. 壓力油油位檢測連警報功能

鎖模部份 ：

1. 旋脫 (攪牙)程式連油壓馬達
2. 液壓安全互鎖裝置
3. 吹風氣制裝置
4. 液壓抽芯裝置

射臺部份 ：

1. 壓力切換保壓裝置
2. 閉環射膠速度控制
3. 超高速射膠
4. 彈弓射咀
5. 陶瓷式發熱筒
6. 加長射咀連發熱筒
7. 不繡鋼料斗
8. 不繡鋼射膠螺絲
9. 雙螺紋不銹鋼螺絲
10. 雙合金熔膠筒及合金射膠螺絲
11. 熔膠筒吹風散熱裝置 (適用于啤塑PVC)

其它 ：
三相 16 安培歐洲標準 309 插座
單相 13 安培英國標準 1363 插座.


（轉載）
