FOXBORO A²系統簡介

ainet.cn 2006年03月01日

　　源自Invensys的Foxboro A²自動系統是一種滿足各種市場需求的DCS系統。可指定它控制某個過程裝置，或要求它實現工廠的自動化。它可完成所有的用戶各種應用程序，連續型過程控制與離散型制造業。

　　這是用戶一直在期待的經濟、簡單和可擴展的解決方案。它可作為簡單的I/O系統、監控系統，直至回路控制、數據管理、操作面板顯示和實現冗余控制，并提供完整的網絡系統。如果一旦遇到問題，用戶可以得到來自于全世界任何Foxboro服務機構的系統支持。而且其結構化體系適應用戶的需求與預算。Invensys最新ArchestrATM結構確保系統可伴隨用戶的需求而增長，并準許熔入各種第三方解決方案，用于未來提升用戶工廠的生產力。

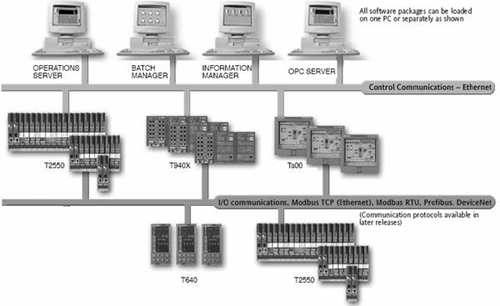

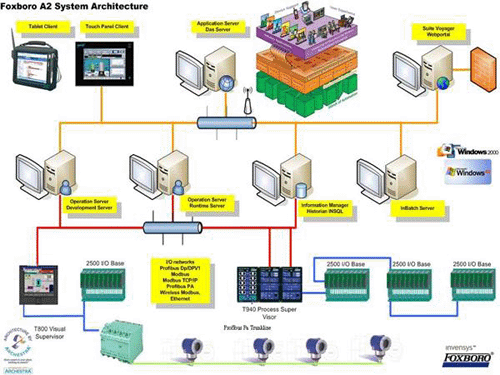

系統網絡概述

　　Foxboro A²系統的通訊網絡是建立在國際標準化組織(ISO)所定義的開放系統互連(OSI)標準基礎上的,并符合IEEE的規范，系統網絡包括工廠信息網、裝置級網絡（即通常指的系統網絡）和I／O網絡，系統主要結構如下：

　　Foxboro A²系統的冗余控制網絡ELIN或Modbus/TCP采用基于IEEE802.3快速以太網技術,用于連接Foxboro A² 系統的控制站、工程師站、操作員站等，完成種站之間的通訊和數據交換。傳輸速率最高為100Mbps，通迅介質為光纜或雙絞線，每段最大傳輸距離達10000m（光纜）。A²系統控制站與I／O站之間采用國際上最流行的現場總線Profibus-DP相連接，Profibus-DP符合EN50170標準，是專門用來連接分散控制設備的國際標準通訊總線,它可滿足高速傳輸、高可靠和抗干擾要求較高的場合，傳輸速率9.6-12Mbps。

I／O系統---2500系列

　　來自于Invensys的2500系列是一種具有高性能、高精度和高使用率的可擴展I/O系統。2500系列是Invensys集團的超越的DCS框架先進解決方案---Foxboro A²自動系統中關鍵的組成部分，提供了高性價比范圍廣泛的先進功能，其中包括帶自動整定和增益調度功能的PID控制。

Foxboro A² 控制器---T940和T2550系統

　　控制處理機(T940和T2550)的CPU采用32位的Pentium芯片，可實現連續量、順序量和梯形邏輯控制功能。T940 過程控制器關鍵性能：

強大的控制策略引擎可持支連續控制與順序控制
具備可選的自動無縫隙切換的冗余處理機
處理機具有在線更換和自動初始化能力
支持Ethernet、ARCnet以及串行控制網絡
用于節點與控制器通訊的對等(peer-to-peer)控制網絡
同時支持Profibus DP與 Modbus RTU的開放式I/O網絡
支持冗余I/O通訊
分布式的I/O可節省接線成本

　　用久經考驗的算法(執行特定功能的數字計算)控制工業過程的變量，包括連續控制策略和程序控控制策略。連續控制策略可以簡單地通過連接各種功能塊進行組態，功能塊包括高級控制、編程塊、ISA－88標準塊和用戶自定義功能塊。程序控控制策略采用功能強大、直觀的其于IEC61131的SFC流程圖組態，完成過程批量處理和多程序同時運行的要求。

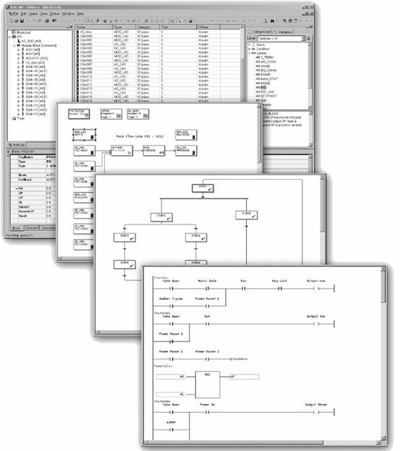

工程開發工具

　　Project DeveloperTM與Project StudioTM軟件是用于過程自動化控制的高性能工程工具，是Invensys集團的超越DCS框架先進解決方案---Foxboro A2自動系統中極其重要的組成部分。這些工具提供面向工程的集成開發環境，為系統組態和試運行提供了高性價比的單點解決方案。

　　Project Developer與Project Studio軟件特性：
