| 隨著現代自動化技術的不斷發展，生產設備中的控制功能不斷加強和復雜化，機器的生產效率不斷提高。但是機器和設備對操作人員、調試人員以及維修人員帶來的風險也隨之增大。一臺高質量的設備，不單單是看其功能有多強大、生產效率有多高，還要關注其安全性。機器的安全性是指在機器安全使用說明書規定的預定使用條件下（有時，在使用說明書中給定期限內）執行其功能和在運輸、安裝、調整、拆卸和處理時不產生傷害或危害健康的能力。任何一臺機器都存在危險。一臺高安全性的設備、或采用合理的安全保護和控制措施的生產過程能夠避免事故的發生或防止事故的擴散。 |
| 在鋼鐵行業中，不論是冷軋生產線，還是整卷鋼板的開卷、剪裁、再卷，這些生產過程都會對操作人員造成傷害。以濟南鋼鐵集團冷軋廠為例，熱軋帶鋼作為原料，進入酸洗流水線。由于熱軋帶鋼經過軋制和冷卻后在表面形成一層氧化鐵皮，必須在冷軋之前進行酸洗以清除掉這層氧化鐵膜，露出新鮮干凈的帶鋼基體金屬表面。帶鋼經過酸洗線之后，就被傳送至冷軋設備，被加工至客戶所要的厚度。然后，經過退火工序，令鋼帶內部晶體結構重組，使鋼帶的韌性得到增強。最后經過平整流水線，消除帶鋼表面的凹凸不平現象后，得到成品。整個生產過程中，冷軋流水線的工藝最為復雜、安全性要求最高。在軋制過程中，工作人員或調試人員需要在現場進行檢測、設定、調試、潤滑、清洗、手動裝載和故障排除等操作。在這些操作過程中，帶鋼的開卷、再卷、乳酸液噴射、換輥、鋼卷小車移動、X射線測厚以及軋制過程等都會對工作人員或調試人員造成碾壓、碰撞、沖擊、切割、纏繞、拖拽、灼傷、輻射等傷害。所以，必須采用安全保護和控制設備，來減少機器的風險，保護人和機器的安全。 |
| 在現場的各個操作區域，都裝有緊急停止按鈕，用以終止機器異常的工作狀況。在軋機冷軋區域，采用卷簾門進行保護，防止高速運轉的工作輥和高速移動的鋼帶對人員的傷害。當進梁上鋼卷移動的時候，使用安全地毯和安全門，以確保處于該危險區域的人員的安全。模式轉換開關和使能按鈕的組合使用，保證軋機在正確的生產流程下運行。在工作區域，當有危險動作出現的時候，必須可靠地發出聲光報警。以上安全功能必須由可靠的安全系統進行控制，經過邏輯運算后，執行安全的輸出，控制電機的運轉或伺服系統。 |
| 所有的安全輸入輸出點多達700個，并且分布分散在地下油庫、乳酸區、軋機工作區、主控操作區域等。顯然，采用集中式的控制系統顯然是不合適的。所以，在該條生產線中，使用了pilz的SafetyBUS p 安全總線系統，進行離散的控制。 |
| SafetyBUS p 總線系統基于CAN總線基礎，根據歐洲標準EN 954-1和DIN V 19250分別可以達到Cat 4 和 AK 6級?？偩€采用事件驅動的多主站協議，從而可以得到快速的響應時間。硬件采用冗余結構，并且通訊協議中采用CRC冗余校驗碼、連接測試、地址檢測、時間檢測等安全措施，達到高可靠性。最大32個組群分配，可以把現場I/O模塊分成不同的邏輯分段，從而大大增加系統的可用性。 |

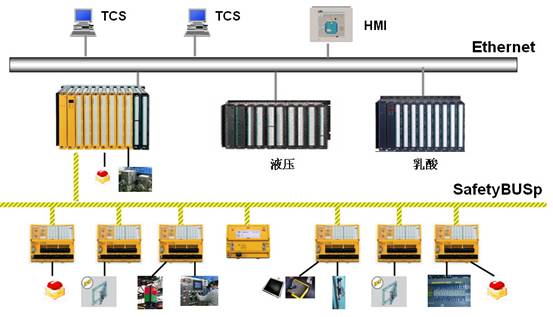

| 整套軋機安全控制系統采用PSS 3000模塊化安全可編程控制系統為主站，通過SafetyBUS p 安全總線連接53個遠程I/O從站，控制現場所有的安全功能。PSS 3000系統通過Ethernet以太網擴展通訊模塊與現場TCS、普通PLC和人機界面通訊，進行狀態數據的傳輸。系統簡圖如下。 |
 |
| SafetyBUS p 安全總線系統在這條軋機生產線上的使用，大大增強了設備的安全性。在得到快速響應時間、高可靠性和可用性的同時，減少了現場接線成本，便于診斷、易于操作。至今，該系統可靠運行，使用良好，成為SafetyBUS p安全總線系統在鋼鐵行業中應用的一個典范。 |
