關鍵詞：單片機；步進電機；失步
步進電機是工業過程控制及儀表中主要執行元件之一。其特點是：快速啟停能力強，精度高，轉速容
易控制；但步進電機在實際變速過程中，有時會發生停轉現象。其原因主要是由于其本身的響應速度跟不
上控制速度，即通常所說的“失步”；在單片機控制系統中，解決失步的方法很多，但大部分方法占用了
單片機較多時間，且軟件也比較復雜。本文提出的控制方法可以大幅度減少單片機的時間，軟件也較為簡
單，可廣泛應用于各種步進電機的變速運行。
一、基本原理

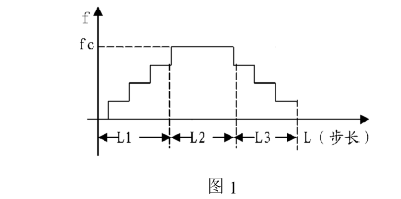

步進電機的運行一般要經過升頻，恒速，降頻等過程，設一個步進電機的控制過程如圖1所示，
從圖 1 可以看出，L2段為恒速運行，L1 段為升頻，L3段為降頻，按照“失步”的定義， 如果在 L1 及 L3 段上升及下降的控制頻率變化大于步進電機的響應頻率變化，步進電機就會失步，失步會導致步進電機停轉，經常會影響系統的正常工作，因此，在步進電機變速運行中，正確的選擇控制頻率是十分重要的，由于各種型號步進電機頻率響應不同，因此需選擇不同的控制頻率，為方便起見，一般選擇控制頻率為均勻的變化，既變化值是一恒定值，相應步進電機也是均勻上升或下降，基于目前市場有成品的環形脈沖分配器出售，因此不考慮步進電機的時序問題，可以簡單認為，步進電機的轉速僅與控制脈沖的頻率有關，改變了脈沖頻率，就改變了步進電機的轉速，步進電機控制電路的方框圖，如圖 2 示。
主要由8031單片機、脈沖發生器、脈沖分配器及驅動電路組成，增加一個數控脈沖發生器，8031單片機只要給出控制數據，脈沖發生器就會自動產生一組相應頻率的脈沖，該脈沖經過環形分配器后，再經過驅動電路，直接驅動步進電機；可以看出在恒速運行中，由于控制數據是定值，并一次輸入即可，不需要改變控制數據，因此，基本上不占用 8031 時間，在變速運行中， CPU只要定時改變控制數據、改變脈沖發生器輸出脈沖的頻率，也同樣不需要占用 CPU 過多時間；定時改變控制數據的方法是，將 ,8031中的 T1 設為定時中斷方式，在變速運行時，啟動定時中斷，即每隔一中斷時間將自動執行相應的中斷服務程序，根據不同型號的步進電機改變控制頻率的變化，只要控制頻率的變化小于步進電機的響應頻率變化，步進電機的轉速就跟隨控制頻率變化，而不產生失步，每改變一次控制頻率，中斷服務程序?qū)⒆詣优c預期值進行比較，如果沒有到預期值，則保存已改變的當前脈沖數據，如果到了預期值，則關斷定時中斷，將當前數據變?yōu)轭A(yù)期值；可以看出，采用這種方法的優點是基本不占用 CPU 時間， CPU 的大部分時間可以做其它工作，其次由于中斷服務程序中改變的控制頻率是固定值，因此程序比較簡單，對各種型號步進電機來說，改動也很方便。
二、軟件實現方法

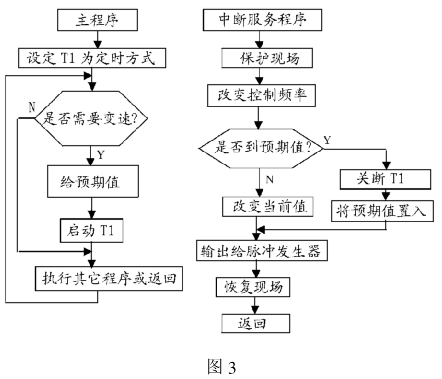

控制軟件流程圖，如圖3示。在主程序中，首先要將 T1設為定時中斷，并判定是否需要改變步進電機轉速，如果不需要 CPU 可以執行其它程序，也可返回；如果需要，則首先輸入轉速需達到的預期值，并啟動 T1 定時中斷，在中斷服務程序中，首先是保護現場，然后將目前步進電機運行的頻率增加或減少一固定值，并與預期值進行比較。如果沒有到預期值，則將增加或減少后的數據做為當前值保存并輸出給脈沖發生器，最后恢復現場返回；如果到了或超過了預期值，則將當前值改寫為預期值并輸出給脈沖發生器，最后關閉中斷，恢復現場返回。
如果設定步進電機型號為 75BF004 型，需要從停止?fàn)顟B(tài)變速運行到 1000r/min ，并保證不失步， T1 中斷時間應設為10ms ， 每次執行中斷服務程序增加頻率應為 20r/min，如果將8031的 p1、p3 輸出作為脈沖發生器的控制口。則程序清單為：
2.1主程序
ORG 0000H
LJMP STA
ORG 001BH
LJMP INT1
STA: MOV R1, #60H
MOV A, #01H
MOV RO,#05H
STA1：MOV @ R0，A
INC R0
DJNZ R1,STA1;初始化
MOV TMO, #11H
SETB ET1
SETB EA
JB 00H,QT;斷定是否需要變速
MOV 28H,#0E8H
MOV 29H,#03H;送預期值，1000r/min
MOV 2AH，#00H
MOV 2BH，#00H；將當前值置零
MOV TL1，#078H
MOV TL1，#0ECH；設定T1中數年時間10ms
SETB TR1;啟動T1
QT： LJMP STA1
2．2 中斷服務程序
INT1：MOV TL1，#078H
MOV TH1，#0ECH
PUSH PSW
MOV PSW，#10H
PUSH PSW
PUSH DPH
PUSH DPL；保護現場
MOV R0，28H
MOV R1，29H；讀預期值
MOV R2，2AH
MOV R3，2BH；讀當前值
CLR C
MOV A，R2
ADD A，#14H；增加20r/min
MOV R2,A
MOV A,R3
ADDC A,#00H
MOV R3,A
CLR C
MOV A,R2
SUBB A,R0
MOV A,R3
SUBB A,R1
JC DL;判定是否到預期植
MOV R2，28H
MOV R3，29H
CLR TR1；到預期值，關中斷
SJMP DL1
DL： MOVA，R2
MOV P1，A
MOV A，R3
MOV P3，A；輸出給脈沖發生器
POP DPL
POP DPH
POP ACC
POP PSW；恢復現場
RET1
三、結束語
該方法的特點是簡單、可靠，已成功用于汽車車速表校驗儀、汽車組合儀表綜合校驗儀等許多場合，得到了較好的效果，解決了目前遇到的步進電機停轉等問題，還可以廣泛應用于其它領域，會產生更好的效果。
