 1、EPA簡介 EPA實時以太網，是一種全新的適用于工業現場設備的開放性實時以太網標準，EPA將大量成熟的IT技術應用于工業控制系統，利用高效、穩定、標準的以太網和UDP/IP協議的確定性通信調度策略，為適用于現場設備的實時工作建立了一種全新的標準。這一項目得到了中國政府“863”高科技研究與發展計劃的支持。 目前，由浙江大學、浙大中控`共同主持，聯合中國科學院沈陽自動化所、清華大學、大連理工大學、重慶郵電學院、上海工業自動化儀表研究所、北京華控技術有限責任公司、機械工業儀器儀表綜合技術經濟研究所等共同起草制定的《用于工業測量與控制系統的EPA系統結構與通信規范》已經通過了TC124/SC4的技術審查，成為我國第一個擁有自主知識產權的現場總線國家標準。同時，該標準成功進入IEC標準體系，被IEC作為PAS標準形式公開發布，也被正在制定的實時以太網國際標準IEC61784-2收錄，作為第14族實時以太網協議。這是迄今為止，中國工業自動化領域第一個被國際認可和接受的標準。 2、確定性通信 以太網由于采用CSMA/CD（載波偵聽多路訪問/沖突檢測）介質訪問控制機制，因此具有通信“不確定性”的特點，并成為其應用于工業數據通信網絡的主要障礙。 雖然以太網交換技術、全雙工通信技術以及IEEE802.1p&q規定的優先級技術在一定程度上避免了碰撞，但也存在著一定的局限性：  （1）以太網交換機的存儲轉發機制同樣使通信延遲具有不確定性。通信延遲的不確定性主要來自于其排隊延遲。無論采用哪種存儲轉發機制，當同時來自于多個端口的報文需要向同一個端口轉發時，交換機就必須將這些報文進行排隊緩沖，并依次轉發。因此，交換機的緩沖池大小將直接影響了來自于某一端口的報文能否以及何時被成功轉發。（2）以太網交換機存在的“廣播風爆”問題。工業數據通信網絡中廣泛采用廣播方式發送的實時數據報文，同樣會產生碰撞。除了通信實時性要求外，工業數據通信網絡的通信還具有以下特點： （1）周期與非周期信息同時存在，正常工作狀態下，周期性信息（如過程測量與控制信息、監控信息等）較多，而非周期信息（如突發事件報警、程序上下載等）較少；（2）有限的時間響應，一般辦公室自動化計算機局部網響應時間可在幾秒范圍內，而工業控制局域網的響應時間應在0.01-1秒；（3）信息流向具有明顯的方向性，通信關系比較確定。正常工作情況下，變送器只需將測量信息傳送到控制器，而控制器則將控制信息傳送給執行機構，來自現場儀表的過程監控與突發時間信息則傳向操作站，操作站一般只需將下載的程序或配置數據傳送給現場儀表等；（4）根據組態方案，信息的傳送遵循嚴格的時序；（5）傳輸?shù)男畔⒘可?，信息長度比較小，通常僅為幾位或幾個、十幾、幾十個字節；網絡吞吐量??；（6）網絡負荷較為平穩。EPA系統中，根據通信關系，將控制現場劃分為若干個控制區域，每個區域通過一個EPA網橋互相分隔，將本區域內設備間的通信流量限制在本區域內；不同控制區域間的通信由EPA網橋進行轉發；在一個控制區域內，每個EPA設備按事先組態的分時發送原則向網絡上發送數據，由此避免了碰撞，保證了EPA設備間通信的確定性和實時性。 3、“E”網到底 EPA是應用于工業現場設備間通信的開放網絡技術，采用分段化系統結構和確定性通信調度控制策  略，解決了以太網通信的不確定性問題，使以太網、無線局域網、藍牙等廣泛應用于工業企業管理層、過程監控層網絡的COTS（Commercial Off-The-Shelf）技術直接應用于變送器、執行機構、遠程I/O、現場控制器等現場設備間的通信。采用EPA網絡，可以實現工業企業綜合自動化智能工廠系統中從底層的現場設備層到上層的控制層、管理層的通信網絡平臺基于以太網技術的統一，即所謂的“E（Ethernet）網到底”。 采用EPA，可實現工業企業智能工廠中垂直和水平兩個方向的信息無縫集成： 通過EPA網絡通信平臺提供的實時數據通信服務，來自不同廠商的現場智能設備和應用程序可以實現信息透明互訪和互可操作。 采用EPA網絡，可以實現智能工廠中從管理層、控制層直至現場設備層等所有網絡層基于以太網的信息無縫集成，用戶可以在世界的任何地方通過其訪問權限，直接通過常用的工具或軟件（而不是專用軟件）訪問智能工廠中的任何一個設備。 利用EPA開放網絡平臺，可以實現傳統控制系統（如DCS、PLC）與基于EPA的現場總線控制系統FCS之間的信息無縫集成，使得工業現場設備中的大量控制和非控制信息能夠無縫地傳遞到制造執行層和企業管理層系統，通過信息集成創新技術、數據綜合利用技術、數據增值挖掘技術等，對工業企業生產全過程實現高效智能化管理。 4、互可操作 與傳統的4-20mA標準不同，工業數據通信網絡不僅要解決信號的互通和互連，更需要解決信息的互通問題，即信息的互相識別、互相理解和互可操作。 所謂信號的互通，即兩個需要互相通信的設備所采用的通信介質、信號類型、信號大小、信號的輸入/輸出匹配等幾方面的參數符合同一標準，即物理層標準。在此基礎上，采用統一的數據鏈路層協議，不同的設備就能連接在同一網絡上實現互連。 如今，幾乎所有的控制系統都采用了以太網、TCP/IP協議作為其通信網絡，實現了設備的互連。但是，如果僅采用以太網、TCP/IP協議，而沒有統一的高層協議（如應用層協議），不同設備之間還不能相互理解、識別彼此所傳送的信息含義，就不能實現信息互通，也就不可能實現開放系統之間的互可操作。 為此，《EPA標準》除了解決實時通信問題外，還為用戶層應用程序定義了應用層服務與協議規范，包括系統管理服務、域上/下載服務、變量訪問服務、事件管理服務等。至于ISO/OSI通信模型中的會話層、表示層等中間層次，為降低設備的通信處理負荷，可以省略，而在應用層直接定義與TCP/IP協議的接口。 為支持來自不同廠商的EPA設備之間的互可操作，《EPA標準》采用XML（eXtensible Markup Language）擴展標記語言為EPA設備描述語言，規定了設備資源、功能塊及其參數接口的描述方法。用戶可采用Microsoft 提供的通用DOM技術對EPA設備描述文件進行解釋，而無需專用的設備描述文件編譯和解釋工具。 5 、開放性 《EPA標準》完全兼容IEEE802.3、IEEE802.1P&Q、IEEE802.1D、IEEE802.11、IEEE802.15以及UDP（TCP）/IP等協議，采用UDP協議傳輸EPA協議報文，以減少協議處理時間，提高報文傳輸?shù)膶崟r性。 為確保EPA系統運行的可靠性，《EPA標準》中還針對工業現場應用環境，增加了媒體接口選擇規范與線纜安裝導則。 商用通信線纜（如五類雙絞線、同軸線纜、光纖等）均可應用于EPA系統中，但必須滿足工業現場應用環境的可靠性要求，如使用屏蔽雙絞線代替非屏蔽雙絞線。 EPA網絡支持其他以太網/無線局域網/藍牙上的其他協議（如FTP、HTTP、SOAP，以及MODBUS、ProfiNet、Ethernet/IP協議）報文的并行傳輸。這樣，IT領域的一切適用技術、資源和優勢均可以在EPA系統中得以繼承。 6 、分層的安全策略 對于采用以太網等技術所帶來的網絡安全問題，《EPA標準》規定了從企業信息管理層、過程監控層和現場設備層三個層次，采用分層化的網絡安全管理措施。 EPA現場設備采用特定的網絡安全管理功能塊，對其接收到的任何報文進行訪問權限、訪問密碼等的檢測，使只有合法的報文才能得到處理，其他非法報文將直接予以丟棄，避免了非法報文的干擾。 在過程監控層，采用EPA網絡對不同微網段進行邏輯隔離，以防止非法報文流量干擾EPA網絡的正常通信，占用網絡帶寬資源。 對于來自于互聯網上的遠程訪問，則采用EPA代理服務器以及各種可用的信息網絡安全管理措施，以防止遠程非法訪問。 7 、冗余 EPA支持網絡冗余、鏈路冗余和設備冗余，并規定了相應的故障檢測和故障恢復措施，如設備冗余信息的發布、冗余狀態的管理、備份的自動切換等。 8、EPA產品 浙大中控自上個世紀九十年代開始，就一直致力于實時以太網技術的研究。以浙大中控為主聯合中國科學院沈陽自動化研究所、重慶郵電學院、大連理工大學、清華大學開發了一系列基于EPA標準的產品，如現場設備通信模塊、現場控制器、變送器、數據采集器、無紙記錄儀、執行器、總線供電方式以太網集線器等。 這些產品滿足了適用于工業現場應用的電磁兼容性、氣候環境適應性、機械環境適應性、環境安全適應性等要求，已經在化工、石化、電力、制藥等多個領域的典型裝置上獲得了成功應用。  9、EPA應用 “EPA的分布式網絡控制系統”在某化工廠三套純堿碳化生產裝置上進行示范應用對《EPA標準》  進行驗證。“EPA的分布式網絡控制系統”于2003年4月20日經過調試正式投運，至今系統一直穩定可靠地運行，并得到用戶的好評。 根據三套聯堿碳化裝置原有測點的實際情況，本系統將三套聯堿碳化裝置的I/O點劃分為三個控制區域，如圖中所示（圖中信號組①、②、③、④的信號連接情況如表1所示）： 每個控制區域設置一個EPA現場控制器、一個網絡供電型EPA-HUB以及若干個EPA輸入/輸出通信模塊；每個控制區域通過EPA現場控制器連接到系統主干網上；操作站、工程師站通過以太網交換機連接到主干網上。應用系統特點（援引用戶的評價）： 確保了通信的實時性增強了系統安全性提高了系統可靠性

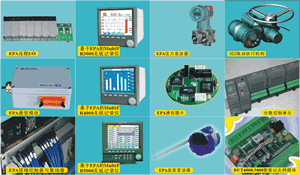

10 、EPA推廣 |
（轉載）
