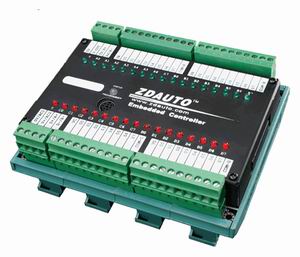

ePLC-M196 嵌入式可編程控制器
一、產品特點：
1、采用了高可靠的 SOM196工業級嵌入式核芯模塊, I/O外圍采用標準化的接口模塊構成。
2、采用標準化積木式結構的底板模塊，DIN導軌安裝方式的塑料底殼，抗干擾的鋁板外殼。接口標志清晰，規范。
3、作為主模塊，它本身提供多達32點的各種信號接口，同時，可驅動多達 8 塊擴展模塊組合，使輸入輸出點數達到 288 點。所有I/O端口均具有狀態指示燈，使調試和監控一目了然。
4、可配置的I/O 點，可指定你所需的點數和接口信號類型，其中A/D多達8路，D/A多達3路和脈沖輸入輸出接口。I/O接口均可選配帶光電隔離的接口，具有高可靠性和高抗干擾性能。
5、兩路通訊接口，可選配RS232, RS485等帶有防雷保護的通訊接口。
6、交直流工作電壓，寬電壓范圍：24V(+/-20%),內部高穩定電源供電。
7、內帶固件升級軟件，通過編程串口,用戶可方便更新軟件內核。
8、提供軟件開發平臺和多種軟件功能應用接口,可軟拼接成專用控制器。
9、兼容三菱標準的可編程控制器（PLC）,可直接使用三菱的程序文件。
10、可綁定多種標準的通訊協議，與組態軟件(SCADA)構成集散控制系統。
二、技術支持：
1、工作電源:交直流供電，DC24V/AC18V(±15%),基本電流：<100mA
2、環境溫度:-20～65℃. 環境濕度:5%～95%RH（不結露）,禁止腐蝕性氣體,嚴禁塵埃。
3、抗震:10～55HZ。0～55mm(最大2G)3軸方向各1小時。 抗沖擊:10G 3軸方向各 3 次。
4、抗干擾:用噪聲仿真器產生電壓為1000 Vp-p5 噪聲脈沖寬為1us，周期為30..100HZ 的噪聲干擾下，ePLC工作正常。
5、耐壓:AC 1500V 1 分鐘，I/O外接端子與核芯板接地端之間。 絕緣電阻: DC 500V 兆歐表，5MΩ以上。
6、外形尺寸： 112 x 145 x 45 mm，上下方接線，橫向擴展。
7、接地:第三種接地，不能接地時，也可浮空。
8、CPU 參數:16 位工業級CPU,16/20 MHz,64K/32K 掉電保持存儲器。2KB用戶數據區， 6KB用戶程序，最大2048步。
9、實時鐘:提供可選實時鐘，可選電池保護（運行數）。
10、通訊接口: COM1:RS232(TTL)/RS485, COM2:RS232/RS485。
11、模擬量輸入:最多 8 路，10位分辨,可選TC/V/mA/RTD/熱電偶的模擬量（隔離、非隔離）輸入，也可配置為開關量輸入。
12、模擬量輸出:最多 3 路，8位分辨,可選 V/mA的模擬量隔離輸出，也可配置為開關量輸出。
13、脈沖量輸入:最多 4 路，0-5KHz，脈沖量（開關量）隔離輸入。
14、脈沖量輸出:最多 3 路，0-5KHz，脈沖量（開關量）隔離輸出。
15、開關量輸入:最多 16 路光隔開關量輸入,兼并模擬量和脈沖量輸入。
16、開關量輸出:最多 16 路光隔開關量輸出,兼并模擬量和脈沖量輸出。
17、接線方式： 高可靠拔插式歐式接線端子，螺釘緊接型。

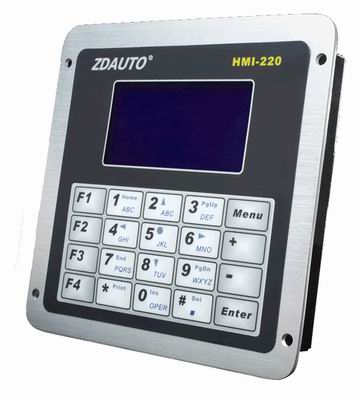

HMI-220 嵌入式人機操作界面
一、產品特點：
1、它的內部采用了高性能的,具備 ISP/IAP下載軟件代碼功能的微處理器，提供了64KB 程序空間 和 32KB 的帶掉電保持的數據空間，也具備了顯示屏幕、鍵盤、蜂鳴器、指示燈、串行通迅接口、并行打印機接口等，總的來說，它就象一臺縮小了的電腦，麻雀雖小，五臟俱全。
2、它設計成小型面板安裝方式鋁合金拉砂面版和線條，更顯高檔，鋁合金外殼，結實美觀，歐式接線端子，接線可靠，串并口采用標準的D－SUB接口。防水薄膜鍵盤和大屏幕 LCD顯示器,可讓用戶能更方便使用。
3、它具有可編程嵌入式 C 語言程序開發的特點，完備的硬件驅動函數庫，使用戶能快速、方便地，按需求設計出各種的應用。在內定的函數庫中，LCD顯示包括了畫點，畫線，畫園，畫矩形等功能，也提供了背光、按鍵、蜂鳴器、通迅口、打印口等接口。
4、可作為PLC可編程邏輯控制器的人機界面控制器，它可綁定多種的通迅協議，接駁多種品牌的PLC。用戶可設計和定義出多頁圖形操作畫面。
5、它可作為終端操作介面使用，聯接各種帶有通迅接口的設備，實時監控設備各種運轉參數，實時輸入數據，與計算機組成聯網監控等功能。
6、內主板配備 eRTU-M196 型嵌入式可編程控制器，具有12路I/O 接口。
二、技術支持：
1、環境溫度：0～50 ℃。環境濕度：35～85％RH（不結露）。
2、抗震：JIS C0911 標準 10～55HZ。0～55mm (最大 2G)3軸方向各小時。
3、抗沖擊：JIS C0912 標準 10G 3軸方向各3次。
4、抗噪聲干擾：用噪聲仿真器產生電壓為1000 Vp-p5 噪聲脈沖寬為1 uSec。周期為30～100HZ 的噪聲干擾下，ZDPCS-HMI工作正常。
5、耐壓：AC 1500V 1 分鐘，各端子與接地端之間。
6、絕緣電阻：DC 500V 兆歐表，5MΩ以上。
7、接地：第三種接地，不能接地時，也可浮空。
8、使用環境：禁止腐蝕性氣體，嚴禁塵埃。
9、接地：第三種接地，不能接地時，也可浮空。
10、使用環境：禁止腐蝕性氣體，嚴禁塵埃。
11、8 位CPU，32 K NVRAM，32～512KB FlashROM，帶實時鐘。
12、外形尺寸,鐵外殼，鋁合金面板140mm X 560mm X 42mm。
13、128x64點陣LCD字符顯示器(帶背光控制)。
14、20個功能按鍵。
15、使用電壓為外接 AC/DC 9-12V。
16、1個兼容的SPP/EPP的 DB25 打印口。
17、1個三線制RS232接口（TXD，RXD，公共線為地GND）。或1個二線制 RS485接口（A+, B-）。
18、3只LED指示燈(1只電源燈，其它2 只為功能指示燈)。1只蜂鳴器。

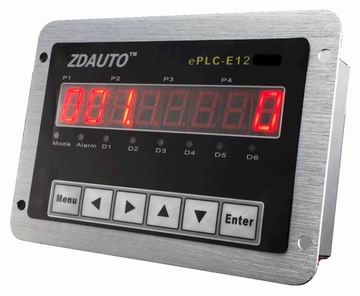

ePLC-12E 嵌入式帶人機界面的可編程控制器
一、產品特點：
1、一個高性能熱泵控制器,專門根據冷水機,熱泵機和恒溫恒濕機控制要求而設計。
2、適宜于小型風源、水源熱泵機組的控制系統。
3、控制器帶有其它周邊設備所提供的控制功能如變頻器，閥門控制器、計時控制、溫度除霜控制等。
4、可編程的控制邏輯、包含多種方式控制的設計，可以全按照客戶的控制要求自行編制合適的操作程序,數十種控制參數和邏輯可以自行選擇
5、帶有 LED 人機界面控制器的主控制器, 控制器具有 RS485 可實現遠程控制和網絡化管理。它可綁定多種標準的通訊協議，如
6、JonhsonControls、Trane、HollyWell等系統軟件構成集散控制系統。
7、多機組控制器和模塊控制器可以實現壓縮機平衡磨、所有運行參數都可以實時監控查詢。
8、操控界面為 單色 3"LED屏,6 按鍵， 操作界面友好。
9、內主板配備 eRTU-M196 型嵌入式可編程控制器，具有12路I/O 接口。
10、簡便的組合模式可以節省接線和安裝調試的成本。
11、內帶固件升級軟件，通過編程串口,用戶可方便實現軟件升級。
二、技術支持：
1、工作電源:交直流供電，DC24V/AC18V(±15%),控制器 ：基本電流：<400mA
2、存放環境:溫度: -20～75℃.濕度：5%～75%RH（不結露） 工作溫度:0～65℃. 禁止腐蝕性氣體
3、抗震:10..55HZ。0～55mm(最大2G)3軸方向各1小時?？箾_擊:10G 3軸方向各 3 次。
4、抗干擾:用噪聲仿真器產生電壓為1000 Vp-p5 噪聲脈沖寬為1us周期為30～100HZ 的噪聲干擾下，控制器工作正常。
5、耐壓:AC 1500V 1 分鐘，I/O外接端子與外殼之間; 絕緣電阻:DC 500V 兆歐表，5MΩ以上。
6、接地:第三種接地，不能接地時，也可浮空。
7、PLC控制器: 16 位工業級CPU,16/20 MHz,64K/32K 掉電保持存儲器。提供可選實時鐘，可選電池保護（運行數據）。
8、HMI界面: 單色 3"LCD, 6 按鍵顯示器。
9、通訊接口: COM1:RS232(TTL)/RS485, COM2:RS232/RS485。
10、模擬量輸入:最多 6 路，10位分辨,可選NTC/V/mA/RTD/熱電偶的模擬量（隔離、非隔離）輸入，也可配置為開關量輸入。
11、模擬量輸出:最多 3 路，8位分辨,可選 V/mA的模擬量隔離輸出，也可配置為開關量輸出。
12、開關量輸入:最多 6 路光隔開關量輸入,兼并模擬量和脈沖量輸入。
13、開關量輸出:最多 6 路光隔開關量輸出,兼并模擬量和脈沖量輸出。
14、外型尺寸 : 120 * 80 * 40 mm, 面板安裝方式。
15、采用多種通訊總線協議，可接駁 PC上位機和聯接其它主控模塊 。
 · A型： ModBus-ASCII · B型： ModBus-RTU · C型： Johnson Controls N2 · F型： Fx · S型： Siemens · T型： ASCII TTY
16、可連接國內外各種 SCADA 組態軟件，如iFix,Intouch,組態王等。
17、通過通訊指令，可讀取eRTU內所有I/O狀態和數據。
18、可聯接多種組態軟件（如iFIX，Intouch，組態王、力控等）使用。
19、可在線升級的軟件內核，內部可提供模擬量量程和非線性校正算法，例如溫度轉換等。
20、提供調試軟件和二次開發接口 SDK 函數庫（DLL）。

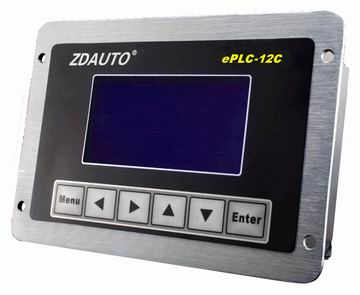

ePLC-12C 嵌入式帶人機界面的可編程控制器
一、產品特點：
1、它是采用了高可靠的 SOM196工業級嵌入式核芯模塊, I/O外圍采用標準化的接口模塊構成。
2、可配置的I/O 點，可指定你所需的點數和接口信號類型，其中A/D多達6路，D/A多達3路和脈沖輸入輸出接口，具有高可靠性能。
3、可編程的控制邏輯、包含多種方式控制的設計，可以完全按照客戶的控制要求編制合適的操作程序,數十種控制參數和邏輯可以自行選擇。
4、帶有 LCD 人機界面控制器的主控制器, 控制器具有 RS485 可實現
5、遠程控制和網絡化管理。它可綁定多種標準的通訊協議，如JonhsonControls、Trane、HollyWell等系統軟件構成集散控制系統。
6、操控界面為 單色 3"LCD屏,6 按鍵， 操作界面友好。
7、內主板配備 eRTU-M196 型嵌入式可編程控制器，具有12路I/O 接口。
8、簡便的組合模式可以節省接線和安裝調試的成本。
9、內帶固件升級軟件，通過編程串口,用戶可方便實現軟件升級。
10、內帶固件升級軟件，通過編程串口,用戶可方便實現軟件升級。
二、技術支持：
1、工作電源:交直流供電，DC24V/AC18V(±15%),控制器 ：基本電流：<400mA
2、存放環境: 溫度: -20～75℃.濕度：5%～75%RH（不結露）, 工作溫度: 0～65℃.
3、環境濕度: 5%～75%RH（不結露）,禁止腐蝕性氣體,嚴禁塵埃。
4、抗震: 10～55HZ。0～55mm(最大2G)3軸方向各1小時。 抗沖擊: 10G 3軸方向各 3 次。
5、抗干擾: 用噪聲仿真器產生電壓為1000 Vp-p5 噪聲脈沖寬為1us，周期為30..100HZ 的噪聲干擾下，控制器工作正常。
6、耐壓: AC 1500V 1 分鐘，I/O外接端子與外殼之間。
7、絕緣電阻: DC 500V 兆歐表，5MΩ以上。
8、接地: 第三種接地，不能接地時，也可浮空。
9、PLC控制器: 16 位工業級CPU,16/20 MHz,64K/32K 掉電保持存儲器。提供可選實時鐘，可選電池保護（運行數據）。
10、HMI界面: 單色 3"LCD, 6 按鍵顯示器。
11、通訊接口: COM1:RS232(TTL)/RS485,COM2:RS232/RS485。
12、模擬量輸入:最多 6 路，10位分辨,可選NTC/V/mA/RTD/熱電偶的模擬量（隔離、非隔離）輸入，也可配置為開關量輸入。
13、模擬量輸出:最多 3 路，8位分辨,可選 V/mA的模擬量隔離輸出，也可配置為開關量輸出。
14、開關量輸入:最多 6 路光隔開關量輸入,兼并模擬量和脈沖量輸入。
15、開關量輸出:最多 6 路光隔開關量輸出,兼并模擬量和脈沖量輸出。
16、外型尺寸 : 120 * 80 * 40 mm, 面板安裝方式
