特點
◎ 線性光電隔離
,無須工作電源◎ 標準信號4-20 mA輸入
◎ 標準信號4-20mA、1-5V輸入
◎ DIN標準導軌安裝
◎ SMT貼片生產加工工藝制造
一、 型號及含義
二、型號及技術參數
|
產品主型號 |
輸入信號 |
精度等級 |
輸出信號 |
負載能力 |
響應時間 |
靜態功耗 |
|
TE-WC1 |
4~20mA |
0．2 |
1~5V |
5mA |
120ms |
40mW |
|
TE-WC2 |
0．2 |
4~20mA |
6V |
120ms |
40mW |
三、技術參數
|
工作原理 |
線性光電隔離 |
|
隔離方式 |
輸入/輸出全隔離（無須提供工作電源） |
|
最大測量范圍 |
1.2F.S |
|
響應頻率 |
＜2kHz |
|
隔離電壓 |
＞1KVdc，1分鐘 |
|
輸入阻抗 |
＜500Ω |
|
輸出負載電阻 |
≤250Ω |
|
無故障工作時間 |
＞3萬時間 |
|
安裝方式 |
DIN標準導軌安裝 |
|
測定環境溫度 |
0~+50℃ |
|
消耗功率 |
＜1M |
四、產品接線圖
B型傳感器接線圖（俯視） U型傳感器接線圖（俯視）
注：接線圖僅供參考，具體接線以產品外殼標簽為準。

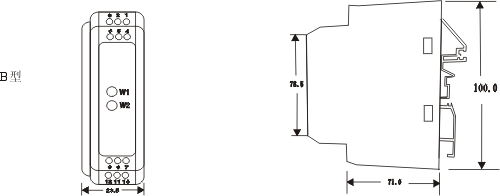

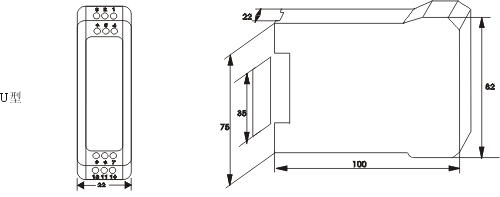

五、外形及安裝尺寸
六、典型接線
