川東北氣區SCADA系統
川東北氣區SCADA系統的任務是保證全氣田生產安全、可靠、平穩、高效、經濟地運行。
其中：區域控制站（RCS）12座，現場I/O約5000點。

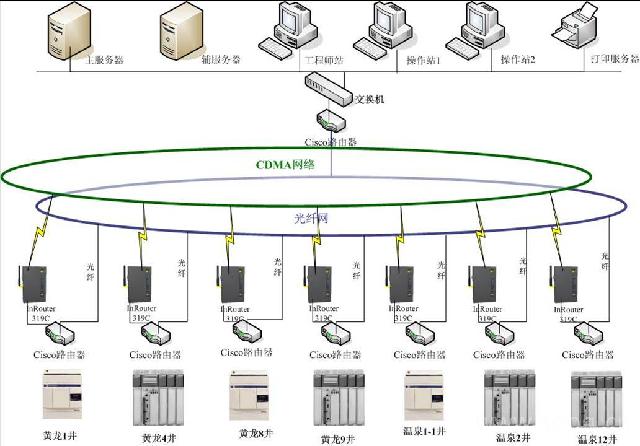

溫黃氣田區域控制站，下設有7口氣井，現場I/O約1000點 ，
區域控制站采用CitectSCADA 5.41為SCADA系統的軟件平臺，

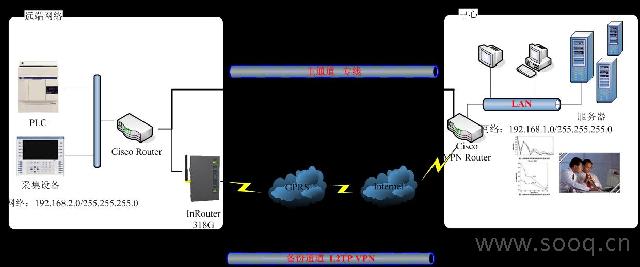

區域控制站通過主備通信通道與各氣井內的遠程控制設備相連，
主信道采用自建光纖網絡,工作于實時快速的有線通訊方式
備用信道采用GPRS/CDMA網絡實現點對多點的無線通訊方式，
主備通信信道之間實現無憂自動切換。
系統功能描述：
氣田各井站數據的采集、監控和工藝流程的動態顯示；
在線完成溫度、壓力、流量、液位、PID調節等參數及給定值的設定；
天然氣產量調節及AGA3/8天然氣流量計算；
優化的調度管理功能。
