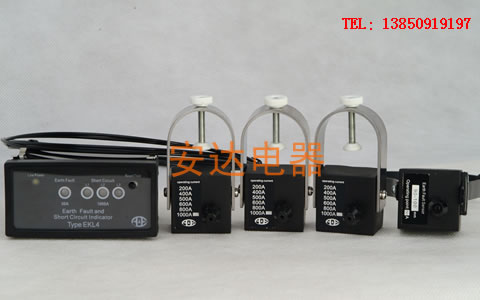

EKL系列電纜短路接地故障指示器  EKL1/EKL2/EKL3/EKL4

EKL產品概述：

短路接地故障指示器主要用于電力系統各種SF6環網柜、高壓開關柜及電纜分支箱中，能準確可靠的檢測電網發生故障的區段和故障類型，使用電纜短路接地故障指示器，是一種高效的查找電纜故障的方法，是提高配電網運行水平和事故處理效率的一條有效途徑。其設計采用電磁感應、光電轉化、信號光纖傳輸及單片機控制等技術使故障報警具有高準確度和強抗干擾能力；設有遠傳輸出端口，適合配電網自動化；設有電池低電量報警指示；低功耗設計，高容量鋰電池供電，電池工作壽命長（大于8年）；外部結構采用鎖扣卡裝設計，整機裝卸簡單方便。

EKL產品功能特點：

1、 短路報警指示：短路傳感器時刻檢測供電線路中電流，當其值達到或超過短路電流啟動報警整定值時(此值可根據用戶要求出廠前整定)，短路傳感器發出報警信號，主機通過光纖接收到此信號后，產生報警指示信號(指示燈快閃)。

2、 接地報警指示：當接地傳感器檢測到接地線路中電流達到或超過接地電流啟動報警不足定值時(此值可根據用戶要求出廠前整定)，發了報警信號，主機通過電纜或光纖接收到此信號后，產生相應的報警指示信號(指示燈快閃)。

3、 電池低電量報警指示：當指示器內電池電壓從3.6V降至2.7V時，產生報警信號，以提示維修人員更換電池。

4、 報警信息遠傳：指示器主機可根據不同報警指示信號驅動相應繼電器動作，用以進行信號的遠程傳輸。

5、 自動復位：當指示器產生報警后，在整定的時間內，若無人工進行復位，指示器可自動進行復位。

6、 測試及復位：當指示器產生報警且故障消除后(指示燈慢閃)，此時可通過按下指示器主機面板上的按鈕清除報警狀態。在正常狀態下(無報警信號)，可按偏住前面板的按鈕并保持1秒，面板上的短路、接地報警指示燈閃爍，故障遠傳繼電器吸合，說明工作狀態正常，在變成慢閃后(2秒后)，再按此鈕可恢復成常態。

EKL產品技術參數：

短路故障動作電流：150A－1500A

接地故障動作電流：10A-100A

精確度：±10％

環境溫度：-25～+70℃

環境濕度：+40℃相對濕度≤95％

功率：待機 ≤0.01mA；指示 ≤0.5mA

電源提供：鋰電池 3.6V/2.25Ah

自動復位時間：7Sec-2h-4h-8h可設置，其它設置可預訂

輸出繼電器觸點容量： 230V AC 1A / 125VDC 1A / 30VDC 2A

顯示器面板開孔尺寸：91.5(W)×42.5(H)mm

顯示盒尺寸：96(W)×49(H)×88(D)mm

傳感器尺寸：40(W)×40(H)×27(D)mm

防護等級：顯示器 IP40 傳感器 IP65
