現在，國際上基于各種算法的數字傳輸標準已有很多，但壓縮編碼會對視頻信息帶來不同程度的損失，當壓縮比高(數據傳輸速率低)時，圖像失真嚴重，容易出現馬賽克及塊效應現象。在電視臺內部等要求高清晰度的場合，這種失真是不允許的。因此，本文介紹了一種全數字、無壓縮多路數字視頻光纖傳輸系統，可實現2路視頻和4路的同時傳輸，且容易實現，傳輸性能好，總體性價比高。

系統設計方案

　　一般情況下，在非壓縮視頻傳輸系統中，通常先把視頻信號經編碼、復接、電光變換之后，再經光纖傳輸?shù)侥康牡兀缓蠼?jīng)光電轉換、分接、解碼等處理，還原成原始的視頻信號。對于單路視頻傳輸系統，復/解復接系統一般用通用的復/解復接芯片來實現，但如果系統要傳輸多路視頻信號，現有的復/解復接芯片是不能獨立完成的。以本設計要求為例，需要滿足2路視頻和4路音頻的同時傳輸。每路視頻信號采用12位量化，2路視頻則需要24路的數字信號，而HDMP1032芯片最多可擴展為17路數據復/解復接傳輸，這還不包括4路音頻轉換為數字信號所占用的數據位，因而僅僅通過單個復/解復接芯片不能滿足要求，必須采用多次復/解復接才能完成設計。本文介紹一種基于HDMP1032/1034串行/解串行芯片，采用二次復/解復接實現多路數字視頻/音頻/數據在一根電纜或光纖上傳輸?shù)姆桨?，原理框圖如圖1所示。

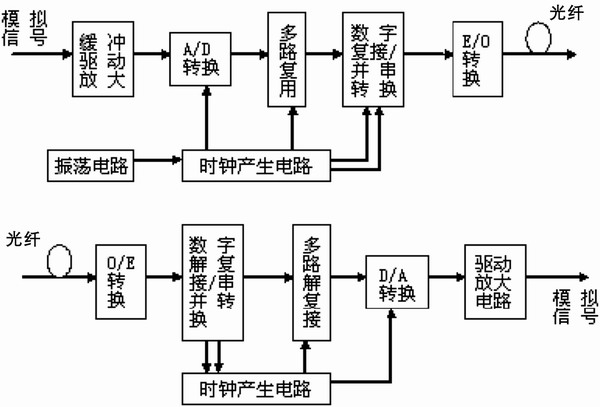

　　圖1系統設計原理框圖

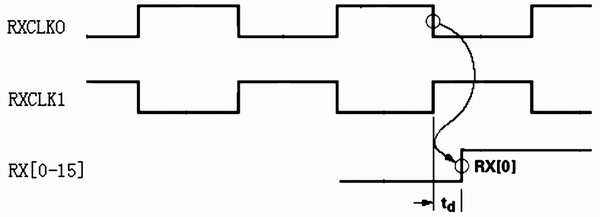

　　圖2 HDMP1034A(Rx)接收端時序圖

關鍵技術

　　本設計采用二次復用的方法傳輸2路視頻信號、4路音頻信號。二次復用的思想類似于脈沖編碼調制。在發送端，多路模擬視頻/音頻信號經ADC轉換為多路數字視頻/音頻信號，為了減輕復接單元的壓力，首先將多路數字信號分別通過一個合路器進行一次復用，復用為1路或幾路較高速并行數字信號，然后再將其送到復接單元G—Link進行二次復接，得到高速串行數字信號；在接收端，高速串行信號首先經過分接單元進行一次解復用，得到較高速多路并行數字信號，然后分別經分路器進行二次解復接恢復為多路數字視頻/音頻信號，再通過DAC轉換為多路模擬信號。整個系統的同步主由一個32.768MHz的晶振提供。二次復/解復接由HDMP1032/1034串行/解串行芯片來完成，所以主要設計的是信號的一次復/解復接部分。由于4路音頻信號最后合為1路串行信號進入HDMP1032/1034芯片組，所以4路音頻復/解復接的時序是整個系統的關鍵。
