基于I2S的USB 聲卡系統設計

ainet.cn   2007年02月06日
引言

  近年來產品層出不窮,USB類在USB開發者論壇的努力下,成為一種標準的規范,USB也開始在市場上悄然出現。因為USB聲卡內置了DAC和有源功放,音頻以數字方式進入USB聲卡,完全杜絕了PC的內部干擾,所以,USB聲卡將有可能成為現有內置聲卡的替代品。本文介紹了一種基于ARM處理器的USB聲卡設計。

USB聲卡原理

  由USB聲卡數據流圖(見圖1)可以看出USB聲卡的工作原理。在主機端播放音樂時,應用軟件或驅動程序把各類音頻信號轉換為統一的格式,如PCM、MPEG等格式的數據流,通過主機的USB接口發送給USB聲卡。聲卡的USB接口接收到數據后,通過I2S接口把并行音頻數據轉為串行,再發送給音頻編解碼芯片進行D/A轉換,即可在音頻芯片連接的揚聲器中發音。錄音過程和播放過程正好相反。

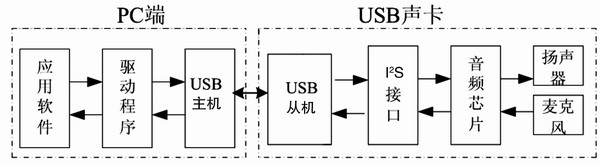

USB 聲卡數據流

  圖1  USB 聲卡數據流

硬件設計

  USB聲卡硬件主要包括MCU和音頻編解碼芯片。MCU采用三星公司的處理器S3C2410,S3C2410內置I2S總線器和USB Slaver控制器。S3C2410的I2S控制器實現了一個外部8/16位立體聲音頻CODEC IC的接口,支持I2S總線數據格式和MSB-justified數據格式,并且支持DMA傳輸模式。

  音頻芯片采用UDA1341TS。UDA1341TS提供標準的I2S接口,可以直接和S3C2410的I2S引腳連接。另外,此芯片還提供標準的L3、麥克風和揚聲器接口。L3接口的引腳分別連到S3C2410的3個GPIO輸出引腳上,通過GPIO控制L3接口。UDA1341TS音頻芯片集成數字化音頻和混頻器功能。數字化音頻功能可以播放數字化聲音或錄制聲音,因為包括這個功能,所以常把此類芯片稱為CODEC設備。混頻器用來控制各種輸入/輸出的音量大小等,在本芯片中通過L3接口進行控制。

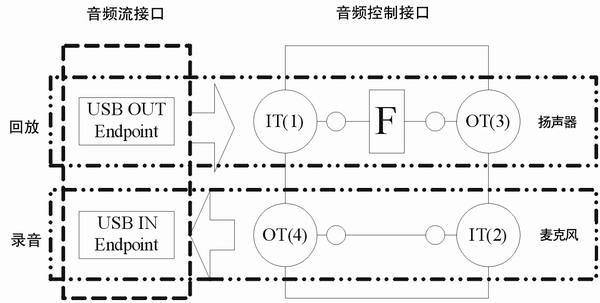

USB聲卡拓撲圖

  圖2 USB聲卡拓撲圖

軟件設計

  軟件設計包括兩部分:USB聲卡固件程序設計和主機端Windows驅動設計。因為USB音頻類設備是一種標準設備,在Windows 操作系統上有標準的USB音頻驅動,所以只需要開發者根據USB音頻類的協議開發固件程序。

  USB聲卡的固件程序主要包括兩部分,第一部分主要是USB通訊,第二部分實現I2S接口數據傳輸以及數據流的緩沖區控制等。

USB通訊

USB聲卡描述符

  為了有效地定義出USB聲卡的描述符,可先根據USB音頻類協議,并結合需要實現的USB聲卡功能,確定出USB聲卡的拓撲圖(見圖2),然后再根據拓撲圖和USB音頻類描述符的協議,寫出USB聲卡的描述符。

  USB聲卡的描述符包括5部分,分別為設備描述符、配置描述符、接口描述符、端點描述符和字符串描述符。接口描述符是其中的難點。USB聲卡的接口描述符包括兩部分:音頻控制(AudioControl)接口描述符和音頻數據流(AudioStreaming)接口描述符。

  1. USB音頻控制接口描述符。根據USB聲卡的拓撲圖所示,當聲卡用于回放功能時,其聲卡功能的控制流程,通過IT1(Input Teminal),OT3(Out Teminal)和Feature單元表示,IT1表示的是PC向USB聲卡發送的音頻數據流,OT3表示的是發向DAC的數據流,在IT1和OT3之間的Feature單元用于調節音量和音效功能等。當聲卡執行錄音功能時,USB的功能拓撲通過IT2,OT4表示,IT2表示A/D采樣的音頻數據流,OT4表示的是通過USB接口發向PC的數據流。USB音頻控制接口的數據傳輸一般使用默認端點0。

  在USB聲卡的拓撲圖中,F(xiàn)表示的是USB音頻類的Feature單元,F(xiàn)eature單元的主要作用是控制音量、靜音、低音等。如果在描述符中聲明了Feature單元,在Windows操作系統下,控制面板中的聲音和音頻設備的一些功能才能使用。那么在Windows中進行調節音量等控制時,就會觸發固件程序?qū)DA1341TS芯片L3接口的控制。

  2. USB音頻數據流接口描述符。因為USB 音頻有回放和錄音兩種功能,所以需要兩個同步數據流接口,兩個接口使用雙向端點1進行數據傳輸。

  通過USB聲卡的拓撲圖,可以分析出音頻接口的流程和功能,從而得出USB聲卡的描述符。

(轉載《》電子技術CHINA網)
