 絕緣電阻——500VDC 100MW Min
絕緣強度——1500VAC 1Minute
環境溫度—— -20℃ ～ +50℃
絕緣等級——B級
技術數據
|
技術參數 |
單位 |
伺服電機型號 |
|
110MB060D-2CE6E |
110MB075D-2CE6E |
|
貨物編碼 |
|
031101 |
031103 |
|
額定輸出功率 |
W |
600 |
750 |
|
額定轉矩 |
N.m |
4.0 |
5.0 |
|
瞬間最大轉矩 |
N.m |
12 |
12 |
|
額定轉速 |
rpm |
1500 |
|
最高轉速 |
rpm |
2000 |
|
電機轉子慣量 |
2 |
6.5 |
8.2 |
|
轉矩系數 |
N.m/A |
1.42 |
1.43 |
|
額定相電流 |
A |
2.6 |
3.2 |
|
瞬間最大相電流 |
A |
7.8 |
9.6 |
|
電樞繞阻相電阻 |
Ω |
1.21 |
2.08 |
|
電樞繞阻相電感 |
mH |
14.28 |
9.58 |
|
機械時間常數 |
ms |
1.69 |
1.74 |
|
電氣時間常數 |
ms |
11.8 |
4.64 |
|
重量 |
kg |
5.0 |
5.7 |
|
編碼器 |
P/R |
2500 |
|
負載慣量 |
|
負載慣量≤電機轉子慣量×10（倍） |
|
適配驅動器 |
|
GS0075A |

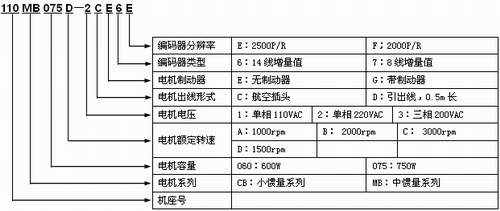

型號說明

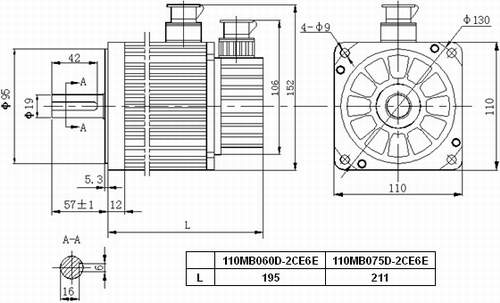

外形尺寸 單位:mm
接線說明
|
電機編碼器引線說明 |
對應航空插頭引腳編號 |
|
電源＋5V輸出 |
2 |
|
電源0V GND |
3 |
|
編碼器U＋相信號輸入 |
13 |
|
編碼器U－相信號輸入 |
10 |
|
編碼器V＋相信號輸入 |
15 |
|
編碼器V－相信號輸入 |
12 |
|
編碼器W＋相信號輸入 |
14 |
|
編碼器W－相信號輸入 |
11 |
|
編碼器Z＋相信號輸入 |
6 |
|
編碼器Z－相信號輸入 |
9 |
|
編碼器A＋相信號輸入 |
5 |
|
編碼器A－相信號輸入 |
8 |
|
編碼器B＋相信號輸入 |
4 |
|
編碼器B－相信號輸入 |
7 |
|
屏蔽線 |
1 | |
|
電機引線說明 |
對應航空插頭引腳編號 |
|
U |
2 |
|
V |
3 |
|
W |
4 |
|
FG |
1 | |
伺服電機安裝注意事項：
1．在安裝/拆卸耦合部件到電機軸端時，不要用力敲打軸端，防止電機軸另一端的編碼器被敲壞。
2．竭力使軸端對齊到最佳狀態，防止振動和軸承損壞。 |
