關鍵詞：CS1000系統　水泥添加劑

　　上海麥斯特建工高科技建筑化工有限公司主要生產水泥添加劑。在我國同行業中，率先采用了先進的DCS系統加遠程I/O控制，由意大利SIMEL公司負責設計和編程調試。從幾年來的運行情況看，設備和工藝控制較穩定，產品質量優良。

　　一 概述

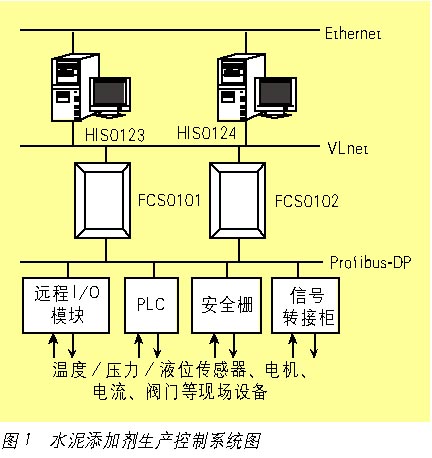

　　該公司共有兩個車間：BNS和ADM。前者主要是化學反應，輸入輸出點較多，控制系統較復雜，采用橫河CENTUM CS1000控制系統；后者主要是幾種原料之間的配比，輸入輸出點比較少，沒有復雜的控制回路，采用OMRON的PLC控制，并通過Profibus連接到DCS系統。另外，在比較分散的電氣控制和三廢、罐區等地方設置了遠程I/O控制箱，也都通過Profibus總線連接到DCS系統。如圖1。

　　二　系統配置

　　每套DCS系統一般都包括人機接口、帶I/O部件的控制器和通信網絡3大部分。

　　1. 操作站 HIS

　　CS1000的配置中最多能接8臺操作站。我公司只接了2臺，采用普通PC機配置。其中，HIS0124為操作員站，具有操作監控功能。通過它，操作工可清楚了解現場每個控制點、控制驅動的

　　2. 控制站FCS

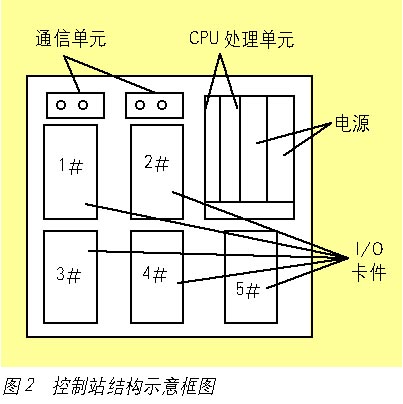

　　CS1000的配置中最多能接16套控制站。根據生產需要，我公司只配了兩套。因?yàn)镕CS0101上的控制點大多來自BNS車間，該車間為連續生產，并且如果系統在聚合反應中出現問題的話，聚合物會固化在反應釜中，所以采用冗余控制單元(PFCD-S)，即雙CPU、雙電源、雙通信單元的自身冗余結構，以提高系統的穩定性能。而FCS0102則采用標準控制站，型號為PFCS-E。橫河CS1000每套控制站最多只能帶5塊I/O卡件箱，每塊卡件箱所能安裝的I/O卡件數量視卡件型號而定?？刂普窘Y(jié)構如圖2。

　　根據需要，I/O卡件主要配備了如表所列的幾種類型。

　　ACP71是一種特別有用的卡件，它通過總線接口，用一根雙絞電纜可連接100多個遠程I/O點(現場、MCC、PLC)。所以，近年來遠程I/O在化工行業發展比較迅速。它有許多優點：

　　(1)大大減少了連接電纜、橋架等，降低安裝成本。

　　(2)帶電源模塊，為眾多的現場設備供電。在每個遠程I/O控制箱內都裝有OMRON的24V電源模塊，給變送器、顯示儀、電機控制回路等集中供電。

　　(3)中間接線端子少，維護方便。中間接線只有遠程I/O控制箱，查詢故障更方便快捷。

　　(4)適合在防爆區域工作，可以"熱插拔"。

　　3. 通信網絡

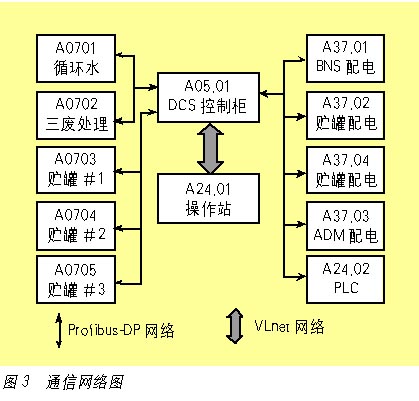

　　我公司CS1000采用了Windows NT系統，所有控制站、操作站均通過阻抗為50Ω的同軸細纜連接在VLnet上。而PLC、遠程I/O和DCS控制站之間則采用了Profibus-DP總線通信方式，主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息，以完成控制信號及數據的高速傳遞和交換。如圖3。

　　三　系統組態

　　CENTUM系統提供簡單的組態工具，通過工程師站HIS0123，可完成組態工作。它主要有以下步驟：

　　(1)軟件安裝。包括Windows操作系統、CS1000系統和網卡軟件的安裝。

　　(2)根據設計的硬件組態。主要包括在CS1000 SYSTEM VIEW內建立一個項目(PROJECT)，再創建需要的控制站和操作站，建立相應輸入輸出卡。

　　(3)創建圖表。主要是創建流程圖、趨勢圖和打印報表等。

　　(4)建立功能塊。根據工藝需要?jiǎng)?chuàng)建相應的控制模塊。

　　當在工程師站上完成組態后，只要保存下裝即可實現控制方案的實施。如果組態有錯誤，在下裝過程中CS1000系統會自動指出錯誤的地方及原因，給組態工作帶來很多方便。CS1000系統組態數據庫保存在MYPJT(My Project)文件夾中，為了防止數據丟失，可在其他分區(如E盤)上備份該文件夾，需要時只要釋放該文件夾即可。

　　為保證系統的安全性，我們對NT系統進行了屏蔽，即把Windows桌面、開始菜單等隱藏，防止操作工進入系統更改。橫河公司除在操作系統中設置了"CENTUM"和"Administrator"兩個不同級別，在CS1000系統中又設置了三級權限用戶：

　　(1)"OFFUSER"，只能監控畫面，開機后不需要密碼即能進入。

　　(2)"ONUSER"，一般的操作和監控，需要設置用戶名和相應的密碼才能進入。

　　(3)"ENGUSER"，可用于維修，需要設置用戶名和相應的密碼才能進入。

　　四　操作監控界面介紹

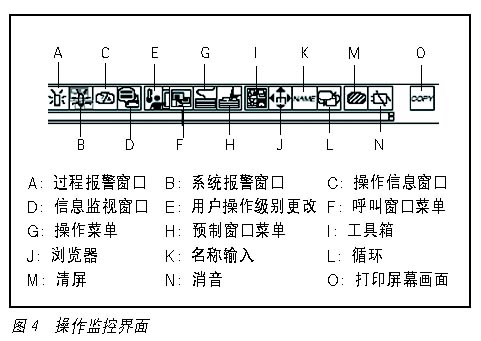

　　當CS1000啟動后，系統信息窗口就出現在操作畫面上端。通過點擊圖4各按鈕，就可操作和監控所有畫面。

　　五　結束語

　　自系統試車運行到現在已有4年，該CS1000系統運行比較正常，DCS系統控制器和I/O部件卡件都沒有出現任何故障。但是操作站的硬盤、顯示屏、鼠標和鍵盤，還是比較容易損壞。去年該公司的工程師站在重啟時出現藍屏，經檢查是由于硬盤的C盤有扇區損壞，導致CS1000系統無法啟動。后來換了一個新硬盤，而且原來的E盤也有備分，所以生產沒有受影響。顯示屏也是一個易損件，一般使用周期在5年左右。所以在DCS運行過程中，更新操作站的情況比較多。另外，由于使用的是NT系統，兼容性比較差。如想更換光電鼠標，結果驅動裝進去也沒法移動；另外，它也不支持USB接口，如果想取出大容量的歷史趨勢或電腦數據，只有與電腦聯網發送，很不方便。好在橫河

（轉載）
