所有控制工作都由下位機完成，上位機只負責提供人機交互界面，進行指令接收和發送、自動化進程控制、數據顯示存儲、參數設定、報表打印和數據處理等。在系統運行過程中，上位機一直和下位機實時通信，從而保證界面上顯示的數據和實際數據相一致；操作人員在上位機上發出的操作命令和設定的參數也都可以實時的送到下位機上執行。由于配備觸摸作為冗余操作設備，生產線可隨時脫離計算機監控系統轉換到觸摸屏操作模式，而不影響生產，便于設備維護，增進了系統的可靠性。

　　3系統工藝流程的設計的控制過程實現
　　依據磁控濺射鍍膜生產線的工藝要求，鍍膜生產控制可設計成四個分時動作過程。
　　第一個過程是真空獲得，為保證鍍膜的質量，系統要求必須具備一定的基礎真空；
　　第二個過程是離子轟擊，為了提高膜層的附著力，采用高能離子轟擊清洗工件表面，以去除表面雜物及臟物；
　　第三個過程是磁控濺射鍍膜，從陰極發身出來的電子，在磁場和電場中受到洛侖茲力的作用，沿著磁場的方向作擺線動力前進，沉積到工件表面開成薄膜；
　　第四個過程是系統開關機，這是鍍膜前后對整個設備的處理操作。

　　3．1真空獲得過程的自動化控制設計
　　磁控鍍膜生產線真空系統采用滑閥真空泵一羅茨真空泵一高真空油擴散泵機組來獲取低真空和高真空，采用微機型數顯真空計來檢測真空度，該過程的自動化控制包括：①機械泵、擴散泵、真空計、水泵的啟停控制；②各真空計的高、低真空值輸出控制；③各真空閥門、翻板閥的開閉控制。
　　整套設備采用循環水處理冷卻，所以系統在沒有接收到水壓指示前不能開啟真空機組。翻板閥用來實現大氣與低真空室以及低真空室與高真空室之間的隔離；真空閥門用來控制真空抽氣通路的通斷。系統通過控制氣動裝置來實現對閥門的打開與關閉。

　　3．2離子轟擊過程的自動化控制設計
　　對于某些機型（如亞克力鍍膜生產線），為了提高薄膜的附著力，本系統采用了高能離子轟擊作為鍍前處理工藝。在轟擊清洗過程中，控制指標是氬氣質量流量、轟擊電壓、轟擊電流、轟擊時間和傳動速度等；為了滿足鍍膜工藝的要求，可以選擇工件緩慢地通過轟擊室，一邊行進一邊轟擊；也可以選擇工件停留在轟擊室，轟擊一段時間后再進入緩沖室，這就實現了對工件的高能離子清洗。

　　3．3鍍膜過程的自動化控制系統設計
　　為了滿足鍍膜工藝的要求，鍍膜過程中需要控制氬氣質量流量、反應氣體質量流量、各靶濺射電壓、濺射電流和鍍膜傳動速度等指標。當工件行進至磁控靶前，靶電流由維持狀態自動轉至工作狀態，對工件進行鍍膜，直至工件離開該靶后，回復至維持狀態，最大限度地節省靶材。
為有效地保護磁控靶及靶電源，系統設計了水壓、真空度控制和過流、過熱故障報警功能，以及靶電源電壓、電流的緩升降功能。

　　3．4系統開關機的自動化控制設計
　　自動開機，是從擴散泵預熱開始，真空抽氣系統自動工作直至鍍膜室真空度達到后，磁控靶自動啟動，這一段過程的所有操作均由設備自動完成。
　　自動關機，是生產線鍍膜工作完成后，自動關閉磁控靶，并逐步關閉真空抽氣系統，這一段過程的所有操作均由設備自動完成。

　　4 算法控制
　　4．1反饋算法
　　在系統應用過程中，磁控電源的設定值與顯示值總存在一定的誤差，為使二者達到統一，我們應用軟件設計了一套反饋算法，用于電源數據設定與顯示上，效果非常理想。

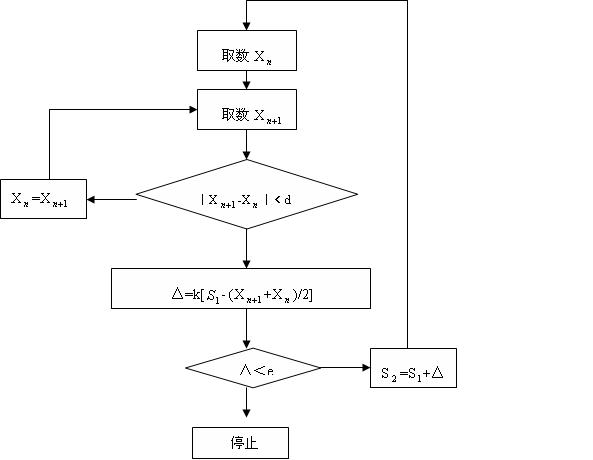

設當前電源顯示數據（采集數據）為X n，經過時間T后，顯示數據為X n+1,電源初始設定值為S1，修正設定值為S2，具體計算流程如圖2所示。

點擊看原圖

流程圖中的d、k、e、為選取的常數。︳X n+1-X n ︳△ =k〔S1-（X n+1+X n）/2〕為所求的反饋量。

　　4．2量程轉換算法
　　整套監控系統量程轉換分為兩個部分，三個階段。
　　第一部分：數據顯示器：
　　1） 電源量程轉換成0～10V輸出
　　2） 0～10V輸出轉換成0～2000整型輸入到計算機
　　3） 0～2000整型再轉換成電源量程進行顯示
　　第二部分：數據設定
　　1） 電源量程轉換成0～500整型輸出計算機
　　2） 0～500整型轉換成0～10V輸入電源
　　3） 0～10V輸入轉換成電源量程式進行設定
　　每一階段的轉換都是一個線性模擬過程，只需要計算轉換斜率即可求出相應的轉換值，例如0～10V輸出轉換成0～2000整型，它的轉換斜率K=2000/10=200，則對于任意輸入X，其轉換值Y=KX=200X

　　5 結束語
　　本文介紹的磁控濺射鍍膜生產線計算機監控系統經過運行使用，工作平穩、性能可靠，畫面逼真富于表現力，具有較好的監控效果，提升了用戶系統形象。作為一套成功的鍍膜生產線計算機監控系統，我們計劃作出相應改用到多種鍍膜設備上，因此具有極大的推廣價值和應用前景，從而促進我國真空鍍膜設備計算機監控技術的發展。

　　參考文獻
⑴ 易控（INSPEC）通用組態式監控系統用戶手冊。北京九思易自動化軟件有限公司 2006
⑵FX2A系列微型可編程序控制器使用手冊。日本三菱公司。2001
⑶李云奇，真空鍍膜技術與設備（M），沈陽：東北工學院出版社，1992。
⑷達道安，真空設計手冊（K） 北京：國防工業出版社。1991
⑸李罡，丁莉Visual basic 6.0中文版編程實例詳解（M）北京：電子工業出版社。2000
⑹葉龍福，嚴峻，朱承軍，儲亞軍，發射機房自動化控制系統（J）.電視技術.1995（5）
