可編程壓力開關／變送器
用戶選擇開關點和功能

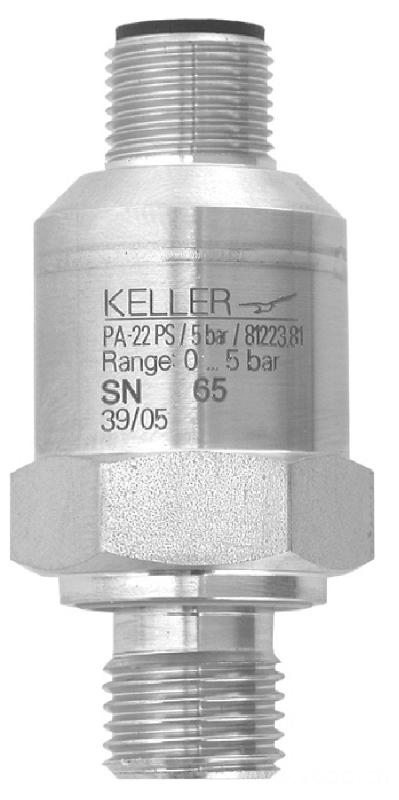

PA-22 PS是一個小型可編程壓力開關; 它也有模擬變送器輸出信號 (0.5…4.5 V)。它通過模擬信號可以連續監視一個進程。在預設的壓力級別上開關功能可以用于啟動報警或控制延遲。
有兩個獨立開關來實現高低控制功能。它們很堅固所以不會遭受磨損。輸出選擇PNP或NPN (出廠設置; 指定順序)。可選擇的dV-22 PP編程器 (外部供電) 允許用戶通過2個按鈕和菜單系統修改設置?；蛘?，可編程單元連接到筆記本/PC機，并可使用KELLER“Pressure Switch Console”軟件。
下列特性可以對每個開關輸出進行編程，無論是訂購時還是用戶自己都可以通過dV-22 PP進行編程。
* 開關閥值
* 遲滯/窗口功能
*  一般打開/一般關閉
*  開關延遲
在計算機上還可以監視和記錄壓力序列，用dV-22 PP編程單元和KELLER Read30軟件達到應用診斷的目的。
PA-22 PS壓力開關已經開發并應用在自動化和設計領域。
連接分配 M12: 1: +VCC (8…40 VDC)
2: 開關輸出2
3: GND
4: 開關輸出1
5: 模擬輸出

                  技術條件
絕對壓力范圍 0…4 bar到0…400 bar
過壓 1.5×壓力范圍
誤差帶 (0…80)* 2%FS
工作溫度 -40…125
測量間隔 * 1 ms
開關延遲 0…5 s (20 ms)
供電 8…40 VDC
模擬輸出 0.5…4.5 V，負載電阻 > 30 k*
開關輸出 2 X PNP/NPN可選的，最大負載: 0.5 A
開關點最小分辨率 1/820FS（0.12%FS）
壓力連接 HEX22的G 1/4''
電氣連接 M12，5腳
防護 IP 67
寬度×高度 26×53 mm
重量 * 60 g
可選擇附件 編程器dV-22 PP可對壓力開關編程。編程器通過轉換電纜 K-107或K-104B連接到計算機。
*包括線性、重復性、遲滯、溫度誤差和顯示分辨率。不包括零點穩定性。
