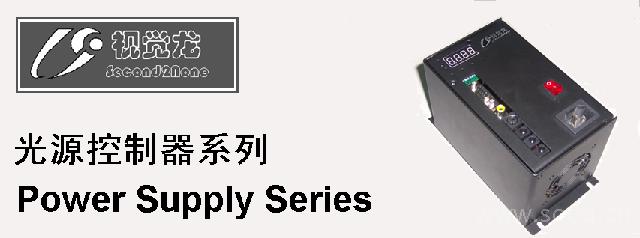

視覺龍?數字式帶頻閃的LED亮度控制器（電壓型）
Digital DC/Strobe Intensity Controller for LED Illumination（Voltage Regulation）
|
功能特性 | |
|
輸入 |
220AV或110AV |
|
輸出 |
（1）一路相機電源DC12V，1A輸出；（2）三路（RGB）DC18～24V（對電壓型I控制器）或DC9V～12V（對于電壓型II控制器）光源電源輸出，每路100級可調，最大總功率60W |
|
工作模式 |
（1）常亮模式；（2）頻閃模式：外部邊沿觸發信號啟動光源，持續亮的時間可調；（3）RS-232控制模式：又可以分為常亮模式和頻閃模式 |
|
亮度等級 |
100級可調節 |
|
頻閃時間 |
10us～99.99ms（對應面板顯示0001～9999）可調 |
|
外部觸發 |
三路（RGB）外部觸發信號（上升沿有效）啟動光源，持續亮的時間可調 |
|
RS-232接口控制 |
可通過RS-232接口實現按鍵設置的所有功能，另外可通過接口給出頻閃的觸發信號（而不是外部觸發信號）。為用戶提供控制協議及PC機控制演示程序 |
|
外形尺寸 |
|
|
其它功能 |
有延時開啟/關閉、開機自檢、觸發控制開/關、帶看門狗等 |
用戶界面：
4個薄膜按鍵輸入，4數碼管顯示，定義見下圖：
|
F（功能號） |
功能 |
參數 |
|
1 |
選擇工作模式 |
選擇工作模式：0002為常亮模式；0003為頻閃模式；0004為串口模式。默認0002。 |
|
2 |
常亮模式亮度調節 |
亮度從0001～0100級可調。默認0050。 |
|
3 |
頻閃模式時間調節 |
參數范圍從0001～9999，即10us～99.99ms，其亮度調節在F=2下設置。默認0001。 |
|
4 |
串口控制工作模式 |
顯示對應常亮模式或頻閃模式中的參數，按鍵▲及按鍵▼均不可用，由串口設置參數。 |
