檢測項目：

●  SMT引腳或耳扣（hold down）等共面度

●  接觸端（contact）伸出高度

●  正位度及漏腳

技術參數：

● 半自動人工上下料，自動送料

● 檢測精度<0.01mm

● 重復性指標 GRnR<10%

檢測說明：

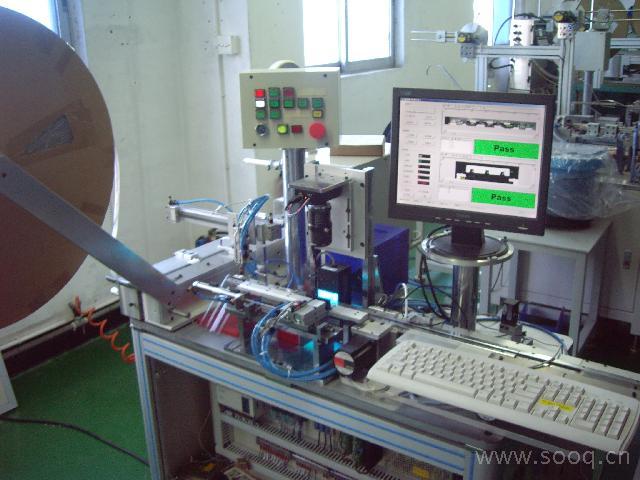

    連接器俗稱端子，用于手機、電腦、便攜設備等中的連接器，由于裝配過程十分精密，因此設備制造商對連接器的尺寸要求相當高，為了增加產品的質量和市場競爭力，目前大部分連接器要求采用全檢的方式，因此采用視覺設備對提高產品質量穩定性、減少人力成本有著很大的優勢。由深圳視覺龍科技有限公司開發設計的本設備采用了百萬像素相機和遠心測量鏡頭以及針對不同產品采用的組合LED照明方式，軟件核心采用高性能的HexSight視覺軟件。采用半自動人工上下料，自動送料和剔除不合格品，并對產品進行過程統計。設備外形結構如下所示：
