| HPS2DB型智能經濟型軟起動器在秉承和平電氣其他型號軟起動器優良的起動、停止特性的基礎上，采用雙MCU形式，主芯片采用新型微處理完成通訊、故障處理、信號采集、參數給定等功能；而從芯片完成可控硅的觸發控制，預置出廠參數，適合于大多數負載需要，可通過鍵盤輕松將當前參數恢復到出廠值。內置非易用失性存儲器，確保參數不會丟失。全面的保護功能。支持通訊功能-可通過現場總線與軟起動器通訊，可以支持Modbus，Profibus,DeviceNet等通訊協議。可選帶模擬輸出功能，可在線升級軟起動器控制程序 |
| |
| |

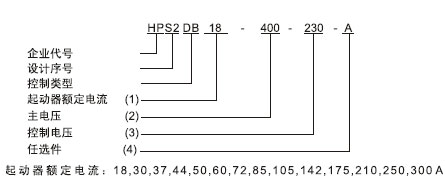

 (1)起動器額定流 18,30,37,44,50,60,72,85,105,142,175,210,250,300 370,470A (2)主電壓 50/60Hz
等級
230VAC
400VAC
500VAC
690VAC 適用范圍
220~240VAC
380~420VAC
480~520VAC
660~690VAC
(3)控制電壓
50/60Hz 等級
115VAC
230VAC 適用范圍
110~120VAC
220~240VAC
(4)任選件
代號
A
B
C
D
E
說明
Modbus
Profibus
DeviceNet
RS232C選件
模擬輸出選件
注：
若HPS2DBXXX后面三項均未填，則默認為：主電壓400VAC，控制電壓230VAC，無選件。
| | |
電機功率的最大額定值(KW) 電機額定電流Ie 軟起動器規格型號 重量
230V 400V 500V 690V A 主電壓 控制電壓 類型 Kg
4 7.5 11 15 18 HPS2DB 18 - x - x - x 4.5
7.5 15 18.5 25 30 HPS2DB 30 - x - x - x 4.5
9 18.5 22 30 37 HPS2DB 37 - x - x - x 4.5
11 22 25 37 44 HPS2DB 44 - x - x - x 4.5
12.5 25 30 45 50 HPS2DB 50 - x - x - x 4.5
15 30 37 55 60 HPS2DB 60 - x - x - x 4.5
18.5 37 45 59 72 HPS2DB 72 - x - x - x 4.5
22 45 55 75 85 HPS2DB 85 - x - x - x 5.5
30 55 75 90 105 HPS2DB 105 - x - x - x 5.5
37 75 90 132 142 HPS2DB 142 - x - x - x 5.5
45 90 110 160 175 HPS2DB 175 - x - x - x 22.7
55 110 132 200 210 HPS2DB 210 - x - x - x 22.7
75 132 160 220 250 HPS2DB 250 - x - x - x 22.7
90 160 200 257 300 HPS2DB 300 - x - x - x 22.7
110 200 250 355 370 HPS2DB 370 - x - x - x 24.8
132 250 315 450 470 HPS2DB 470 - x - x - x 24.8
主電壓范圍 230V~690VAC 50/60Hz
主電流范圍 18~470A
控制電源 110V~127VAC 50/60HZ或 220~240VAC 50/60HZ
起動時間 0~30s
停止時間 1~30s
初始電壓 30~50%Ue
限流倍數 1.5~4Ie
起動頻繁 在最大起動電流時4次/小時
保護功能 缺相、過壓、欠壓、過流、欠流、過溫
模擬輸出 1~5V DC或4~20mA DC
通訊功能 1~5V DC或4~20mA DC
模擬輸出： Modbus、Profibus、DeviceNet等
顯示語種 中、英文可選可擴展其他語言 |
|
| |
|
型號 |
HPS2D |
HPS2DH |
額定電流 |
|
說明 |
內接 |
尺寸 |
外接 |
尺寸 |
Ue=380V
Ie |
|
電
機
功
率
|
|
15kw |
外形尺寸
360×280×218
安裝尺寸
260×265 |
30A |
|
22kw |
45A |
|
30kw |
60A |
|
37kw |
360×280×218
260×265 |
37kw |
外形尺寸
400×280×218
安裝尺寸
260×265 |
75A |
|
45kw |
45kw |
90A |
|
55kw |
400×280×21
260×265 |
55kw |
110A |
|
75kw |
75kw |
444×382×310
380×300 |
145A |
|
90kw |
444×382×310
380×300 |
90kw |
175A |
|
110kw |
110kw |
210A |
|
132kw |
132kw |
250A |
|
160kw |
外形尺寸
600×540×310
安裝尺寸
572(210+210) |
160kw |
外形尺寸
600×540×310
安裝尺寸
572(210+210) |
300A |
|
200kw |
200kw |
370A |
|
250kw |
250kw |
470A |
|
315kw |
315kw |
570A |
|
400kw |
400kw |
720A |
|
450kw |
|
840A | | | | |
