特點：　
0-5V輸入，100-250-500Ω電阻串聯輸出　　
輸出4-20mA供電范圍（12—32V）　　　　　　　　　　　　　　　　　 　
4-20mA量程內高精度（0.1級、0.2級、0.5級）　
全量程內高線性度（非線性度 < 0.2%）
低成本、小體積、標準DIP 24Pin 阻燃封裝　　　　　　　　　　　　　　　　　　
信號輸入/輸出/輔助電源 3000VDC　三隔離　
可向用戶提供5V/3.5mA的隔離電源，信號輸入端可提供2.5V基準電壓源　　　　　　　　　　　　　
工業級寬溫度（-45—+85 ℃）工作范圍

　應用：
PLC、DCS、PC機等現場模擬信號隔離、分配及配電
工業現場溫度、壓力、位移等傳感器兩線制4-20mA信號隔離、變送及配電
模擬信號地線環流隔離及干擾抑制
模擬信號信號遠程無失真?zhèn)鬏?BR>儀器儀表與傳感器之間信號收發、隔離控制　
電力監控、醫療設備中信號高隔離安全柵　

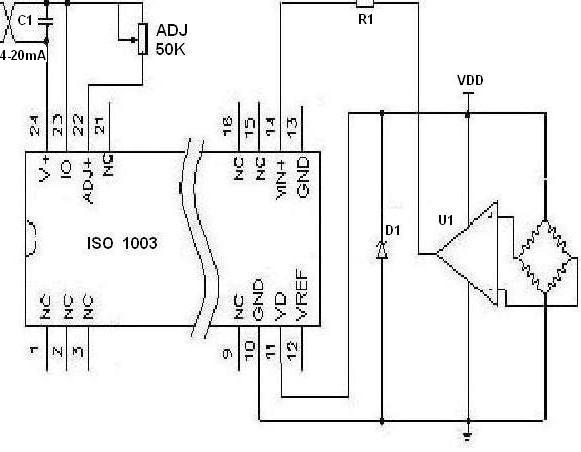

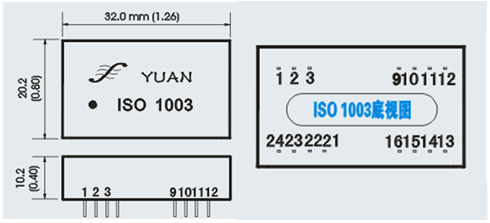

產品說明：兩線制4-20mA信號隔離變送器（ISO 1003）是單片兩線制隔離接口芯片，該芯片內部包含有一個電流信號調制電路，光電耦合隔離變換電路及解調電路。 該芯片有4-20mA的供電電壓范圍寬（16.5V-36V），輸入等效電阻小，線性度高等特點。該芯片可提供5V/3.5mA的隔離電壓輸出、2.5V基準電源。輸入信號的電壓為0-0.8V，相對應輸入側信號路中電流的變化。輸入及輸出側寬爬電距離及內部特殊絕緣的隔離措施使該芯片可達到3KVDC絕緣電壓。產品的安裝方式有PCB板上（DIP 24封裝）焊接和 DIN 35導軌式卡槽固定兩種，安裝尺寸圖請參考本網站中的《應用信息》欄目。
