一、功能和工藝要求
1．接受常見的平面矢量圖形文件，如PLT，DXF。
2．處理圖形加工的先后順序，及加工方向。
3．能簡單處理圖形，如選擇，旋轉，平移，鏡像，復制，排列等。
4．可手動調試設備，及檢測輸入輸出。
5．加工控制能調節速度，需要暫停，繼續，中斷等控制。
6．加工需要顯示時度，時間，位置等部分用戶信息
7．可設定加工工作原點，激光開關控制（此處不關心激光能量調節）
二、系統流程

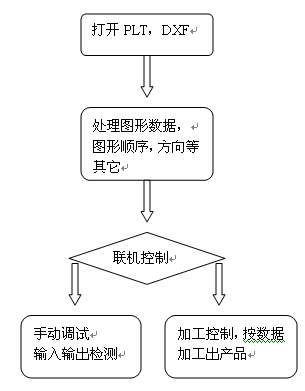

三、使用函數
手動調試需要完成的功能：輸入輸出測試，手動驅動脈沖，檢測運行狀態，停止動作，找機械原點：
對應的函數調為：
d1000_out_bit 數字輸出函數，可控制激光的開啟或關閉
d1000_get_in_bit 讀輸入口狀態
d1000_start_tr_move 手動發脈沖，可使用單軸點位運行
d1000_check_done 檢測運動狀態函數
d1000_decel_stop 停止脈沖輸出（減速停較好）
d1000_home_move 單軸找原點函數
d1000_home_move_all 多軸找原點函數
d1000_board_init 控制卡初始化
d1000_board_close 控制卡釋放
位置顯示及清除需要的函數：
d1000_get_abs_position 取得絕對位置
d1000_set_position 設定位置函數，當值為0時位置清除
加工控制需要的函數：
d1000_start_ta_line2 兩軸插補函數
d1000_set_vector_profile 設定矢量插補速度
d1000_change_speed 速度改變速度
四、核心部分的編程
在實際編程當中，有較多細節需要解決：
1．需要考慮響應加工暫停，繼續，中斷的操作，位置顯示等
2．暫停后XY位置需要記錄，有可能XY被手動移開
3．加工完整個圖形，需要回到一停止位置，以便取料
4．開激光關激光，需要考慮激光的反應時間
5．在實際應用當中，當激光未開啟時，為提高速度，可直接采用點位運動
6．需要需要速度的調節處理
注意：以下代碼只體現只實用的編程思想，不會能通過編譯器的編譯
const UINT NORUN =0x0000; //空閑，或中斷狀態
const UINT RUNNING =0x0001; //運行狀態標識
const UINT CONTINUE =0x0002; //繼續標識
const UINT PAUSE =0X0003 //暫停標識
UINT m_nWorkStatus = NORUN; //記錄加工狀態，初始化為NORUN
void OnButtonStart()
{//開始按鈕（可當暫停，繼續，開始用，在某些情況下，繼續與暫停隔開較好一些）
if( e() < 1 )
{
messageBox(“無加工數據或未生成加工路徑”,”提示”);
return;,
}
switch( m_nWorkStatus ){
case NORUN://若空閑，直接加工
m_nWorkStatus = RUNNING; //運行
RunData(); //調用加工核心函數
Break;
Case RUNNING://若在運行，則中斷
M_nWorkStatus = PAUSE;
StopMove( X,Y ); //停止XY驅動
Break;
Case PAUSE://若為暫停
M_nWorkStatus = CONTINUE;//繼續處理
Break;
}
}
void OnButtonStop()
{//中斷加工處理
m_nWorkStatus = NORUN;
StopMove(X,Y);
}
double fRunSpeed(10.0); //加工速度
void RunData()
{
//數據runData的定義為： CarrayrunData
//CDPoint的定義，可參見[編程技術]的資料
const int nSize = e();
//處理進度度
g(0, nSize);
CDPoint pntBreak; //暫停時記錄的斷點
BOOL bPause=false;
for( int I(0); I
{
::DoEvent(); //一個系統消息處理函數
switch( m_nWorkStatus ){
case PAUSE://若為暫停，只管循檢系統消息
continue;
case CONTINUE:
m_nWorkStatus = RUNNING;
case RUNNING:
{
if( IsMove(X,Y) ) break;//如果XY在運行，則繼續檢測系統消息
const CDPoint &pt = runData[I];
if( I == 0 || bPause )
{
bPause = false;
//快速到達第一點或斷點
I == 0?
fast_moveto( pt.x, pt.y )://達到第一點
fast_moveto( pntBreak.x, pntBreak.y);//達到斷點
while( IsMove(X,Y) ) :: DoEvent();//等待達到位置
if( m_nWorkStatus == RUNNING )
{
OpenLasert( Nio ); //開啟激光
Sleep( ti_open ); //開啟延時
}
continue;
}
Con_Line_move( pt.x, pt.y, fRunSpeed );
//此處用勻速，因?yàn)榧す馇懈钏俣炔豢?
while( IsMove(X,Y) ) ::DoEvent();
if( m_nWorkStatus == PAUSE )
{
CloseLasert( nIO );//關閉激光
Sleep( ti_close );//關閉延時
bPause = true;//有暫停
pntBreak.x = GetX(); pntBreak.y = GetY();//記錄斷點位置
}
else
if( m_nWorkStatus == RUNNING )
{//正常完成一個數據點
I ++;
ssage( PM_POS, I, 0 ); //更新進度條
}
}// end case running
}// end switch workstatus
}// end for i
CloseLasert( nIO );//關閉激光
Sleep( ti_close );//關閉延時
if( m_nWorkStatus != NORUN )
{//順序加工完
Fast_moveto (stopX,stopY);//達到停止位置
//其它計數處理
}
else{
//提示加工中斷
}
}
void OnVscrollSpeed( )
{//響應的速度事件調節
fRunSpeed += 1;
或者
fRunSpeed -=1;
d1000_change_speed( fRunSpeed );//速度值更改
}
注意：
::DoEvent 函數在[編程技術]中或《編程高手》書中可找到
OpenLasert和CloseLasert函數只完成一個d1000_out_bit操作
Fast_moveto 內含XY兩軸點位或插補驅動函數
Con_line_move 內含XY兩軸的插補驅動函數（一般為常速）
GetX() 和GetY()函數內含d1000_get_abs_position位置讀取函數
IsMove函數內含檢測XY兩軸運動狀態檢測函數
五、注意事項
1．本程序未考慮脈沖當量的關系，需要用戶自行處理，在此只提供一種編程思路
2．部分參數需要用戶通過設定，在此只為簡單介紹
3．使用的部分結構需要參考其它資料，或來電咨詢。
4．控制操作在實際應用當中，需要改變按鈕的文字顯示，用戶需要留意
5．完好的系統，需要限定速度和限定XY范圍
6．在某些激光切割系統中，激光的控制較為復雜，其編程思想基本一致
（轉載）
