拉閘錯峰，能源緊缺已到了制約企業的發展。隨著國家能源法的頒布實施，節能作為每個企業增效降耗、降低經營成本的重要手段，已普遍為投資者們認識和接受，既利國利民也有利于提高設備的自動化。
廣州市珠峰電氣有限公司位于廣州市石井街張村工業企業基地，是一家專業研發、生產低壓、全功率變頻器的民營高科技企業。產品廣泛應用于火力發電、冶金、采油采礦、化工、城市供水、塑膠、水泥、造紙、制藥等領域，可實現對各類低壓電動機驅動的風機、水泵、空氣壓縮機等負載的調速、節能、軟啟動和智能控制，綜合效益十分顯著。
廣州市珠峰電氣有限公司現有員工110人，擁有國內一流的專業研發和管理隊伍，其中研發、技術人員占30%，本科以上學歷占50%，公司十分重視人才的培育和制度建設，力求使自己成為一支目標精準、反應迅速、高效務實、溫馨和諧的團隊。
擁有自主知識產權的珠峰電氣ACI系列低壓變頻器已于2004年3月通過國家電力科學研究院、國家電控配電設備質量監督檢驗中心等權威部門的嚴格測試。在質量保證體系方面，通過了ISO9001-2000認證。廣州市珠峰電氣有限公司是變頻器國家標準的參與制定與支持單位之一。
珠峰電氣ACI變頻器已有良好的運行業績，在產品質量和服務方面深受用戶好評，并在諸多應用領域處國內領先地位。其中重慶福特集團生產汽車前、后蓋的海天3600T的注塑機三臺55KW（165KW）注塑機專用一體柜機；江西萍鄉鋼鐵集團第2煉鋼廠加熱爐引風機93kW變頻器國產低壓變頻器之一；廣東三水三虎水泥集團的工作3臺280KW低壓變頻器；恩平良西315KW低壓變頻器。打破了國外產品的壟斷。
采用DLT系列低壓變頻器，具有以下特點：
? 優良的調速性能，可完全滿足生產工藝要求；
? 良好的節能效果，可提高系統運行效率；
? 實現電機軟啟動，減小啟動沖擊，降低維護費用，延長設備使用壽命；
? 系統安全、可靠，確保負載連續運行；
? 控制方便、靈活，自動化水平高；
? 輸入諧波含量小，不對電網造成污染；
? 輸出諧波含量低，適合所有改造項目的異步電動機，無須降容使用。
為配合福建港興集團紙業有限公司的節能降耗工作，對以下設備作了技術分析，預計綜合節能效果達30%以上。（投資回收按25%計算）
二、工況
三、原理
采用變頻技術+PID控制系統代替原有的普通控制系統，同時保留貴廠現有的控制系統，使兩者之間互為切換。
針對水泵時：變頻運行時，由壓力傳感器AS將水壓的輸出壓力轉換成電信號，通過PID計算反饋給變頻節電器，采用節電器頻率調節，控制機器的轉速，使水壓的出口保持為一個恒定值，當生產所需用水量大時PID根據設定的壓力，加快電機的運行速度；當生產所需用水量低時，PID根據設定壓力降低電機轉速，使之供水系統始終處于恒壓狀態。
針對風機來說，當根據生產狀況對負荷進行調整時，就要同時調整風門的開度，使之負荷與負荷的變化相適應。但采用此方法，系統從電網所耗能量并沒有多少。電機軸輸出功率基本沒有改變，盡管對風門的調整達到了工況要求，只是能量的有效應用的比例減少了，而損耗增加了，即風門對風壓可以產生10-20%的風壓降，也即在此種情況下要多消耗10-20%的能量，但如使用“ACI”變頻節電器就可以完全避免以上的問題，風門全開狀態，無風壓損耗，并根據工控的要求自動調節電機之速度，使之負荷相適應，這樣時時節約了能源，大大了降低了電費。
根據電機風機風壓與流量運行的特性可知：（1）流量Q與電機轉速成正比（2）風壓與電機的轉速的平方成正比（3）電機所耗率與電機轉速的3次方成正比，按照這個比例關系，經舉例粗略計算可以發現，假定要求流量降低20%，如果采用變頻調速方法電機的轉速也應下降20%，此時電機所需功率下降到原來數值的51.2，與調節閥門的方法比較可節約電能48%左右，節能效果非常明顯。
四、變頻節電器改造方案：
根據投資少收益快的原則，我們選用“ACI”牌變頻節電器，該型變頻器具有良好的性能價格比及優異的性能。該機采用高性能矢量控制技術，改善了驅動控制性能，具有完備的功能，能滿足不同客戶的要求。改造后主控制電路可以利用原由的控制電路只加裝一個電位器，供操作者調節流量及壓力。并可參照變頻器上的數字顯示作精確的調節。
五、變頻節電器改造的經濟分析：
整套設備改造投資一覽表

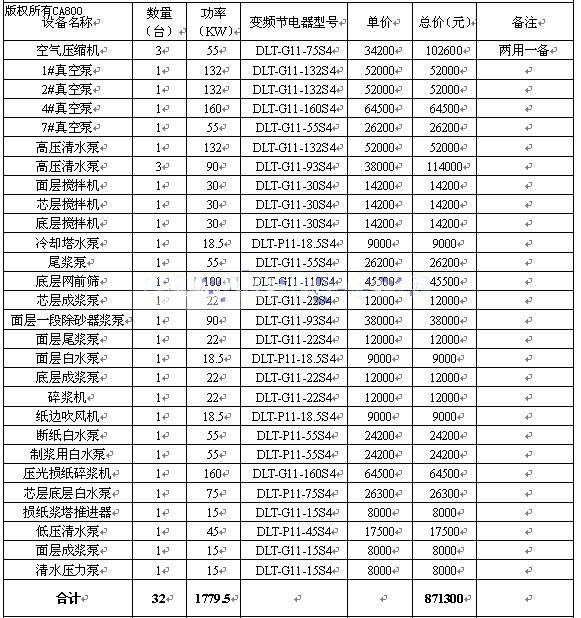

A造紙線上的節電設備

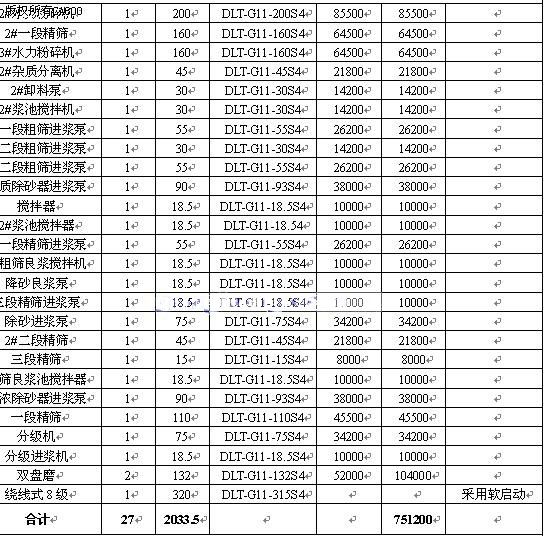

B紙漿上的節能設備

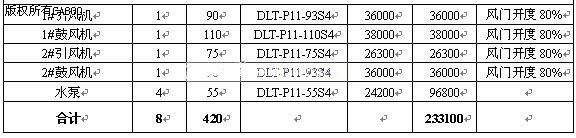

C鍋爐的節電設備
5.2）說明（需安裝調試另加8%計算）
1、 以上價格為變頻器的價格，不含安裝調試費。
2、 以上價格的低壓電器為名牌產品。
3、 備注A代表造紙線上的節電設備；B代表紙漿上的節能設備；C代表鍋爐的節電設備。
4、 可分批安裝，按要求做投資分析。
5.3）投資分析
A、其第一批設備運行情況為日均24小時，功率因數08，電費為0.6元/度，每月工作30天，其節電率取25%那么：
月節電費=電機功率×功率因數×24小時/日×30天/月×0.6元/度×25%
=
年節電費=月節電費×12個月
=
投資回收期=投資總額÷年節電費
=
由此可見，第一批投資在 個月內即可以通過節約電費收回投資。
B、第二批設備運行情況為日均工作24個小時，功率因數0.8，電費0.6元/度，每月30天，其節電率取25%那么：
月節電費=電機功率×功率因數×24小時/日×30天/月×0.6元/度×25%
=
年節電費=月節電費×12個月
=
投資回收期=投資總額÷年節電費
=
由此可見，第二批投資在 個月內即可以通過節約電費收回投資。
C、第三批設備運行情況為日均24小時，功率因數08，電費為0.6元/度，每月工作30天，其節電率取25%那么：
月節電費=電機功率×功率因數×24小時/日×30天/月×0.6元/度×25%
=
年節電費=月節電費×12個月
=
投資回收期=投資總額÷年節電費
=
由此可見，第三批投資在 個月內即可以通過節約電費收回投資。
六、改造優點：
1、節約電費，降低生產成本。
2、便于操作，降低工人的勞動強度。
3、由于實現了數量化操作，大大提高了調節精度，對提高產品質量大有好處。
4、ACI變頻節電器具有完備的電機保護功能，可以防止過流、過壓、短路、缺相等故障可能給電機帶來的損害，可以大大延長電機風機的使用壽命。
5、ACI變頻器具有軟啟動功能，使電流對電機和電網的沖擊降到最低水平，可以有效延緩各種電器設備的老化速度。
