文 / Bert Lindenberg

由Feige Filling公司研發設計的RobotFiller灌裝設備在首次進入市場之后即憑借其靈活的灌裝可能性而受到了廣泛歡迎，例如其在發酵酶灌裝中的應用。

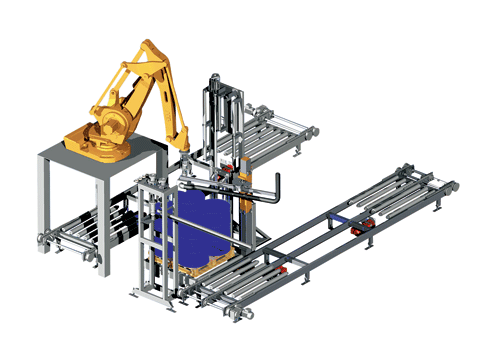

工業機器人位于被灌裝容器上方配備了稱重系統的座臺上

使用靈活、功能強大的“RobotFiller”灌裝設備由Feige公司研發設計生產。該設備是一種依靠重力原理進行灌裝的設備，為用戶提供了許許多多新的應用可能性。發酵酶200L鋼桶和塑料桶灌裝以及600～1000L等不同IBC散裝物料集裝桶灌裝即屬此例。

由于發酵酶是一種高濃度、高接觸過敏性能的液體產品，因此在灌裝這種產品時必須絕對避免設備操作者與發酵酶接觸。在發酵酶生產車間的灌裝室里有兩臺RobotFiller灌裝設備，并通過隔離門將灌裝室與車間隔離開，防止空氣的流通。灌裝室內的空氣由通風系統進行監控，及時進行交換。

整套灌裝設備還包括空桶存儲裝置，在這一裝置中，符合國際散裝物料容器規格尺寸的IBC桶和普通桶狀容器的托板都可以保存其中。整個存儲裝置可以容納224個IBC散裝物料集裝桶或者448個200L大桶，疊放高度為2層或者4層，可由鏈?zhǔn)轿镔Y傳送帶進行存、取。起重升降的最大高度為4.6m，存取工位處共有4條鏈?zhǔn)絺魉途€。

為了盡可能地保證升降機與傳送帶之間工作同步，在動力驅動系統中采用了變頻器。整個存儲庫的容積可以保證17小時不受空桶供應商的影響正常工作，保證生產連續進行。從而可以避免因空桶運輸異常和不準時而影響生產。

在倉庫叉車自動完成空桶堆放之后，由整理叉車逐一整理放好。整理好的空桶疊放為三層托板，隨時準備進入灌裝設備進行灌裝。多余的托板重新由傳送系統調整使用，開始新一輪的空桶排放。

利用圖像識別系統進行控制

灌裝車間現有的場地允許配置兩臺采用托板輸送技術的RobotFiller灌裝設備。工業機器人位于被灌裝容器上方配備了稱重系統的座臺上。在機器人的手臂上安裝了一個攝像機，攝像機的圖像識別系統控制著RobotFiller灌裝生產線的工作。

塑料桶和IBC散裝物料容器的桶蓋孔按照每20個一組，被攝像識別系統準確地識別出來、確定好它們的位置，并按照坐標數據傳送給RobotFiller灌裝設備的控制系統。然后，RobotFiller灌裝設備就可以自動旋開容器蓋，進行準確定量的灌裝。原桶原蓋的再次旋緊和鉛封也將在容器輸出灌裝室前全部完成。最后的封簽由震動式分送裝置逐一輸出，利用擺動沖擊鉚接工具進行鉚接。操作者的任務是：每天向震動式分送裝置中裝填一次封簽即可。

RobotFiller灌裝設備帶有快換機構，可以自動、快速完成灌裝頭的換型。在更換灌裝產品品種時，操作者也不必進入灌裝室。同樣，也可以考慮多產品定量灌裝，也就是在一個容器中先后灌裝幾種不同的產品。在容器準確完成灌裝任務后，灌裝容器經向外輸出產品的隔離門被運送到灌裝室外。在灌裝室后，有一個成品托板庫，可以容納16個托板，其存儲能力保證了叉車司機一小時的存儲緩沖。

小結

在實現了全自動灌裝之后，工業機器人也找到了新的應用領域。多種多樣的精確運動，例如自動識別、自動開啟、自動灌裝和自動封蓋等等，都是通過Bravur機器人使用的攝像技術和稱量技術進行控制的。凡是在有運動可靠性要求、運動靈活性要求和免維修技術要求的情況下，都可以使用工業機器人。根據這種情況，在傳統的設備制造領域中也越來越多地融入了機器人技術。

（轉載）
