項目背景：

        近年來，中國汽車行業發展迅速，汽車數量極具上升，對于每年的年檢工作相當艱巨，投入大量的人力進行。全自動汽車檢測系統是通過工位機系統各負其責，完成對數據的采集，傳輸，在主控機上實現匯總，處理，控制和存儲。通過聯網上傳至主管部門。從而快速的準確完成汽車年檢的每一個檢測指標，提高效率。



解決方案：

        此系統用于各地車管所，系統檢測主控機選用研華PCA-6006和IPC-610H整機做為硬件平臺，通過網絡交換機對前端幾臺工位機進行控制。工位機采用研華科技的PCA-6181的IPC-610H整機。每一個工控機對應相應的檢測項目，工位系統各負其責，完成對數據的采集，傳輸，在主控機上實現匯總，處理，控制和存儲進行分工，進行報表生成。

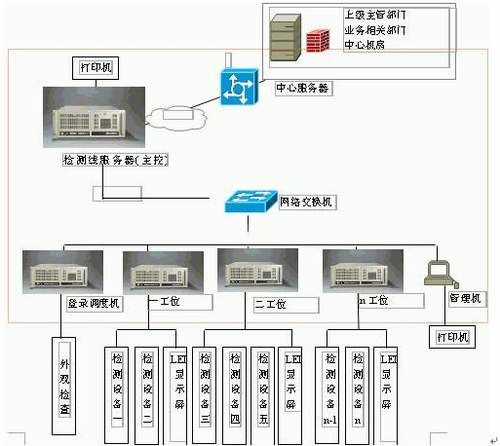

系統架構圖 ：



系統特點：

        1.  防震動：工業IPC-610H機箱采用高強度鋼結構殼體，堅固耐用，經過嚴格的震動和沖擊實驗，能夠在震動的環境下正常運行，工控機對于汽車行駛過程中的振動能夠很好的工作。

        2.  防溫差大、潮濕、灰塵：研華工控機采用工業器件，采用7*24小時運行設計?？梢院芎玫脑?10度-60度惡劣環境下正常運行。

        3.  高性能：PCA-6006lv的主板最高支持到P4 3.06G，支持雙通道高達2G的內存，對于用戶的主控機高性能要求可以很好滿足。

        4.  系統擴展性好：搭配PCA-6114 P4底板，用戶可以使用ISA的采集卡，對于降低集成商成本，底板還提供4個PCI槽，用戶為以后擴展做充足的冗余。

        5.  顯示性能好：主板集成ATI RAGE Pro 128 4XL 芯片 (32MB 顯存)，可以很好滿足用戶程序的圖形化要求。

（轉載）
