概要

        自汽車中引入安全氣囊以來，其可靠性和安全性得到了不斷提高。微控制器在安全氣囊應用中起到了非常重要的作用，它可以根據傳感器數據來確定何時打開安全氣囊。

組成

        傳感器可以進行二維測量，并具有感應、信號調節、系統接口和自檢功能。結合經過顯微機械加工的加速傳感器，Infineons 16位微控制器C164CL/CG特別適于安全氣囊應用。

       高度集成的功率器件能夠縮小板空間和減少引腳數量，故而適于安全氣囊應用。并帶有用于點燃和測試引爆器的專用IC（ASIC），全面集成帶有升壓和降壓轉換器的電源。這種集成通過在單塊芯片上整合雙極晶體管、CMOS和DMOS的智能電源技術來實現。

       Infineon目前已經發售了5300萬件針對安全氣囊應用的系統IC器件。

                       圖1 車載GPS系統終端架構圖

        KP100是針對側氣囊應用的SMD壓力傳感器IC，專門設計用于側氣囊應用，安裝在汽車車門內。它可以檢測碰撞時產生的壓力脈沖（車門內的壓縮空氣量）。

        KP100進行了全面校準和偏移。它通過數字SPI接口提供了△ p/p信號。根據電容測量原理，這款經過表面顯微機械加工的絕對壓力傳感器直接與微控制器通信，而該微控制器也將激活傳感器的自診斷功能。KP100采用8-引腳SMD封裝，從而能夠保證以較低的價格將其裝配到PCB上。

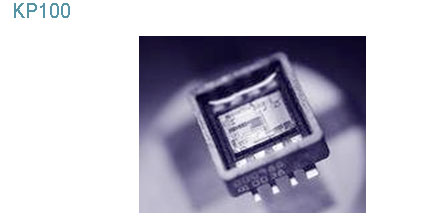

            圖2 針對側氣囊應用的SMD壓力傳感器IC

特性：

     ·數字輸出

     ·串行外設接口（SPI）

     ·偏移校正

     ·CMOS兼容表面顯微機械加工

     ·診斷模式

      ·成本低

      ·SMD封裝本低

本文來源：Infineon

（轉載）
