摘要：
　　藉由以太網通訊，不同的WEINVIEW MT8000人機界面能夠相互分享資料，任何使用于PC上的SCADA/HMI軟件也可輕松地由人機上擷取資料。利用以太網絡聯機，WEINVIEW MT8000可以輕松實現HMI與PC間的通訊，并且可以控制連接在其它HMI上的PLC！
　　引言：
　　WEINVIEW MT8000系列人機界面，是臺灣威綸科技研發的新一代高端人機界面產品，是完全應工業所需研制而成的高品質觸控式工業用人機界面！WEINVIEW MT8000采用TFT  LCD液晶顯示屏，色彩高達65536色；獨有3個COM接口，可任意組網、同時連接多臺PLC及控制器，支持一機多屏和一屏多機功能；擁有USB2.0接口，可直接連接USB打印機、鍵盤、鼠標，支持USB內存裝置；特有音源輸出、MIC接口，CF Card接口，支持以太網資料上下載及遠程監控！

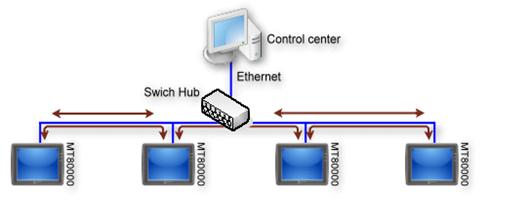

　　1、以太網絡的連接方式
　　以太網絡連接的方式有兩種；可以使用RJ45平行網絡線(straight through cable)，搭配集線器使用；另一種是使用RJ45跳接網絡線(crossover cable)，不需使用集線器，但只限使用在一對一聯機的情況下(HMI對HMI，或PC對HMI)。

　　2、控制連接在其它HMI上的PLC

　　透過以太網絡，PC與HMI可以操作連接在其它HMI上的PLC；舉例來說，假設現有一臺三菱PLC連接到HMI B的COM 1，當PC或HMI A欲讀取此臺PLC上的數據，則PC端或HMI A上所使用工程檔案設定步驟如下：
　　3、具體操作
　　3、1步驟一
　　設定HMI B的IP，假設HMI B的IP已設定為“”。
　　3、2步驟二

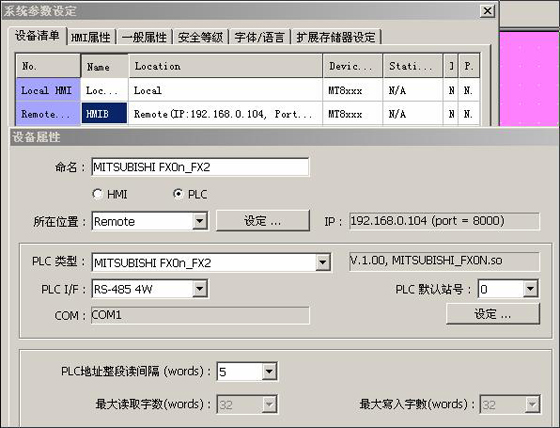

　　使用EB8000，并在[系統參數設定]里的[設備清單]，增加一臺PLC的定義，并正確設定通訊參數。

　　3、3步驟三

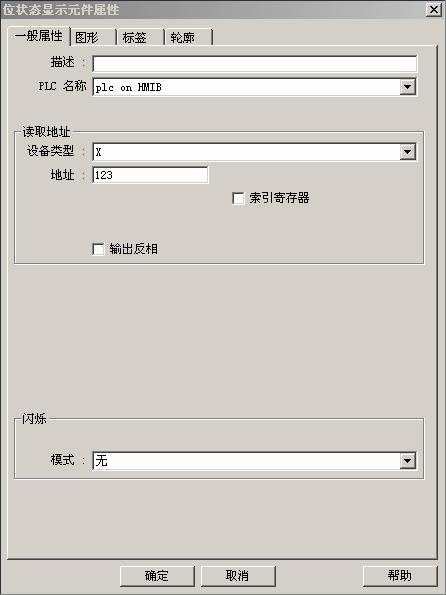

　　假設現在要使用set bit元件控制HMI B上的三菱PLC，則只需將元件設定頁中的[PLC名稱]挑選為“PLC on HMI B”，即可在PC使用模擬方式，控制連接在遠程HMI B上的PLC了。

　　總結：利用以太網絡聯機，WEINVIEW MT8000完美演繹了遠程操控HMI，對實際的生產和工作具有重要的意義！
　　1、可以通過PC對遠程的HMI進行程序下載更新，并且可以監控遠程的HMI以及和HMI相關的通訊設備，極大的增強了HMI可使用性。
　　2、同時可以多臺HMI組在同一個網絡內，這樣更加方便我們通過PC隨時監控任意一臺HMI的數據，可以使操作人員和工程師更好的得到現場相關設備的數據。
