引言

    隨著技術的發展和管理要求的提高，要求電廠提高自動化水平、實現電廠管控一體化，實現全面的電廠數字化管理。為了達到上述要求，首先必須實現電廠輔控系統現場數據采集、過程可視化及過程監控功能，在此基礎上再實現輔助系統集中控制聯網監控功能，之后實現電廠實時監控信息系統。

    iFIX是Intellution自動化軟件產品家族中的一個基于Windows的HMI/SCADA組件?；陂_放的和組件技術，專為在工廠級系統之間提供易于集成和協同工作設計環境。

    1、應用背景

    浙江某電廠三期工程（2×300MW機組）的輔助控制系統包括凝結水精處理系統、渣水處理系統、酸堿再生系統、加藥控制系統、取樣控制系統、工業水泵房控制系統。

    所有系統在控制室進行集中監控?？刂葡到y(tǒng)采用以微處理器為基礎的PLC可編程控制器進行順序控制。采用以顯示器和鍵盤為監控中心，對輔控系統進行監視、控制，并能進行報警和制表打印。其中凝結水精處理系統是遠程iFIX網絡節點，渣水系統采用了組態王軟件，本工程需要集成這兩個系統到輔控系統。

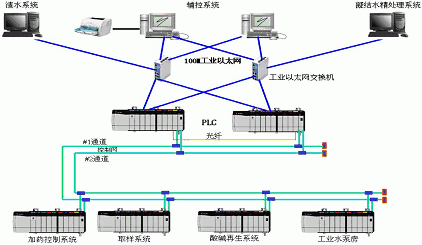

                                                                      圖1 輔控系統控制結構圖

    2、控制要求

    · 顯示器畫面按照系統圖設計，反映整個工藝流程。
    · 畫面顏色清晰逼真，運行時具有動態效果。
    · 畫面設計由粗到細，逐層下拉：工藝主畫面、功能系統畫面、設備控制畫面、屬性畫面。
    · 以顏色的變化來反映設備狀態的變化，以數值和棒圖的變化來反映現場模擬量的變化。
    · 任何顯示器畫面均能在2秒（或更短）的時間內完全顯示出來，所有顯示的數據約每秒更新一次。
    · 調用任一畫面的擊鍵次數不多于3次。
    · 可存儲一個月或更長時間的現場數據，并可以實時趨勢圖和歷史趨勢圖顯示。
    · 全開放的控制參數設定設計，可方便在線優化工藝過程。
    · 標準記事本功能。
    · 對現場設備報警，分級別以醒目方式顯示。
    · 報警信息可長時間儲存，以備故障分析和優化工藝。
    · 具有不可刪除的操作記錄，自動記錄操作過程。
    · 安全分級，不同操作者設不同操作級別，不同操作者有不同操作密碼。
    · 定時自動按照用戶報表模板，生成中文報表。
    · 報表以EXCEL形式儲存，并可保存。

    根據上述要求，本項目iFIX組態的畫面舉例如下：

                                                                    圖2 加藥控制系統iFIX畫面

    3、面臨的問題

    本輔控系統的監視管理、報警和控制功能很容易在iFIX組態軟件中實現，現場實施中遇到比較困難的問題有兩個：

    1) 訪問渣水系統的組態王軟件數據庫

    渣水系統采用的是組態王軟件，不能作為iFIX網絡節點提供連接。由此我們想到用自動化領域的通信協議OPC規范來建立連接。通過iFIX 的OPC 客戶端訪問過程數據，可以克服異構網絡結構和網絡協議之間的差異。運用OPC技術可以實現全廠綜合自動化，實現各種智能儀表、自動控制系統的無障礙連接。

    2) iFIX中電廠日?qǐng)?bào)表的生成。

    本輔控系統要求每天生成如下格式的日?qǐng)?bào)表，并以EXCEL文件保存：

                                                                           表1 電廠日?qǐng)?bào)表

　　對于此問題，我們采用VBA+ADO+EXCEL的方式通過ADO訪問iFIX歷史數據源來編寫VBA腳本，然后通過運用iFIX的調度器運行基于時間的這段腳本來生成每天的EXCEL格式日?qǐng)?bào)表。

    4、解決方案

    4.1 集成渣水系統方案

    總則：通過訪問遠程OPC 服務器方式連接渣水系統組態王數據庫。渣水系統那邊安裝組態王的OPC服務器，iFIX作為OPC客戶端進行連接。

    1) 配置OPC服務器端和客戶端的DCOM

在裝有某OPC服務器的機器上。DCOM配置如下：

    a. 運行服務器上的dcomcnfg程序，進行DCOM配置。
    b. 進入DCOM的總體默認屬性頁面，將“在這臺計算機上啟用分布式COM”打上勾，將默認身份級別改為“無”。
    c. 進入DCOM的總體默認安全機制頁面，確認默認訪問權限和默認啟動權限中的默認值無EveryOne，如果不去掉EveryOne，應用服務器不能正常啟動。
    d. 在常規頁面中，雙擊應用服務器（此為組態王的OPC），打開應用服務器DCOM屬性設置。
    e. 將常規頁面中的身份驗證級別改為“無”。
    f. 位置頁面中選上“在這臺計算機上運行應用程序”。
    g. 將安全性頁面設置中，均選擇“使用自定義訪問權限”，編輯每一個權限，將EveryOne加入用戶列表中。
    h. 身份標識頁面中，選擇“交互式用戶”。
    注意NT的GUEST用戶不能禁用。
