1 引 言

　　煉鋼過程是一個非常復雜的高溫、多相的物理化學過程，其間存在很多難以定量的因素，建立準確的數學模型非常困難，既使建立了模型,求解難度也大，不能隨著工況的改變而自動調整。這都加大了對煉鋼過程實現有效控制的難度，已經跟不上時代發展的需要。由于人工神經網絡具有較快的學習特性和逼近任意非線性映射的能力，非常適合應用于涉及多因素、復雜過程的控制領域。近二十年來，神經網絡的應用在不斷擴大，尤其是解決復雜的工業問題。本研究是應用神經網絡對煉鋼進行終點成分的估計，從而控制過程，改善作業工序、降低原料消耗和提高鋼的質量。
　在煉鋼的過程中，要對鋼水終點成分進行估計，再根據成分的含量標準，決定成分的添加量。本研究對象是終點Cr估計模型。Cr成分的主要來源是熔化的原料礦石，但部分原料礦石含有不定量Cr，并且波動性很大，如混合廢料(Mixed scrap)含Cr0.9%～5.0%，并且Mixed scrap占“原料礦石”的1/3。另外，取樣的檢測誤差大，主要原因是原料的不充分熔化，測量儀器的偏差和許多隨機因素，且各因素之間存在著非線性的關系，這給傳統估計系統造成極大的困難。Multon process technology Ltd提供的數據顯示，即使通過4～6次采樣、評估，Cr的測量值往往低于真實值，終點Cr含量仍然是超出或接近標準的上限。本研究的目標是只通過兩次采樣，就可以準確估計終點Cr含量，減少多余Cr的加入，從而提高勞動生產率，降低生產成本，提高產品質量。

2　RBF神經網絡算法

　RBF網絡是徑向基函數網絡，與BP網絡都有很強的函數逼近能力，但是BP網絡有其自身的弱點，例如存在局部極小問題、學習算法收斂速度慢、收斂速度與初始權值有關以及網絡隱層節點個數尚沒有理論指導等。相比之下，RBF網絡是一類結構簡單、性能優越、具有局部逼近能力的神經網絡。RBF網絡是只有單個隱層的三層前饋神經網絡。設網絡的輸入節點數為n，隱層節點為m，輸出節點數為1。
RBF網絡的輸入為 ,則網絡的輸出為：

式中ω0∈R—偏置項；
　　ωj∈R(j=1,2,,m)—隱層到輸出層的權值；
　　Φ(·)—徑向基函數；
　‖·‖—?dú)W氏范數；
　Cj∈Rn—網絡的中心。

　　徑向基函數Φ(·)有三種類型：薄板樣條函數、高斯函數和RMQ函數。本研究選取高斯函數:

　　RBF網絡的算法比BP算法復雜性要高，分兩步進行：輸入層到隱層采用無教師指導的聚類方法訓練，以確定網絡中心向量和半徑，常用的是K-均值算法和模糊聚類方法；隱層與輸出層之間的權值調整采用有教師指導的算法，以確定權重向量，例如采用遞推最小二乘方法等。還有其它的訓練方法，主要有：Mooky-Darken算法、局部訓練法、聚類與Givens變換聯合迭代法等。由此可見，RBF網絡的性能主要取決于中心向量、偏置向量和權重向量的學習算法。

3　RBF神經網絡Cr估計模型

　　圖1為Cr估計模型。該估計模型由過程變量的選取、數據預處理、主元分析及RBF神經網絡的估計四部分組成。過程變量的選取盡量包含所有影響Cr含量的因素；然后，對這組變量進行主元分析，去除對Cr含量影響小的變量，保留影響大的變量，從而壓縮數據，簡化RBF網絡的結構以提高網絡的穩定性和收斂性。RBF 神經網絡是通過對過程變量的學習，調整網絡的參數和結構，得出Cr估計模型。由于神經網絡以樣本數據為依據，對于不同訓練參數，可得到不同的網絡模型。因此，上述模型其實是給出一類過程的網絡結構，可以應用于各種不同的場合。

圖1 Cr估計模型

3.1　過程變量的選取及其預處理

　　一般情況下，過程變量的選取遵循兩條原則：選取的這組過程變量能夠很好地反映整個過程機理；同時，這組變量必須在整個工藝流程過程中容易測量。依據經驗及盡量最大地包含影響鋼水中Cr含量的因素，選用對鋼水進行2次采樣的數據，最終選取了13個變量：合金(Alloy)的裝入量（X1）,固體礦石(Solids)的裝入量（X2）,鐵屑(Turnings)的裝入量（X3）,通用添加劑(General)的初始質量（X4）, Mixed scrap的裝入量（X5）, 初始Cr%（X6）, 爐內余留Cr%（X7）, 從加電到采樣1的時間間隔（X8）, 采樣1鋼水的溫度（X9）, 采樣1的Cr%（X10）, 從采樣1到采樣2的時間間隔（X11）, 采樣2鋼水的溫度 (X12), 采樣2的Cr%（X13）。
　　由于原料裝入量的數值一般比較大，而Cr%相對小幾個數量級，同時作為網絡的輸入會造成從隱層到輸出層之間權值調整上的困難，影響網絡的收斂速度和精度。

3.2　主元分析
　在眾多過程變量中，有可能存在對Cr含量影響較大的變量；同時，也可能存在對其影響不大，甚至是基本不影響的變量。對結果影響較大的變量，可以加大對其控制，更利于結果的達到；而對于那些對結果影響較小或基本不影響的變量,可以忽略。因此，有必要對數據進行分析，將神經網絡技術與統計分析理論結合起來，在預報精度允許的范圍內，去掉影響較小的過程變量，減少輸入神經元的個數，最大限度的簡化網絡。
　通過上述的數據濾波和標準化處理，最終得到104組數據x（104×13），且:x=[x1,x2, …x13>主元分析法中的降維方法很多，此處是利用對載荷矩陣的分析：即從第一主元所對應的特征向量中選取絕對值最大的系數所對應的變量，然后將此變量從數據集中剔除，再繼續用主元分析法分析剩余的數據集合，用同樣的判據選擇第二個變量。重復此過程。最終，這組過程變量對鋼水中Cr含量的影響程度，由大到小依次為：采樣一Cr%、Alloy裝入量、采樣二Cr%、采樣二鋼水溫度、加電到采樣一時間間隔、爐內余留Cr%、初始Cr%、 Solids裝入量、Turnings裝入量、Mixed scrap裝入量、采樣一鋼水溫度、General裝入量、采樣一到采樣二時間間隔（ x10,x1,x13,x12,x8,x7,x6,x2,x3,x5,x9,x4,x11)。
　　x8對Cr的含量影響最大，因?yàn)閤8是原料熔融后第一次采樣的Cr含量，本身就是該模型要估計的值，只是測量值與真實值存在誤差，才設計該模型對其估計。x4的摻入量很大，但是由于其Cr含量很低，因此對鋼水中Cr含量貢獻很小，主元分析的結果也恰恰證明了這一點。按主元分析理論中累計方差貢獻率達到85%～90%計算，后面幾個變量對方差的貢獻很小，忽略就可以了。但是考慮到在實際生產中，x2，x3，x4，x5均為原料，它們中的Cr含量是變化的，如對來自不同礦區的礦石，Cr含量存在一定的波動性；同時也考慮到該模型的適應性和通用性，以適應新情況和指導其它生產的需要，將x2，x3，x4，x5保留，去掉x10。
3.3　RBF網絡訓練及估計結果分析

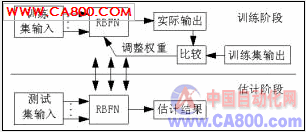

　RBF神經網絡的實質是：用神經網絡對數據進行函數逼近或者數據擬合問題，在過程變量與Cr含量之間建立映射關系，從而實現對Cr含量的估計。該網絡包括兩個階段：訓練階段和估計預測階段。如圖2所示。

圖2 RBF神經網絡的訓練和測試流程

　將上面分析的結果:x′=[x1,x2, x9,x11,x12,x13>作為RBF網絡的輸入，RBF網絡的輸出y是原料熔融后的鋼水Cr含量，這個值是由測量終點Cr含量減去每次采樣后的Cr加入量。從104組數據中任選80組數據作為訓練集，用剩余的24個樣本作為測試集。在本實驗中，利用Matlab 提供的newrb( ) 和sim( ) 函數分別來設計徑向基函數網絡和仿真。 Newrb( ) 函數的優點是可以在學習過程中自適應地調整RBF網絡隱層節點直至達到目標誤差要求。但是該函數所提供的兩個參數err_goal (目標誤差) 和spread (徑向基函數的分布) 的取值直接影響到網絡的擬合和泛化能力。這里，采取動態方式改變這兩個參數，以測試集的網絡估計值與測試集目標值的最小MSE為中止條件，并且這時的網絡泛化能力最強。當err_goal為10e-154, spread為1.64時，網絡的性能最佳，這時網絡的輸出認為是標準化后的數據，經式（2）逆轉化后的數據才是真正的預測值（均值1.19，標準差0.23）。圖3為模型估計值與測試集目標值的對比曲線。

圖3 Cr的模型估計值與實驗測量值對比

　　從圖3中可以看出，測試集樣本17和樣本19的相對誤差較大，分別是24.84%，18.21%。對104個樣本進行整體分析，發現這種類型樣本數目很少，說明神經網絡沒有很好地學習到這種類型樣本的規律。由于樣本數不足而導致的相對誤差較大，并不能說明神經網絡的學習能力差，將其拋除。在實際生產中相對誤差一般控制在10%以內，該模型的預測準確率為91%。擬合精度能夠滿足實際生產的要求。

4 結 論

　　結合應用實例就神經網絡技術與實際生產相結合做了探討，實驗表明：估計模型可以在大大減少采樣次數的情況下，準確地預測出Cr含量。在實際生產控制過程中，該應用可以為進一步的過程控制提供依據，簡化工序，節省人力物力，降低耗能等提供有益的幫助，對生產很有指導意義。模型具有一定的推廣能力，可以應用于估計和控制鋼水中其它的成分和煉鋼的過程變量。
