關鍵字：防洪閘 組態軟件 LCU單元 PLC
1、引言
隨著計算機技術的飛速發展，監控系統在水利綜合應用方面的使用日趨廣泛，從老泵站的自動化改造，到新泵站的無人值班（少人值守）設計，監控系統起著決定性的作用。泵站計算機監控系統的發展，一方面與計算機技術的發展密切相關，而另一方面，水利綜合應用對新技術、新產品的需求越來越高，特別是改革開放以來，“無人值班（少人值守）”新概念的提出，使泵站計算機監控技術的水平不斷發展。
監控系統發展到現在，大致經歷了以下三個階段：
第一階段是以常規控制為主、計算機為輔的計算機輔助控制系統（CASC）。
第二階段是計算機監控和常規控制并存的系統（CCSC）。
第三階段是以計算機控制為基礎的監控系統（CBSC）。
CCSC一般用于老泵站的改造，考慮系統可靠性及常規系統還能發揮作用。但這種方式增加了閉鎖和擴展等中間環節，加重了改造的工作量，無形中也增加了系統故障的幾率。而隨著計算機監控在泵站的廣泛應用，新上的泵站已不再考慮這種模式，而采用完全計算機控制的CBSC系統。
計算機監控系統的發展是與計算機、網絡技術的發展密切相關的，按照監控系統各部分的功能分布和組成方式，監控系統的結構可分為以下兩類：
一是集中控制方式。這種方式采用星形接線，由一臺或兩臺計算機完成對所有被控設備的遠方集中控制和監視。
二是采用開放、分層分布式系統。整個系統從結構上分為兩級，主控級和現地控制單元級，現地控制單元級負責數據采集、設備的保護和控制調節操作的實施，主控級則注重于統計分析和全泵站性的控制。
2、系統組成設計
首先我們來了解一下我們要控制的對象—－－2臺主機組、2個防洪閘、2個拍門、2個快速閘門和公用設備。黃麻涌泵站是新建的泵站，包括排澇和引水兩種功能，其整體設計按無人值班（少人值守）考慮，采用開放、分層分布式系統結構。操作站組態軟件選用美國GE公司產品IFIX3.5軟件，腳本為面向對象的VB編程。全廠所有的機組控制設備PLC（可編程控制器）采用法國施耐德公司的產品，黃麻涌泵站計算機監控系統網絡拓撲結構如圖1所示，網絡采用光纖以太網結構，傳輸速率為100Mbps。系統從網絡結構上分為主控級、現地控制單元級兩層。主控級控制層由兩臺主操作站組成。兩臺主操作站負責完成全廠的運行監視和控制操作任務，互為備用，不會因任何一臺發生故障而引起系統誤動作，完全實現了無擾動切換的要求，操作界面是我公司用工控領域廣泛應用的漢化系統IFIX3.5軟件再次開發的MT-3000軟件?，F(xiàn)地控制單元級控制層由公用、1#機組、2#機組控制屏組成，每個控制屏包括一塊法國施耐德觸摸屏（XBTG5230）和一臺可編程控制器（法國施耐德Premium系列），觸摸屏跟主操作站的界面相比功能相對要少很多，提供了相關的電氣信號和報警，還可以做到即使主控級控制層發生故障，仍可通過現地控制單元級控制層上的觸摸屏監控系統，通過對軟按鍵的操作可以對機組、公用設備進行操作和監視。機組的可編程控制器能與機組繼電保護系統進行通信，公用設備的可編程控制器能與母聯回路繼電保護系統、10KV進線回路繼電保護系統、近區變及近區線路保護系統、廠用變繼電保護系統、潤滑油控制系統、技術供水系統、消防供水控制系統、檢修排水控制系統、廠區排水控制系統、低壓氣機控制系統進行通信。可編程控制器的程序設計成具有自診斷功能，提高了維護人員作業效率，同時也有利于設備的安全運行。

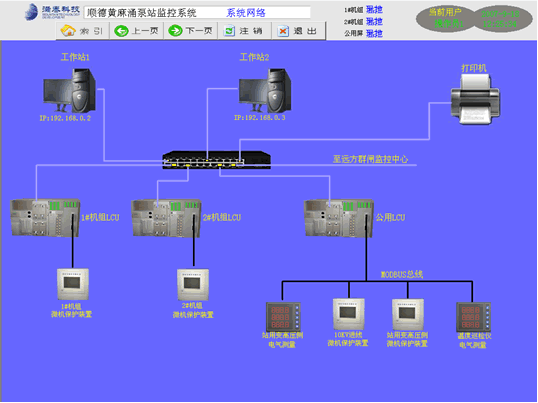

（圖1）網絡結構圖
3、系統配置設計
3．1主控級
? 2臺操作員工作站：雙機冗余熱備,可任選其中1臺作為主控計算機運行,完成監視和控制,另1臺作熱備用。機型為DELL公司的380系列工控機，三星彩色液晶顯示器為21”TFT。
? 1臺打印計算機和3臺A3打印機
? UPS電源系統：采用梅蘭日蘭Comet S31系列， 容量15kVA，后備時間1h，供全站計算機監控系統和輔助設備監控系統使用。輸入：380V±15%，輸出：220±1%。共設5面柜，其中1面主機柜、3面電池柜、1面配電柜，系統采用雙回路供電，一主一備，設置30回出線。
? 可刻寫光盤設備和語音報警系統
主控級操作站組態軟件選用美國GE公司產品IFIX3.5軟件，腳本為面向對象的VB編程。內嵌VBA,具有自己的內部函數，又有廣泛的VB函數，功能擴展更為有利。支持雙向OPC，支持所有類型的ActiveX、OLE，對不健全的控件所引發的錯誤進行保護，對控件的屬性操作完全控制。主控級自動采集和處理泵站設備的運行參數，信號類型如下：
電氣量：計算各機組及輸電線路三相電流不平衡度，全站各機組有功功率總和、無功功率總和計算，全站總有功功率總和、無功功率總和計算。
電度量：單臺機組、單回輸電線路的年用電及用電有功、無功電量的分時累加， 全站年總用電量，廠用電總用電量及線路總用電量的分時累加，主變及全廠主變年總有功損耗、總無功損耗，全站年廠用電率，在給定的時間間隔內（如當班或某時段等）的全站總用電量和總用電量的分時累加。
非電量：主控級自動從各現地控制單元采集各非電量，供數據分析和定期制表打印。對每臺機組計算實時過機流量及效率，并計算日、月、年的平均效率。
數字量：主控級自動從各現地控制單元采集各數字量，掌握主、輔設備動作情況，收集報警信息。
3．2現地控制單元級
現地控制單元級包括3個現地控制單元，每個現地控制單元均以Modicon-Premium系列PLC為控制核心，采用10.4”彩色觸摸屏作為人機界面。PLC為模塊化結構，具有以太網模塊，可直接連接100Mbps以太網，可靠性高。3個現地控制單元各2個電控柜，布置在機旁，用于公用設備和2臺機組的數據采集、處理和開停機控制。現地控制單元通過232/485轉換接口采用Modbus通訊協議完成與微機保護單元、測量單元的通訊。防洪閘、拍門、快速閘門等設備通過各種自動化元件如壓力變送器、溫度傳感器、電磁閥、示流信號器等經現地端子箱轉接后引入LCU的I/O模塊。設置獨立于PLC，硬布線的緊急停機按鈕、手動開機按鈕、開/關電磁閥按鈕作為備用，以便在緊急情況和調試期手動開機時使用?，F(xiàn)地控制單元的核心控制器實現可有多種選擇；應用較多的有可編程控制器（PLC）和工業模糊控制器兩種，然而比較穩定可靠適應惡劣環境的還是可編程控制器。目前在國內應用的可編程控制器廠家和主要型號有：
1、美國AB公司的RSLogix500，CONTROL LOGIX系列；
2、美國通用GE公司的90-70系列，90-30系列；
3、德國西門子公司的S7-300系列，S7-400系列；
4、法國施耐德公司的PREMIUM系列，TWD系列。
在工控領域被廣泛使用的可編程控制器中，我們根據性價比等多方面考慮后，決定在黃麻涌泵站計算機監控系統中的現地控制單元中選用施耐德公司的PLC，根據系統要求的特點，兩個系列PREMIUM、TWD用于各個現地位置。
PREMIUM系列CPU模塊支持以太網的廣播方式通信，支持浮點運算32位處理器，處理器主頻為166MHz，IEC程序的布爾指令處理速度為0.15ms/k，離散輸入輸出點可以達到1000點，支持高速計數模塊、運動模塊；系統的程序內存可高達256K，系統的運行內存SRAM高達4M；模塊化結構，支持熱插拔,通信和擴充能力好，單個CPU可以支持多達8個網絡通信模塊，具有強大的網絡通訊功能，支持多種通訊規約：TCP/IP以太網，Unitelway，Modbus，Modbus Plus，F(xiàn)IPWAY，F(xiàn)IPIO，AS-i，Interbus-s。PLC的編程軟件PL7可以運行于Windows2000/Xp下的 支持IEC方式編程；支持四種編輯語言——功能塊、梯形圖、順序圖以及結構文本。
TWD系列CPU模塊支持以太網的廣播方式通信，離散輸入輸出的可以達到256點，具有網絡通訊功能，支持多種通訊規約：TCP/IP以太網，Unitelway，Modbus，。PLC的編程軟件可以運行于Windows2000X下；支持編輯語言有：梯形圖和指令表兩種編程語言。
[作者簡介] 周云樹 男 29歲 國防科學技術大學 計算機及應用專業 2001年畢業 2002年開始至今一直從事電力、水利行業監控系統的設計及維護工作。
