1前言
同煤集團中央機廠電氣修理分廠所修理的千伏級電機，在出廠檢驗過程中，發現部分千伏級電機噪聲太大，超過了GB755-81《電機基本技術條件要求》中關于噪聲限值的規定，極大地影響了產品的質量。雖經多次反復拆、裝，采取了許多措施如：轉子找正、找平衡、更換軸承等，但效果卻不明顯，導致17臺電機不能出廠；這不僅嚴重影響了礦上的生產需要，也影響了我廠的信譽。因此，我們必須盡快解決這個問題，迫切需要對電機噪聲進行分析與控制。
2噪聲的分析、迭加與分離
影響電機噪聲的因素很多，但從本質上分析電機的噪聲主要有電磁噪聲、機械噪聲、通風噪聲三種。這三種噪聲源雖有一定的獨立性，但也相互影響。要想控制和降低電機噪聲，就必須要確定電機的各主要聲源在總噪聲中的比例；也就是要用噪聲級的相加、相減和求其平均值的方法來確定哪些噪聲源是構成電機總噪聲的主要因素。
2.1聲壓級的相加
若幾個聲源在電機某一點上產生的聲壓分別為P₁、P₂、P₃……P_n，對應的聲壓級分別為L_p1、L_p2、L_p3……L_pn，則總的聲壓級為

式中L_p——合成聲壓級，dB
P_i——第i個聲源的聲壓，N/m²
P₀——基準聲壓，P₀=2×10^-5N/m²
2.2聲壓級的相減
除了第i個噪聲源以外的其他幾個噪聲源合成的總聲壓級可以測定，用表示，則將式(1)改為指數形式后可得

2.3聲壓級的平均值
先測量若干點的聲壓級，再求平均值，對應式(1)求聲壓級的平均值

2.4總噪聲聲壓級的百分比構成
為了定量地分析各噪聲源在合成總噪聲中所占的比例，取式(1)的指數形式


2.5噪聲的分離試驗
噪聲分離試驗的目的是為了分別測算出各噪聲源的聲壓級。采用測量和計算相結合的方法可以取得滿意的效果。
3實例應用
我廠所修132kW千伏級電機是最具代表性的大噪聲電機。我們應用噪聲迭加分離理論進行分析，可以找出影響電機噪聲的主要因素，并采取相應措施降低電機噪聲，從而提高電機質量。
3.1主要噪聲分析
挑選5臺同廠家、同類型的132kW電機作噪聲分離試驗。
(1)先測定每臺電機噪聲的總聲壓級L_p(dB)。
(2)去掉風罩和風扇，在額定電壓下再測出每臺電機噪聲的聲壓級，即電磁噪聲和機械噪聲的合成聲壓級L_p2+3(dB)。
(3)切斷電源再測定每臺電機的機械噪聲聲壓級L_p2(dB)。
由于電機電磁過渡過程比機械過程要快得多，因此在切斷電源后，電磁振動源及噪聲源隨電磁過渡過程迅速結束而消失，而機械噪聲下降速度要比電磁噪聲下降慢的多，故此時所測出的電機噪聲基本上是機械噪聲。
(4)根據式(2)計算出電機的電磁噪聲聲壓級L_p3(dB)和通風噪聲聲壓級L_p¹(dB)

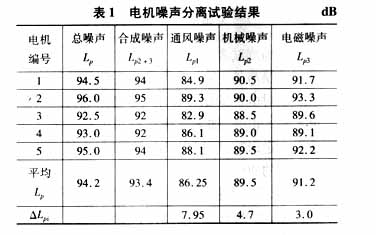

(5)將分離試驗中所測算出的數據填入表1。

3.2按噪聲構成比例確定主要因素
根據上表的數據，按式(5)計算，在電機噪聲聲壓級中

通過上述分析，132kW電機的主要噪聲源是電磁噪聲和機械噪聲，這就是構成電機噪聲的主要因素。
4主要噪聲源的降低措施
4.1電磁噪聲
4.1.1造成電磁噪聲的主要原因
經過我們對這5臺電機進行分析研究，發現這些電機的服務年限比較長，不同地出現了老化現象，經過修理的次數也較多，定、轉子的電磁性能也發生了變化。例如：
(1)定子剛度不夠造成一定的扭曲變形，導致磁路不平衡，結果產生了徑向脈動電磁力。
(2)轉子出現偏心現象，造成氣隙不均勻，產生單邊磁拉力。
(3)機殼、端蓋的修理、加工精度不高，或軸承裝配不當，造成轉子偏斜，產生低磁力波噪聲。
4.1.2采取的措施
4.1.2.1適當加大氣隙
當氣隙加大后，相應的電磁噪聲聲壓級L_p3將下降

如132kW電機氣隙為1.2mm，如果將它加大到1.6mm時

經現場測試表明，適當加大電機氣隙，除了可降低電磁噪聲外，更重要的是它還能消化裝配誤差造成的對電機的諸多影響，可穩定電機噪聲的質量水平。但是，加大氣隙也會對電機的電氣性能造成一定影響，所以在增大氣隙時，一般不要超過原氣隙的40%。
4.1.2.2嚴格的檢驗和改進裝配工藝
(1)每臺電機在裝配前，轉子都要經過嚴格的靜平衡校驗和同軸度校驗。
(2)對定子止口要增加對圓柱度的檢驗，對定子鐵心也要仔細檢查是否變形，鐵心內徑是否變形，如有變形要保質保量地修復，以保證鐵心的質量。
(3) 加工零配件時，建立嚴格的質檢制度，檢驗環節要嚴格把關，以確保加工質量和精度。
4.2機械噪聲
經研究分析，機械噪聲主要還是以軸承噪聲為主，而軸承噪聲又分為固有噪聲和裝配噪聲，我們通過觀察分析發現我們過去設計的軸承內圈與軸、外圈與軸承室的配合偏緊，造成軸承工作游隙太小，加速了軸承的磨損，也造成軸承噪聲增大。因此，合理地選擇軸承的配合公差可以降低軸承的噪聲。具體措施為：

(3) 裝配工藝對電機軸承的影響也很大，選擇正確的裝配工藝也是降低軸承噪聲的重要措施。
通過上述對電磁噪聲和機械噪聲的分析和采取的措施，從而有效地控制和降低了電機噪聲；經過改進后，測試了這5臺132kW電機樣品，發現這5臺電機的噪聲聲壓級平均下降了8dB，由94.2dB降到86.2dB，已低于《電機基本技術條件要求》中關于電動機在空載運行時的最大噪聲限值為90dB的規定。
5結語
通過上述分析，我們認為應用電機噪聲的迭加與分離理論，可以確定各個噪聲源在總噪聲源中的構成比例。我們通過實例分析，找出了影響132kW電機噪聲的主要噪聲源是電磁噪聲和機械噪聲。通過采取一系列有效的措施，使電磁噪聲和機械噪聲有了一定的下降，取得了比較好的效果。在今后的工作中我們還會進一步深入研究，爭取在電機噪聲控制方面取得更大的成果。
