| 引言:
PLC控制系統由于具有功能強、程序設計簡單、擴展性好、維護方便、可靠性高、能適應比較惡劣的工業環境的特點,因此在工業企業廣泛應用.但是由于工業環境條件惡劣,以及各種工業電磁,輻射干擾等,影響PLC控制系統的正常工作,因此必須重視PLC控制系統的抗干擾設計.為防止干擾,可以采用硬件和軟件相結合的抗干擾方法. 防止硬件干擾的方法有:1采用性能優良的電源來抑制電網引入的干擾2電纜的選擇與鋪設來降低電磁干擾3完善接地系統4采用光電隔離來抑制輸入輸出電路引入的干擾等.而利用PLC軟件來減少干擾是PLC控制系統正常、穩定工作的重要環節.下面主要分析在生產實踐中應用的利用PLC組態軟件來減少干擾的方法: 一、減少數字量輸入擾動的方法 1、 計數器法
 CON—計數器 NOT—非門 RS—復位優先觸發器 IN—輸入 OUT—輸出 N—脈沖采樣個數 注釋：當外部有信號輸入時，控制系統采集連續的N個脈沖使RS觸發器輸出為“1”，只有當外部輸入信號由“1”變成“0”時，RS觸發器的復位端為“1”，將RS觸發器的輸出復位成“0”。而當有瞬間干擾脈沖時，CON計數器將采集不到連續的N個脈沖，CON計數器無法輸出，這就起到了減少干擾的作用。（N一般情況下取2） 優點：響應速度快，對周期性的瞬時干擾起到了一定的抑制作用。 2、延遲輸入法  IN—輸入 OUT—輸出 TIME（ET）—延時時間 TON—延時輸出（其曲線如下圖）
 注釋：當輸入IN=1時，啟動計數器直到計時時間（PT）=延時時間，OUT=1。當計數器計時時間〈延時時間，OUT=0。延時時間最好取1S以內。 優點：消除了短時的周期干擾。 缺點：響應速度慢，不利于信號的快速傳輸。 二、減少模擬量輸入擾動的方法 1、限幅法

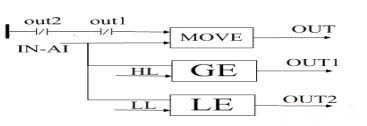

 MOVE—移動保持指令（使能端EN=1，OUT=IN。EN=0，OUT保持前次值） GE—大于等于指令（OUT=1，IF IN1≥IN2） LE—小于等于指令（OUT=1，IF IN1≤IN2） HL—上限設定值 LL—下限設定值 注釋：當模擬量輸入信號在HL和LL之間時，OUT=IN。當IN-AI信號超出或等于HL或LL時，GE或LE判斷IN-AI信號，使OUT1或OUT2輸出“1”去封鎖MOVE，從而保持MOVE的輸出為HL或LL的設定值。也就起到了限幅的作用。 優點：能有效克服因偶然因素引起的脈沖干擾。 缺點：平滑度差。 2、延遲濾波限幅法

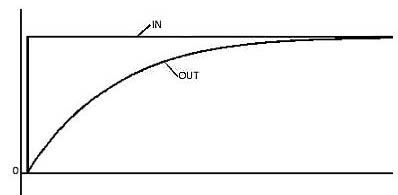

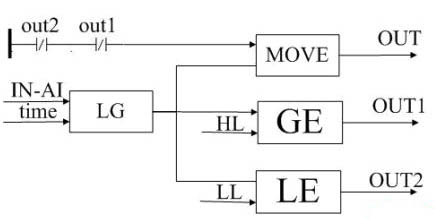

 MOVE—移動保持指令（使能端EN=1，OUT=IN。EN=0，OUT保持前次值） GE—大于等于指令（OUT=1，IF IN1≥IN2） LE—小于等于指令（OUT=1，IF IN1≤IN2） HL—上限設定值 LL—下限設定值 LG—延遲濾波指令（其曲線如下圖） TIME—延遲濾波時間
 注釋：功能基本和限幅法相同，只是在輸入端增加了一個延遲濾波器，對輸入信號起到了延遲緩沖的濾波。 優點：有效地抑制了周期性的脈沖干擾。平滑度比限幅法有所改善。 缺點：信號響應速度減緩。 3、延遲濾波比較法

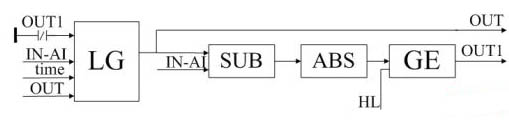

 LG—延遲濾波器 SUB—減法指令 ABS—絕對值指令 GE—大于等于指令 HL—最大偏差值 TIME—延遲濾波時間 注釋：正常情況輸入信號IN-AI經過一階延遲濾波后直接輸出，OUT=IN-AI的值；當有突變信號時，輸入信號IN-AI經過一階延遲濾波后與含有突變信號的輸入信號IN-AI相減取絕對值（無論出現正偏差還是負偏差），與HL值比較，若大于等于HL的預設值，OUT1=1，將LG—延遲濾波器切換成跟蹤狀態，此時OUT就保持了輸入信號IN-AI突變前的值。直到突變信號減弱，OUT1=0，OUT=IN-AI。 4、積分消抖濾波法

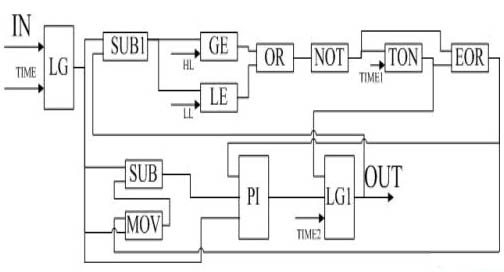

 LG—延遲濾波器 SUB—減法指令 GE—大于等于指令 LE—小于等于指令 OR—或門（自做的DFB功能塊） NOT—非門 TON—延時輸出 EOR—異或門 MOV—移動保持指令 PI—比例積分調節器 HL—最大正向偏差值 LL—最大負向偏差值 TIME—延遲濾波時間 TIME1—延遲輸出時間 TIME2—延遲濾波時間 注釋：參數設置：LG（TIME=1S），TON（TIME1=10S），LG1（TIME=30S），HL=0.2，LL=-0.2 ，PI（TI=10S，將P放開封鎖成為純積分調節器） 三、 小信號在變化幅度中變化時 1、最終狀態：此時為穩態，輸入與輸出相近。OR輸出為“0”，NOT=1，TON時間已超出10S，EOR=0，MOV不保持，PI不積分，SUB=0，信號走PI的跟蹤回路，LG1濾波后輸出。正常的信號流向：IN→LG→PI的跟蹤→LG1（濾波30S）→輸出 2、 小信號的暫態變化：（在TON=10S之前）OR=0，NOT=1，TON未到10S，EOR=1，MOV保持，PI積分作用，LG1未起作用，輸出跨越LG1（TIME=30S），直接到輸出端，此時為線性跟蹤濾波狀態。 四、 信號大幅度變化時（≥HL，≤LL） OR=1，NOT=0，TON不起作用，EOR=0，所以LG1（TIME=30S）不起作用，PI不起作用走跟蹤。正常的信號流向：IN→LG→PI的跟蹤→LG1的跟蹤→輸出 五、 總結： 1、 小信號在10秒之內，經過LG（TIME=1S），PI的積分作用，跳過LG1（TIME=30S），直接輸出，實現輸入信號的濾波和跟蹤狀態。 結束語 上述所分析的方法，均在生產實際中得到檢驗，取得了一定的效果，并隨著生產實際的需要和經驗的積累，不斷完善其對干擾的軟件處理方法。 |
