巨龍般的建筑物——T3航站樓的腹中，擁有史上最大最快的行李處理系統（BHS），它一個小時能夠處理驚人的19,200件行李，68公里長的輸送帶，最高時速可達10 m/s，迅速運輸行李到機場四處。
價值20億元人民幣的T3航站樓BHS系統（行李處理系統Baggage Handling System）采用國際最先進的自動分揀和高速傳輸系統，行李處理系統由出港、中轉、進港行李處理系統和行李空筐回送系統、早交行李存儲系統組成，占地面積約120,000 m2，總長度約68 km，傳輸速度可達10米/秒，覆蓋T3A、T3B和隧道三個建筑物。T3航站樓必須達到高峰時段124架次航班的運載能力，平均每30秒鐘就有航班起飛或降落。行李的處理能力需要達到每小時始發行李處理能力19,200件，每小時中轉行李處理能力7,500件，每小時再值機行李處理能力3,000件。行李處理系統無論是投資規模還是技術難度均遠遠超過了其它機電系統設備和弱電系統的總和。
BHS統籌控制離港和到港兩部分系統設備，采用信息層、控制層和設備層三級控制結構，涵蓋皮帶輸送機、翻盤分揀機、高速系統和空托盤回收系統。控制器使用西門子S7 400 PLC，分布式I/O ET200通過PROFIBUS-DP和光纖方式接入PLC，節約了大量的線纜和現場施工量?？刂葡到y(tǒng)采用分組控制和系統冗余，提高系統的整體容錯能力，同時保證系統可操作性、可維護性，使系統處于最佳的運行狀態。BHS與航班信息系統進行實時的數據交換，并把獲得的航班信息、行李條碼信息和包裹原始數據發送給PLC進行處理，實現機械設備與傳動、自動檢測與控制、編碼與識別，以及與IT管理系統進行信息傳遞與交換。中央計算機控制室配置了大型CCTV閉路電視系統，通過工業以太網與其它系統相連。
該項目的總設計師Jeff先生表示BHS的成功源自Baggage Base IT系統、CCTV系統、X光機、RFID系統、WinCC和S7 400 PLC控制器的高度集成：“Baggage Base IT是西門子專門為BHS系統提供的具備設計驗證、自動分揀、系統分析、缺陷分析、優化方案選取等功能的IT集成解決方案。只有基于西門子TIA全集成自動化的整體解決方案，才能將貫穿于這個巨無霸航站樓全局的IT系統發揮得淋漓盡致?！?/FONT>

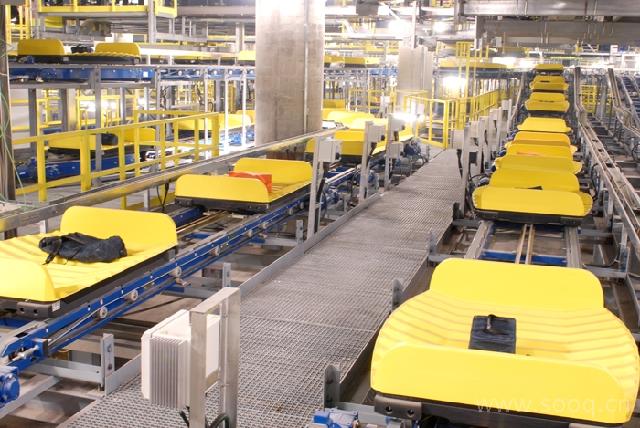

在結構上，BHS由30 km皮帶輸送系統和38 km高速托盤系統組成，Jeff先生帶領的西門子團隊還大膽的采用了雙層系統，一下便將總?cè)萘考颖?，但是這個舉措需要更多的天花板空間。在西門子團隊的努力和爭取下，航站樓地下室贏得了珍貴的五米增高。航站樓運營后，由于有了BHS系統這個超高速運轉大腦的支持，航空公司只要將行李運到分揀口，系統只需要4.5分鐘就可以將這些行李傳送到行李提取轉盤，大大減少旅客等待提取行李的時間。其中早交行李存儲系統的處理能力達到3,000件，幾乎是一個中型機場的高峰小時行李數量，徹底的改善了目前航空公司對辦票時間的限制。
