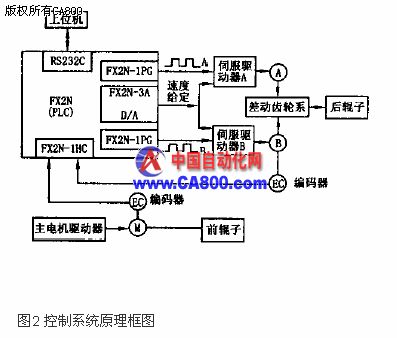

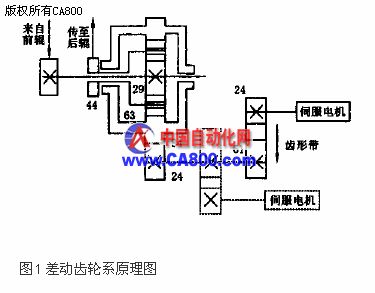

| 提高伺服控制系統速度的變化率可以提高紡織細紗機的生產效率。用一臺PLC控制兩組伺服驅動電機，兩臺電機啟停時間錯開，通過機械裝置合成可使速度變化率達500次/min；系統采用速度反饋控制，利用RS232與上位機通訊以實現參數的設置和監控。詳細介紹了基于PLC紡織細紗機伺服控制系統的硬件原理和軟件設計方法。實際運行結果表明：該系統設計合理，工作可靠，滿足了紡織細紗機生產的需要。 一、引言 細紗機是紡織廠的專用設備，具有前后兩個輥?zhàn)印Ｓ捎谇懊孑佔拥乃俣缺群竺孑佔涌?，從前輥?zhàn)舆M(jìn)去的粗紗在兩個輥?zhàn)又g得到拉延，從后面輥?zhàn)虞敵龅募喚妥兗?xì)了。花式紗不是均勻粗細，而是粗細相間。要得到粗細相間的紗，只需讓后輥?zhàn)拥霓D(zhuǎn)速時快時慢即可。本文設計了一套機械差動齒輪減速箱，減速箱的兩個輸入：一是前輥?zhàn)油ㄟ^(guò)減速齒輪傳動后輥?zhàn)拥倪\(yùn)動；另一是一臺永磁同步伺服電機，通過控制系統使其頻繁啟?？刂啤Ｄ壳坝来磐诫姍C(jī)控制系統最大啟停次數可達280次/min。差動齒輪系的輸出端接后輥?zhàn)?。如伺服電機不轉，后輥?zhàn)觿蛩傩D(zhuǎn)，紡出的是普通紗，如伺服電機頻繁啟停，經差動輪系合成后，后輥?zhàn)铀俣葧r(shí)快時慢，紡出來的就是花式紗了。根據生產的需要，需要提高細紗機的車速，以提高紡紗的生產率，為保持原來花式細紗粗細相間的節距，后輥?zhàn)愚D(zhuǎn)速變化率需要提高到500次/min，要求伺服電機啟停率也要500次/min。目前，國內外生產的伺服驅動系統難以滿足要求。 作者設計了一套驅動控制系統，采用兩臺永磁同步電機伺服系統，每臺電機啟停250次/min，兩臺電機啟停時間錯開，通過機械裝置將其合成為500次/min。 二、差動齒輪系的設計 差動齒輪系的工作原理如圖1所示，來自于前輥?zhàn)拥霓D(zhuǎn)速經過齒輪減速后作為差動齒輪系的一個輸入，另一個輸入由兩臺伺服電動機通過機械合成而成，能實現啟停500次/min。從圖可見，若兩臺伺服電動機不轉，差動齒輪系輸出到后輥?zhàn)拥臑橐粋€(gè)低于前輥?zhàn)拥木鶆蛩俣?，此時細紡機紡出為普通紗。若兩臺伺服電機均啟停250次/min，且啟停時間錯開，通過機械合成后為啟停500次/min，此時差動輪系輸出到后輥?zhàn)拥淖兓俣葹?00次/min，細紡機紡出為花式紗。  三、控制系統硬件的設計 在紡紗過程中需要不斷地改變紗的粗細、紗的長度和節距3個參數，要求伺服電機不斷改變啟停周期和速度，每種紗常有300多種變化組合，參數要求方便進行調整，而且工作環境較惡劣，可靠性要求高。根據以上要求本文選擇Mitsubishi的FX2N系列可編程控制器，控制系統的原理框圖如圖2所示。  伺服系統電機采用Mitsubishi的低慣量永磁同步電機，其參數為12Nm，22A，2.84KW，3000r/min。兩套伺服系統的速度控制號由PLC模擬量I/O模塊FX2N-3A 輸出控制，其模擬電壓為0～10V。A、B兩套伺服系統的啟?？刂菩盘?hào)。 |
