四、程序設計

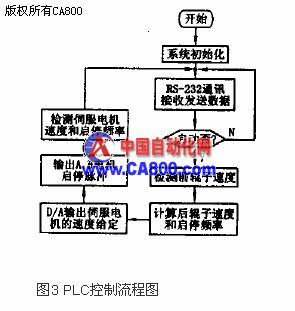

根據PLC的工作過程，PLC控制流程如圖3所示。

　　　速度檢測采用M法測速，在固定的時間間隔Ts內讀取速度信號的脈沖數從而計算出轉速的大小。設m1為在固定時間間隔Ts內讀取速度信號的脈沖數，P為電機光電編碼器每轉輸出的脈沖數，在時間Ts內共發出m1個脈沖，其速度為：。

　　　串行通信模塊數據傳送利用RS指令，其與工控機進行串行通信時可以設置數據長度、奇偶性、波特率、停止位等。本系統設置的通信數據長度為8位，采用偶校驗，設置1為停止位，通信的波特率為2400bps。

　　　D/A模塊具有電壓輸出和電流輸出兩種形式，電壓輸出可選0～10V和0～5V輸出，本系統選擇0～10V輸出控制伺服電機轉速從0～3000r/min變化。數模轉換模塊采用FROM，TO指令，其中FROM控制A/D輸入，TO控制D/A輸出，編程指令包含選擇數模轉換通道和輸入輸出數據存放單元，設置數模轉換命令，輸出或讀入轉換結果等。

五、上位機的編程

　　　在Windows下用VB實現串行通信有兩種方法：一種為使用Windows應用編程接口（API）。API提供了完備的應用程序接口函數和中斷方式的通信設備驅動程序（）。另一種為使用VB系統集成環境提供的串行通信控件（MSComm）。它包含了Windows API中串行通信的16個函數所完成的功能，且含有使用戶設計方便的對象特性。本系統采用VB系統集成環境提供的串行通信控件（MSComm）實現串行通信。MSComm控件的通信功能的實現實際上是調用了API函數，API函數是由解釋并傳送給設備驅動程序執行的，對于VB開發者只需知道MSComm控制的屬性和事件的用法即可以實現串行口的通信操作。

　　　上位機與PLC之間通信參數包含伺服電機速度、開停頻率等信息，所以必須要有一個標識字節用于區分傳送信息的類型。同時考慮到傳輸中可能出錯，再增加一個檢驗字節。所以本文中兩機之間通訊協議為每傳一次含括5幀，它們分別是：

1、標識字節，用于分辮所傳信息的種；2、所傳信息16位二進制碼的低位字節；3、所傳信息16位二進制碼的高位字節；4、校驗字節，為前3個字節的異或值；5、結束位，表明此次數據傳輸結束。

每一幀包括：1位起始位、8位有效數據位、1位奇偶校驗位、1位停止位。

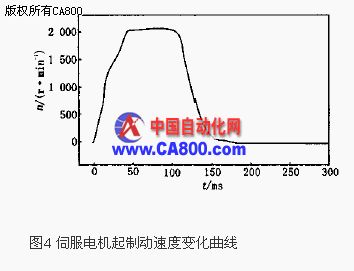

　　　根據以上分析，本文成功設計了一套基于PLC控制和工控機監控的紡織專用細紗機控制系統，并成功應用于某紡織廠的生產線中。工控機通過PLC串行通信監測的伺服電機啟制動時速度的變化曲線如圖4 所示。2個月成功運行表明，該系統設計合理、工作可靠。

六、結論

　　　本文設計了一套基于PLC控制和工控機監控的紡織專用細紗機控制系統，系統利用差動齒輪系和兩套伺服電機設計的后輥子速度變化頻率可達500次/min，滿足了細紗機生產的需要。同時利用工控機通過串行通信對系統進行參數的設置和監測，運行表明，該系統設計合理、工作可靠。

（轉載）
