1997年3月唐山鋼鐵公司熱電聯產發電機組投入運行，但由于種種原因未能和大電網并網，為節能降耗，公司決定該發電機組直供鐵合金礦熱爐。這種特殊的供電形式，對于礦熱爐負載的穩定性等方面提出了嚴格的要求，如果負載電流不平衡將會使得發電機組發出的電壓不穩，周波發生變化，從而導致鐵合金冶煉變壓器溫度升高，鐵損增加，無功功率加大，直接影響鐵合金冶煉變壓器的使用壽命，也影響礦熱爐工況順行。由于發電機組是屬于大慣性系統，要求負載平穩變化，不能有大的波動，否則將會產生發電機組飛車的惡性事故。為了確保發電機組和礦熱爐的設備安全，使得用電更加合理，我們引入了模糊控制理論，研制出適用于小型電網或發電機組供電的模糊型礦熱爐微機控制系統。

1　供電環境對礦熱爐自動控制的影響
　　礦熱爐內電極的升降將引起電弧長度及操作電阻的變化，從而改變冶煉電流及入爐功率。其生產工藝要求：首先在融化期要用滿負荷給爐子供電，這意味著3根電極插得較深，電極電流較大，爐內溫度較高，有利于爐料融化和還原反應；其次要保證爐況和電弧穩定，如果爐況不穩，3個電極的動作頻繁，會導致爐料過快下塌，熱效率降低，影響產品質量和噸鐵電耗指標，并導致爐況惡化；第三要保證三相電流的平衡，如果電流不平衡度過高，變壓器鐵損增加，電效率降低；第四要保證按負荷曲線冶煉。傳統的手動控制是由操作人員調節電極的位置以達到三相電流相對平衡，但由于操作人員技術水平、責任心、反應速度等因素，通常會造成三相電流不平衡或入爐功率減少，致使效率低，3個坩鍋不熔通，爐況變差，出鐵少，噸鐵電耗指標升高。
　　礦熱爐是發電機組的唯一負載，發電機組的額定輸出功率相對礦熱爐的功率冗余度幾乎為零，所以不允許大負荷突然加載或卸載，否則可能燒毀發電機或造成飛車事故。相對變化劇烈的礦熱爐，發電機組可視為恒定功率的供電設備。因此，在此系統中必須控制礦熱爐，使之適合恒定輸入功率的特性，即在冶煉工藝允許的情況下，當電壓偏高時，電極下降，提高冶煉電流，以達到降低電壓的目的；當電壓偏低時，提升電極，降低電流，從而保證電壓穩定，保證整個系統的正常運行。

2　控制方案
　　由于礦熱爐是一個復雜的受控對象，受多種因素的影響，且三相之間相互耦合。經典控制理論不能解決調節過于頻繁和高精度控制這對矛盾，控制品質差，易振蕩，同時也很難使用數學模型描述發電機組直供礦熱爐系統的控制過程。因此，我們決定在該控制系統中采用模糊控制技術。但是，在實際研制過程中我們發現簡單的模糊控制器由于沒有控制規則和參數調定能力，系統自適應能力有限。故我們在該系統中加入了自組織環節，它能自動在運行過程中對控制器自身的有關參數進行調整，使系統的品質和性能改善，系統的穩定性、精確度大大提高。
2.1自組織模糊控制器

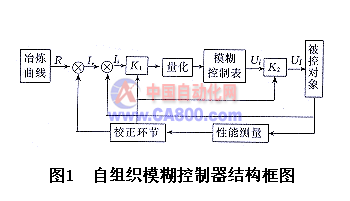

　　礦熱爐的生產是連續的，隨著生產的進行，熔池中的鐵水逐漸增加，配料比、爐溫、弧壓不斷變化，使三相電極上的電流隨之劇烈波動。為了保證三相電流平衡，提高電效率，要求電極調節及時準確，而調節過于頻繁又是生產工藝和設備所不允許的。發電機組直接供電，也不允許負載的劇烈變化，為了解決這些矛盾，我們設計了自組織模糊控制器，其結構框圖如圖1所示。

　　為了最大限度地提高程序的運行速度，采用查表法設計模糊控制器。在設計中把三相電流的偏差Ia、Ib、Ic作為模糊控制器的輸入，它們的基本論域為[－40A,40A>。選定輸入偏差語言變量的論域為Ii=[－4，－3，－2，－1，0，1，2，3，4>，則它們的量化因子均為K1=4／40=0.1。模糊控制器的輸出控制量為UA、UB、UC，它們的基本論域為[－50Hz,＋50Hz>(正負號分別表示正轉和反轉)。輸出語言變量的論域為Ui=[－4，－3，－2，－1，0，1，2，3，4>則輸出控制量的比例因子K2=50／4=12.5。根據對實踐經驗的總結和優化可得3個以Ia、Ib、Ic為條件，分別以Ua、Ub、Uc為元素的三維數組即模糊控制表。
　　以上設計均是離線完成，在用TURBO-C編程時，首先定義3個三維數組A(Xa，Xb，Xc)、B(Xa，Xb，Xc)、C(Xa，Xb，Xc)，同時以模糊控制表給3個數組賦值，然后在中斷服務程序中編制一個子程序完成以下步驟。
　　第1步在每一個控制周期中采樣系統的電流值IA(k)、IB(k)、IC(k)，并求取實際的即時偏差Ia(k)、Ib(k)、Ic(k)。計算公式如下：
　　Ia(k)=IA(k)－Ie
　　Ib(k)=IB(k)－Ie
　　Ic(k)=IC(k)－Ie
其中　Ie為模糊控制器的給定值；k為采樣次數，k=0，1，2，…。
　　第2步將Ia(k)、Ib(k)、Ic(k)分別乘以量化因子K1，得出Xa、Xb、Xc，把量化結果分別代入三維數組A(Xa，Xb，Xc)、B(Xa，Xb，Xc)、C(Xa，Xb，Xc)中，求出輸出控制量的論域值Ua、Ub、Uc。
　　第3步將Ua、Ub、Uc分別乘以比例因子K2，便可得到實際的輸出控制量UA、UB、UC。
　　第4步輸出UA、UB、UC，即完成本次控制周期。
2.2自組織系統
　　礦熱爐的工藝非常復雜，很難總結出理想的經驗，當被控對象參數發生變化，會影響模糊控制的效果。為了克服這個缺陷，我們設計了一種能在控制過程中自動對本身的參數和控制規則進行調整的自組織模塊，使系統的性能不斷改善，以適應不斷變化的情況，保證控制達到預期效果。自組織模塊由性能測量和校正環節組成。性能測量環節采用絕對偏差乘時間的積分(ITAE)準則對系統狀態進行測量，計算公式如下：

Qi=∑nT.|Ii(nT)|.T　　(1)
Ri=∑nT.|dIi(nT)|.T　　(2)

其中　T是采樣周期；n是采樣序號；Qi=Qa、Qb、Qc,是電流偏差的性能指標；dIi=dIa、dIb、dIc,是電流偏差變化率；Ri=Ra、Rb、Rc,是電流偏差變化率的性能指標。將k次采樣的電流偏差值代入(1)式，如果Qa、Qb、Qc的值均小于某值時，對象處于精確控制狀態，自組織環節校正系統的K1、K2，控制系統進入精確調節階段。
　　在精確調節階段，如果在k次采樣內Qa、Qb、Qc大于某值時，系統可再次修改K1、K2，使系統返回粗調階段。
　　將k次采樣的電流偏差變化率值代入(2)式，如果Ra、Rb、Rc的值均小于某值時，對象處于穩定狀態，自組織環節增加模糊控制器的給定值直至額定給定值。如果Ra、Rb、Rc的值均大于某值時，表明對象不穩定，自組織環節減小模糊控制器的給定值以穩定爐況。

3　功能軟件
　　本系統設計了優良的人機對話環境和運行信息記錄功能。通過鍵盤操作還可以選擇不同的控制程序以適應發電機組供電或電網供電。在程序中設計了電流給定值斜坡發生器。如果系統運行于發電機組直供狀態，在系統采集到升負荷或降負荷信號時，斜坡發生器開始工作，它以設定的斜率產生模糊控制需要的電流給定值Ie，當達到標準給定值時斜坡發生器停止工作。
　　系統共設計了4屏畫面15個窗口。
　　第1屏　主畫面
　　主畫面中有多個窗口。4個正方形窗口以模擬指針表盤的形式分別顯示一次線電壓、二次三相電壓，指針下方的數字顯示實時采樣值，并以漢字顯示報警或正常信息。另一個窗口顯示三相電流的棒圖。三相電流的實時采樣值以豎立棒圖的形式并排顯示在窗口中，每個豎棒的下面還有精確的數字顯示和報警信息的漢字顯示。從棒圖上可以直觀地看出三相電流的平衡度。在運行參數窗口，實時顯示給定控制電流值Ie，系統處于何種冶煉階段，3個電極的升降情況以及主程序正常運行信息，在屏幕下方顯示系統時間和操作菜單。
　　第2屏　實時趨勢圖畫面
　　實時趨勢圖以3種不同的顏色顯示三相電流前30s內的實時趨勢圖形，同時顯示模糊控制的目標給定值和正常值的范圍。
　　第3屏　控制參數顯示和設定畫面
　　本系統是針對礦熱爐而設計的，又能適合不同品質的供電環境，所以程序中設計了參數顯示和設定畫面。為在線調試提供了友好的人機對話界面，在此畫面中有16種參數供調試時修改。
　　第4屏　信息查詢畫面
　　系統在運行過程中實時記錄電壓、電流等多點的報警時間和報警值，手／自動時間，開機時間以及當時的電流值，可循環記錄300條或更多的運行信息。通過鍵盤的操作可查看各項記錄。信息記錄和查詢功能為事故原因的分析提供原始依據，有利于提高生產管理水平。

4　硬件結構

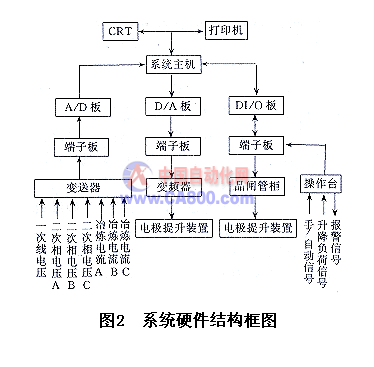

　　計算機部分由研華工控機、A／D板、D／A板、DI／O板組成。系統主機選用研華PCA-6157主板、P133CPU，主板內置WATCH-DOG，使控制系統具有了死機后自啟動功能。通過PCL-813A／D板采集一次電壓信號，二次三相電壓信號和與控制有關的三相電流信號。控制信號由PCL-728D／A板輸出，驅動執行機構(變頻器或晶閘管或液壓傳動的電磁閥)完成電極的升降。I／O板完成了手／自動信號、升降負荷信號的輸入和報警信號及其它運行狀態信號的輸出(參見圖2)。對于不同的傳動機構，只需在軟件上對其輸出論域略加修改即可完成。

5運行效果
　　系統分別在唐鋼鐵合金廠的3種不同傳動機構(變頻器、晶閘管、液壓)的礦熱爐上投運，其中變頻器傳動系統因可使卷揚電機調速，相對比另外兩套系統的控制精度高，控制效果更好一些，總體來說，3套系統運行穩定可靠，投運率達100％。突發停電事故大幅度減少，從原來的每月上百次，到現在的幾乎不發生，對發電機組的安全可靠運行意義重大。礦熱爐爐況穩定，化料均勻，吃料快，不易結塊，比投運前節電9.35％，增產9.7％?？刂萍皶r，精度高，控制品質穩定，不易振蕩。
　　系統多項參數對用戶開放，適用性強。調試方便快捷，且發電機組直供負載的供電環境要比大電網惡劣得多，所以該系統在大電網下運行效果更好，可推廣應用于各種類型的礦熱爐。
