1 引言
油田中的油井大量分布在野外或海上，設備均為露天安裝，管理維護費時費力。目前，大部分油井仍采用人工巡視的方式進行油井的狀態監測，這種監測方式效率低，不能做到實時監測，已經遠遠不能適應油田生產發展的需要。據統計，全國油田共有油井12萬多口，站點1.5萬個左右，而目前已經安裝自動化設備的井站不到5％。因此，將融合了無線通信和智能檢測技術的遠程數據實時監測系統應用于油井監測，已經成為油田發展的必然趨勢。
基于GPRS的油井遠程監測終端是油井遠程監測系統的重要環節，該設備通過對油井抽油機載荷、電機電壓及電流、周圍環境狀態等參數的實時數據采集，根據油井各項參數對油井工作情況進行初步診斷，并通過GPRS移動通信平臺將數據傳送到油田局域網內的數據監測中心，實現油井日常工作數據的實時采集和安全防范。大大提高了油井狀態監測的效率和可靠性。由于該設備工作環境惡劣，系統的健壯性設計尤為重要。
2 系統概述
2.1 系統組成

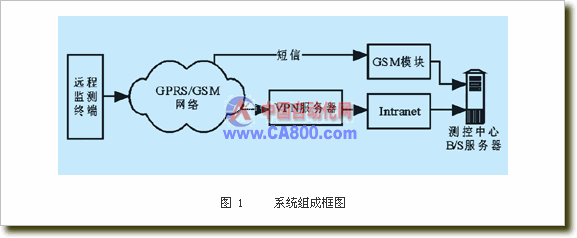

基于GPRS的油井監測系統由遠程監測終端(簡稱RTU)、數據通訊網絡和測控中心站組成，如圖1所示:
RTU將現場采集到的油井參數進行處理和初步的抽油機故障診斷，當抽油機正常工作時，定時通過內置的GPRS/GSM模塊無線發送的測控中心站。測控中心實時接收和顯示最新數據并通過WEB服務器在油田局域網內發布;當抽油機出現故障時，RTU即時將故障代碼和相關故障參數上傳測控中心服務器，服務器不但通過WEB發布油井故障，并根據油井所處礦、隊，將故障信息通過短信即時通知相關負責人。
2.2 通信網絡
本系統的通訊網絡采用GPRS承載的VPN，保證了網絡傳輸?shù)陌踩浴⒖煽啃院徒?jīng)濟性。
虛擬專用網(VPN-Virtual Private Network)是一門網絡新技術，為我們提供了一種通過公用網絡安全地對企業內部專用網絡進行遠程訪問的連接方式。VPN網絡采用專用的網絡加密和通信協議，可以使企業在公共網絡上建立安全的虛擬專網。
GPRS是通用分組無線業務的簡稱，GPRS最大的特點就是“永遠在線”。由于GPRS用戶的數據通信費用是按數據量計算的，不考慮通信時長，特別適用于間斷的、突發性的和頻繁的、少量的數據傳輸，如定時(或故障)自報和召測方式傳送油井數據[1>[2>[3>。
3 遠程監測終端功能
RTU實現的功能主要有以下幾點:
(1) 檢測電機實時電壓、電流，并定時上傳服務器;
(2) 檢測抽油桿位移和載荷，計算示功圖和平衡度并定時上傳服務器;
(3) 跟據油井各項參數，診斷停井、停電、電壓異常、電流異常、躺井等故障，當出現故障時，即時將故障代碼、油井參數上傳服務器;
(4) 統計油井停井次數、開井時間、采油時率并上傳服務器;
(5) 無法登錄GPRS網絡，診斷網絡故障，并通過短信通知服務器。
4 遠程監測終端構成

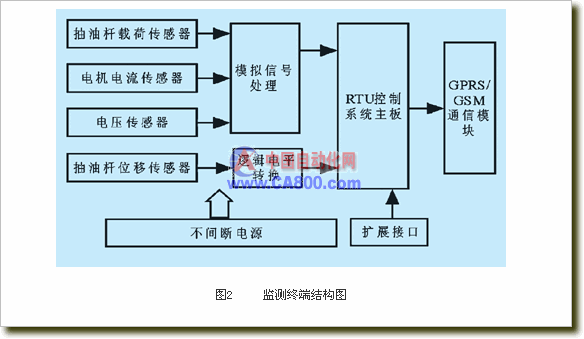

如圖2所示，RTU由傳感器部分、信號處理部分、RTU控制系統主板、GPRS\GSM通信模塊和不間斷電源構成。
4.1 傳感器與信號處理
傳感器用于完成油井參數的原始測量。包括電壓傳感器、電機電流傳感器、載荷傳感器和位移傳感器，并可根據用戶的要求進行擴展。
(1) 電壓參數采集:游梁式抽油機的電機一般采用75kW的大功率電機，供電電壓有1140V和380V兩種。根據供電電壓不同的特點,本系統采用兩種輸入,相同輸出電壓傳感器。將電機電壓信號轉化為14V交流信號進行測量。信號處理部分將該交流信號進行整流、分壓、濾波轉化直流電壓信號以供AD采樣。
(2) 電流參數采集:由于不同油井所采原油的地質情況、抽油機的配重不同，其電流的變化范圍較大，最小值接近10A,最大值接近100A。本系統采用150/5的電流傳感器，再通過1Ω/50W的電阻將電機電流信號轉化為0~5V的交流電流信號。由于電流傳感器的測量信號屬于交流小信號。故信號處理部分采用精密整流技術，以克服常規整流由于二極管的導通壓降產生的對于交流小信號的死區和嚴重的非線性。
(3) 抽油機載荷信號采集。本系統采用的載荷傳感器將0~15kN的抽油桿壓力信號轉化為1~5V的直流電壓信號，通過電壓跟隨電路以提高輸出阻抗，再經分壓、濾波轉換為0~3V的直流信號進行AD采樣。
(4) 抽油桿位移信號采集。本系統采用兩個接近開關以測量游梁抽油機經過上死點和下死點的時間。再經抽油桿位移公式推算出抽油桿的實時位移。該方法結構簡單、易于實現且成本低廉，在一定精度范圍內完全可以滿足使用要求。
4.2 RTU控制系統主板
RTU控制主板是RUT的控制中心，提供信號采集、轉換、預處理、存儲、抽油機故障初步診斷與通信控制等功能。CPU采用Philip公司生產的低功耗、高性能、低成本的P89LPC935。由于它集成了許多系統級的功能?？纱蟠鬁p少元件的數目和電路板的面積。該CPU具有256字節的RAM，512字節的附加片內RAM，512字節的EEPROM存儲器，8kB可擦除的flash程序存儲器。2個4路的8位A/D、增強型UART。
RTU控制主板包含時鐘電路、16KB數據存儲器、電源監視電路、主板溫度監視電路等輔助部分，并且預留有RS232和485通信接口作為擴展通訊接口。
4.3 GPRS\GSM通信模塊
GPRS\GSM通信模塊采用WaveCOM公司的Q2406B模塊。該通信模塊包含內置的無線收發模塊和TCP\IP棧模塊。結合相關的軟硬件驅動模塊，解決了目前常用GPRS MODEM登陸時間長、數據傳輸差錯率高、SMS/GPRS切換不正常、易于死機等通病，數據傳輸?shù)目煽啃约皩崟r性大為增強。
4.4 不間斷電源
系統采用380V或1140V動力電為主供電方式，并且包含蓄電池后備電源。內置蓄電池以及充電電路和電源控制電路。以保證系統連續可靠運行。
5 系統健壯性設計
由于RTU裝置露天放置在野外，環境十分惡劣。RTU充分考慮了系統的健壯性設計要求。
經測試，在滿足終端設備的正常維護條件下，RTU的MTBF(平均無故障時間)大于或等于8000小時。電源和所有的I/O接口設計有多級保護電路，以防止監測現場雷電、浪涌電流的沖擊和高壓靜電對IC電路的破壞。設置了看門狗電路和電源復位監控電路，防止軟件死鎖。系統完全采取密封設計，以達到了防水、防鹽、防霧的“三防”要求。
6 結束語
該系統具有可靠性高、便于安裝、運行費用較低等優點。應用于河南油田某礦，實際運行中滿足了設計要求。
|
