[關鍵詞> 給水泵站 調速 年費用 最優化

一、引言

給水泵站調速供水因其具有良好的節能效果而越來越得到廣泛應用，一些無調速泵的泵站也已經或準備進行調速改造。但是，有些泵站在調速改造后，其節能效果不明顯，調速設備投資成本回收年限較長，并沒有達到預期的效果。究其原因，除運行方面外，主要是調速改造方案不合理。因此泵站在調速改造時一定要對方案的可行性及最佳調速泵臺數進行研究。國內有一些文章比較提倡“兩臺泵調速”的觀點，但只作了定性的討論[1>。本文試圖用計算機從量的角度對調速改造方案可行性和調速泵臺數確定進行研究。

二、給水泵站調速改造的目的及方案評價方法

1、給水泵站調速改造的目的

調速改造的主要目的是使泵站運行工況與供水對象所需工況一致，從而最大限度地減少剩余水頭，節約電能。另外，除節能外，同時調速供水還能滿足區域水量水壓要求，保持管網壓力穩定，減少爆管事故，降低漏水率等。

2、給水泵站調速改造方案評價方法

評價給水泵站調速改造方案必須從技術經濟的角度出發，求得改造前的泵站年費用F0及擬采用的各種調速改造方案的年費用Fi，如果Fi＜ F0 ，則泵站可以進行調速改造， Fi中最小的方案即為最佳調速改造方案，否則該泵站調速改造方案不可行。

三、給水泵站調速改造前后年費用的確定

（一）、水泵性能曲線方程

實踐表明，在額定轉速下，泵的Q-H、Q-N曲線可以用多項式表示[2>。一般泵站在運行一段時間后，水泵特性曲線與原樣本曲線有些偏差，可以通過實測若干個水泵工況點，通過最小二乘法進行曲線擬合，獲得水泵性能曲線方程，研究表明取m=4具有足夠的精度：

（二）、改造前后的年費用

設泵站的運行工況可分為Nduty級，由動態經濟分析方法，其年費用可用下式求得[3>：

式中

F——泵站年費用，元
Nduty——泵站年運行供水分級數

Ti——第i級供水全年運行時間，h
Ni——泵站第i級供水全年運行的總功率，kw

felec——電費單價，元/kwh
r——折現率

n——調速設備投資償還年限，年
C——調速設備投資，元；改造前，C=0

k——調速設備年維修費率，由泵站的技術力量而定，一般5%-10%

顯然，對于一個具體泵站的技改項目，除Ni外，其余的變量值皆易求得。下面重點介紹Ni的求法。

（三）、總功率Ni的計算

1、數學模型的建立

要求得Ni必須確定泵站在第i級供水的最優運行方案，對于同一級供水工況（Qi，Hi），不同的開機方案泵站的總能耗不同，能耗最小的開機方案即是泵站在該分級下的最優運行方案?？山⑷缦聰?shù)學模型：

（1）目標函數：

其中Num——泵站內水泵臺數

ηi, j——水泵機組的總效率

ωi, j——狀態函數，ωi, j =0 表示第j臺水泵停運，ωi, j =1 表示第j臺水泵運行

Ni, j——第i種型號第j臺水泵的軸功率

（2）約束條件：

1)水泵特性曲線方程：

式中Hi, j––—第i種型號第j臺水泵的揚程

Qi, j——第i種型號第j臺水泵的工作流量

2)流量約束：

式中Qi——泵站第i級供水流量

3)單泵流量約束：水泵流量過小或過大都會導致其效率低，故要求水泵運行時流量界于最大最小流量之間，對定速泵有： Qj,min ≤ Qi,j ≤ Qj,max

其中Qj,min、Qj,max——第j臺泵的最小最大流量，根據水泵的特性曲線選定；

對變速泵有：

式中nj ——第j臺水泵的額定轉速

nj′——第j臺水泵調速運行轉速

4)轉速限制：

可根據調速設備的性能和水泵機組的特性確定調速范圍nj,min ≤ nj ≤ nj,max

5)揚程限制：

對于定速泵有Hi,j ≥ Hi

對于調速泵有Hi,j ＝ Hi，這里Hi為泵站第i級供水揚程

2、數學模型的求解

上述數學模型是一個混合型非線性規劃問題。其求解步驟為：由機組要求和水泵并聯運行的內在規律首先求出每臺泵的流量Qi, j，對于定速泵，可用Ni, j= i(Qi, j)直接計算單泵的軸功率；對于調速泵，可據水泵相似原理由轉速nj求得Ni, j 。而后選擇狀態函數ωi, j進行組合，通過比較各組合的功率，得出最優組合，即功率最低的組合。

（1）流量Qi, j的確定

整個模型的求解中，Qi, j的確定是至關重要的。不同的水泵規格、是否有調速裝置，其Qi, j值是不同的。嚴格地說，同型號水泵由于水泵吸壓水管道及其出口閥的開啟度的不同而導致Qi, j不同，但文中為了簡化計算，設定同型號定速泵的Qi, j值相等，同型號調速泵轉速相等且泵站中水泵型號最多為兩種，并只考慮容量大的水泵調速。下面將Qi, j的確定分成水泵是否有調速裝置兩種情況。

1)當水泵無調速裝置時：

對于同型號水泵，各水泵的工況是相同的，設在并聯工作曲線上的工況點為A，則有： Qi,j ＝ QA / Num

對于不同型號水泵，情況稍有不同。設有Ⅰ型水泵(Num)1臺，m臺運行，工作流量為Q1, j ，Ⅱ型水泵(Num )2臺，n臺運行，工作流量為Q2, j ，根據水泵并聯工作原理，有： 0

這是一個非線性方程組，借助計算機可以快速求解。、

2)調速泵：顯然，只有泵站的工作情況與供水對象的需求一致時才是最理想的情況，設有Ⅰ型水泵(Num)1臺，其中l(wèi)臺調速運行，m臺定速運行，Ⅱ型水泵(Num)2臺，全部采用定速泵，其中n 臺運行，則由f1（Q1, j）＝ f2（Q2, j）＝ HA ，可得到定速泵的流量Q1, j 、Q2, j；按照流量約束條件，得調速泵的單泵流量為Qspd＝【QA－（m－l）Q 1，j－ nQ2，j】／l 。

（2）各泵的軸功率Ni, j的確定

獲得單泵流量Qi, j后，根據水泵Q-N特性曲線方程和調速工況相似原理，可得到各泵的軸功率Ni, j 。

（3）單泵裝置總效率ηi, j的確定

對于一臺水泵機組，ηi,j為傳動效率、電機效率、調速設備調節效率三部分之積。

確定數學模型中所有的變量后，不斷地變換狀態函數ωi, j進行水泵組合，求出各水泵組合的耗電功率，得出目標函數的最小值。

四、算法實現方法

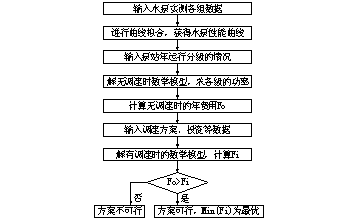

上述算法可以編制計算機程序，其具體做法是求出調速前的泵站年費用F0，不同的調速方案的年費用Fi ，然后進行比較，確定方案可行性或最佳改造方案，其主要算法程序流程如圖1所示。

　

圖1泵站調速改造方案確定算法流程

五、結束語

給水泵站在進行調速改造時，一定要獲得真實的水泵特征參數，再?gòu)牧康慕嵌冗M(jìn)行技術經濟比較，確定最佳改造方案。如果盲目認為調速改造一定節能，對泵站都進行改造，則可能達不到預期的效果。值得注意的是，在確定改造前后年費用時，要獲得設備投資、折現率等有關參數，其中選用不同的調速設備，價格相差很大，可能會得出不同的結果；在確定數學模型的有關限制條件時，如轉速上下限，要結合機組的實際情況。

參考文獻

[1> 李名銳. 水泵調速機組效率變化與選泵. 哈爾濱建筑大學學報, 1995.6, 58-63

[2> 姜乃昌. 水泵及水泵站(第四版). 北京:中國建筑工業出版社, 1998.6

[3> 沈德康. 技術經濟(第一版). 北京:中國建筑工業出版社, 1991.9
