VLT 6000系列和VLT FC 100系列變頻器是丹佛斯公司為HVAC行業開發的專用變頻器。為適應實際現場的要求，丹佛斯公司為其設計了許多針對HVAC行業應用的功能。其中RTC時鐘控制卡就是其中之一。而且今年在北方某城市的推廣應用中得到了良好的實際效果，故在此對其應用作以小結，為今后的推廣作以參考。

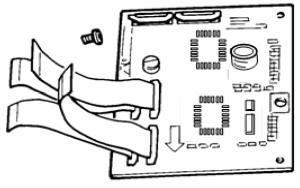

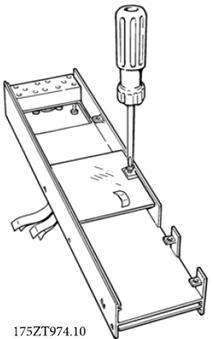

VLT 6000 RTC控制卡：

設置實時時鐘控制功能時，以下參數是必須的：

Par. 780：設置顯示的時間和日期。此參數需與參數781同時設置；
Par. 781：設置工作日，即設定星期信息；
Par. 782：設置執行日，即選定在那幾天內，RTC設定的功能需要被執行；
Par. 783：設置起始動作執行時間，即在那個時間點上，起始動作可以被執行；
Par. 784：設置起始動作，即在參數783規定的時間點上，執行那個動作指令；
Par. 785：設置終止動作執行時間，即在那個時間點上，終止或新動作指令可以被執行；
Par. 786：設置終止或新動作，即在參數785規定的時間點上，執行那個動作指令；
Par. 789：設置RTC起動動作，即在變頻器啟動的最初，RTC功能如何被執行下去，即可以等待新的指令，也可以直接執行原有的指令。

在以上的參數中，需要特別說明的是，在參數784和參數786中，因為變頻器可選的動作包括五大類不同的動作，即選擇不同的參數組、選擇不同的參考值，選擇不同的模擬量輸出或繼電器輸出、啟停變頻器或是無動作。這五組動作必須在起停的指令中成對的選用，既在起始動作選擇了啟動變頻器動作，在停止動作中就只能選擇停止變頻器，而不能選擇參數組。這是在應用中需注意的第一個問題。

其次，經常出現的問題是，變頻器在指定時間點上無動作。造成這種現象的主要原因是數字端子沒有短接。因為這個不同的參數可以通過數字端子或是總線來控制，所以在不使用現場總線的情況下，數字端子應該被短接。

可以從參數300和參數301發現，只有數字端子16和17中，有起始RTC功能的選項，故將這兩個端子和端子12或13短接，并在參數300和301中，將其設置為RTC功能，這樣就可以達到控制RTC卡的目的了。

RTC功能說明：

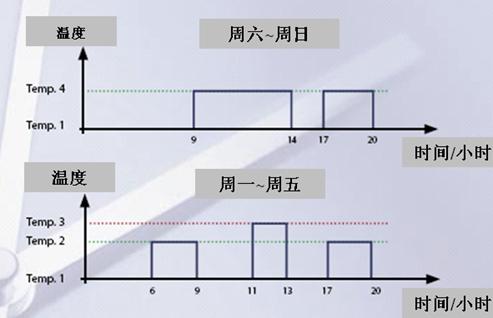

關于時鐘控制卡的具體功能，根據下圖可知，在每周的不同工作日內，可以選擇不同的時間點，來使變頻器執行不同的功能，這樣可使變頻器中的多設定功能，多預置速度功能和多通道模擬量輸出等功能得到很好的應用，得到最大的節能效果和使用的靈活性。

在圖3的功能說明中，選擇了一周中的兩個不同段，即工作日時段和休息日時段，在連個不同的時段內，又不不同的時間點進行編程設置，使其供熱溫度受到很好的控制，使節能效果達到最好。

應用案例說明：

此次在北方某城市的小區共熱站應用了實時時鐘控制卡，其功能是為小區的分時段控制提供了可能性，而且節省了人力成本，降低了故障率。

分時控制的概念為，對于住宅共熱，上午因為人員較少，故可降低變頻器的頻率輸出，即減少流量；而在下午下班時和晚上午夜前，因為居民增多，故使變頻滿負荷運行，使小區共熱充分；而午夜至第二天清晨，可根據實際的情況適當?shù)臏p少流量。

整個應用中，變原來的恒流量供熱為分時段變流量供熱，故可節省能源，并提高了居住的舒適度。首批在6個泵站，8臺主泵上應用了丹佛斯的時鐘控制卡。受到了良好的效果，預計明年將會得到更大的推廣。

小結：

實時時鐘控制卡作為Danfoss為HVAC領域?qū)ｉT開發的智能控制卡，以其簡易的安裝，方便的編程和實用的功能，為HVAC領域的變頻應用提供了一種新的選擇，隨著用戶對其功能的進一步了解，其將擁有更大的應用市場，并對進一步的節能做出自己的貢獻。
