1.控制系統要求：

　　系統上有26臺溫控表，要求：

　?、?nbsp;   溫控表與上位機能直接連接。

　?、?nbsp;   溫度能在上位機上顯示，設置，監控。

　?、?nbsp;   系統上可存儲多種產品的生產溫度曲線配方。

　?、?nbsp;   可對當前報警進行實時記錄及顯示，并可查詢歷史故障記錄及故障解除時間。

　　2.解決方案：

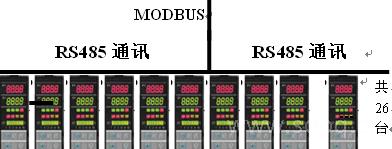

　　因ASK觸摸屏8.0寸以上的內置了配方功能、掉電保持功能以及自帶有MODBUS485通訊口，利用ASK觸摸屏內置的配方功能，可以讓用戶預先設定好生產不同產品的溫度曲線配方；內置掉電保持功能，可對當前報警進行實時記錄及顯示，并可查詢歷史故障記錄及故障解除時間。這就只需要溫控表帶有通訊功能就0K了.本案例中采用的是我司代理的一款TAIE溫控表.系統框架圖如下：

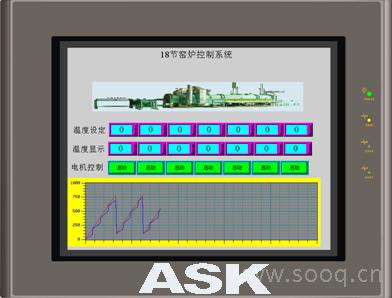

　　HMI(ASK人機界面)

　　 ３.軟件設置：

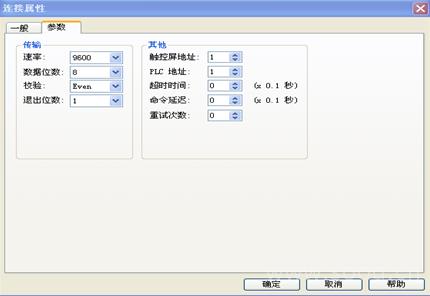

　　在軟件中添加１個連接，分別設置連接屬性如下：

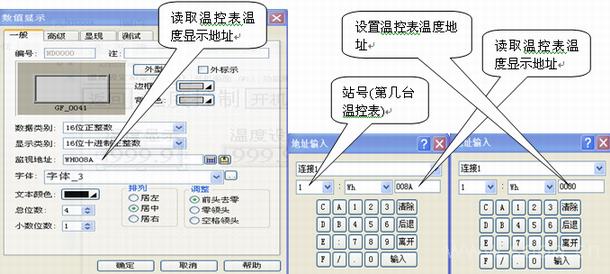

　　設置好后，畫面元件的地址可以做如下選擇：

　　4.延伸閱讀：

　　① 目前市面上主流溫控表或變頻器、伺服控制器基本都可以與ASK觸摸屏直接通訊。并可以代替面板的功能來使用。

　?、?人機多通訊均可以按這種方式來設置。

　?、?軟件支持自由口通訊協議，可以和很多非標協議的儀表進行通訊，另外也可以為客戶定制專用協議。

（轉載）
