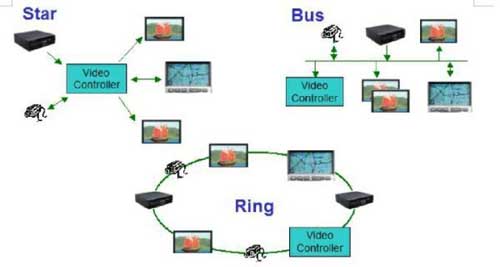

圖1：汽車電子設備互聯的幾種拓?fù)浣Y(jié)構。

總線型結構是一點對多點，單個設備可以連接到總線。總線上的設備必須有本地控制器，用來協調總線上的設備何時以及如何進行通信。這種類型的系統易于擴展，因?yàn)槊總€(gè)設備都有一個唯一的地址。

環型結構中每個設備都有一個唯一的地址，此外還有本地?cái)?shù)據控制器和用來連接到環的媒體收發器。當顯示設備收發器接收到前一個設備的信息后，在數據包中查看自己的地址，如果地址相匹配的話就處理數據或者命令，如果地址不匹配，就把數據包傳送給環中的下一個設備。為使各種設備都能夠傳送音頻和視頻包，用于娛樂的汽車環型總線都被設計成很高的帶寬，以便觀眾能實時觀看。從圖1中可以看出，無論哪種結構都需要采用視頻控制器。

圖像捕獲與顯示

有效確保圖像的捕獲和處理十分重要，以下將介紹幾種解決方法。在圖2展示的智能圖像捕獲系統的幾個例子中，信息從車輛的多媒體總線傳送到視頻控制器。通常使用的是MOST和D2B協議的環型或總線結構。

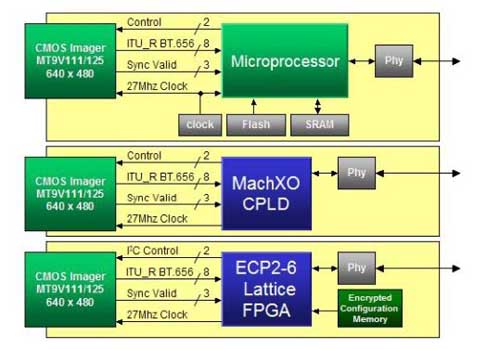

圖2：采用不同處理器件的三種智能圖像捕獲系統。

在這三個例子中，MT9V111/125是適用于汽車應用的圖像傳感器。例1采用了基于微處理器的系統，在數據發送到顯示子系統的接口之前進行控制和視頻數據處理。例2采用基于閃存的低成本CPLD處理視頻。例3采用了基于SRAM的FPGA器件。在以上所有例子中，均由處理單元對發送的信息進行處理。其中，后兩個例子中采用的可編程邏輯器件體現了重構硬件的靈活性。特別是例3在FPGA中使用了Lattice公司的微處理器核LatticeMico8，因而可獲得更大的靈活性。

發送所捕獲圖像的一種方法是將并行視頻數據轉換成串行流，并采用8b/10b編碼在單對雙絞線LVDS接口上傳送。這個接口將時鐘嵌入數據流，減少了傳送信號到視頻控制器所需的導線數目。在接收端，系統需要對數據進行處理，以便返回原來的形式。圖3是4個LCD顯示的例子。前三個例子均使用SERDES電路轉換信號，其中例3采用具有集成SERDES功能的基于SRAM的FPGA。此例中采用的是LatticeECP/ECP2 FPGA，由于該器件中已嵌入了關鍵時序參數，因此設計者不必再花大量時間和精力來完成此任務。

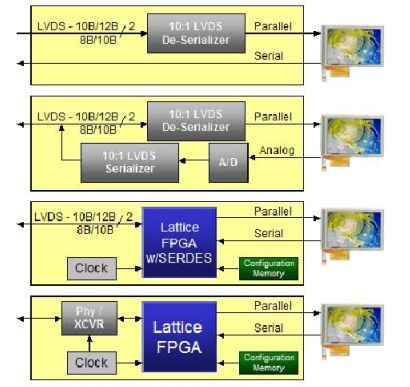

圖3：LCD顯示。

LatticeECP2和LatticeECP2M系列重新定義了低成本FPGA，在更低的成本下?lián)碛懈鄡?yōu)秀的FPGA特性。這些器件含有sysDSP塊和工程預制的源同步I/O。LatticeECP2M具有高達5.3Mb的RAM塊，LatticeECP2具有高達1.1Mb的RAM塊。在LatticeECP2M中還具有3.125Gbps嵌入式SERDES，可支持PCI Express、Ethernet(1GbE和SGMII)以及多個其它標準。通過集成以前只有高成本、高性能FPGA才具有的特點和性能，這些系列的產品擴展了低成本FPGA的應用范圍。

LatticeMico32是一種針對Lattice FPGA優化的32位RISC軟微處理器。如果將LatticeECP2M與開放源代碼的LatticeMico32軟處理器結合在一起，則LatticeECP2M可以實現完整的視頻控制器功能(如圖4所示)。內部的外設通過雙WISHBONE總線進行通信。定時器、DMA、存儲器控制器、通用I/O、串行外圍接口和UART均可與LatticeMico32相連。

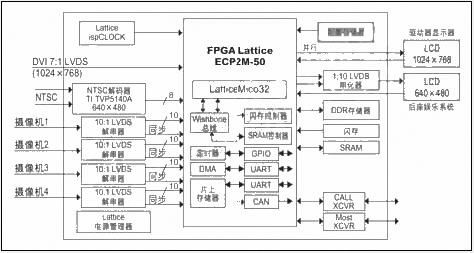

圖4：利用LatticeECP2M和LatticeMico32實現完整的視頻控制器功能。

本文小結

由于可編程器件具有可重構的特點，因此特別適合于應對各種變化(例如不斷修改的標準和新興的標準)，并可以快速實現新版標準。此外，可編程器件還具有成本低和生命周期長的優勢，能夠滿足車內電子設備與汽車壽命相匹配的要求，設計者也易于對產品進行升級、維護和更新。
