一、潛油電泵專用變頻器的工作原理

1、變頻調速原理
　　
　　變頻器可以通過改變潛油電機定子供電頻率來改變電機的轉速，以實現潛油電機的調速。交流異步電動機的轉速公式為：
　　　　　　　　　　　n=60F1（1-S）/P
式中, n-電機轉速, F1-定子供電頻率，P-極對數,S-轉差率.

2、變頻器工作原理

　　該設備為交——-直——-交電壓源型變頻調速系統，即先將交流輸入整流為直流,再把直流逆變?yōu)樗桀l率的交流。通過控制程序可以自由改變其輸出頻率，從而可以平滑地軟啟動電機、軟停車。再加上變頻器設有輸出濾波器，有較好的輸出波形補償，從而減少了由于輸出線較長而造成的傳輸損耗。

　　逆變部分采用三電平方案，與兩電平方案相比，它逆變電壓高，用常規電壓IGBT器件就能實現千伏以上的逆變，并且波形比兩電平好。

　　原理圖：

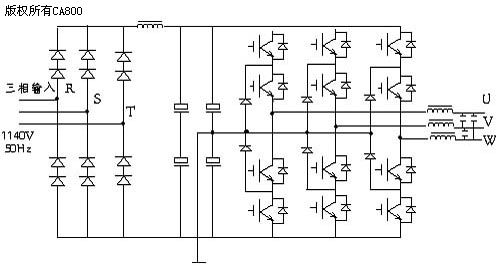

圖一、三電平逆變原理圖

二、現場應用情況

　　2001年9月10日，我們在梁23-平1井安裝試驗了一臺1140V潛油電泵專用變頻器，其主要技術指標如下：

輸入：三相、50Hz、線電壓1140V+15%～20%
容量：75KW
輸出：頻率2～50 Hz 連續可調，額定電壓1140V
過載能力：150%，1分鐘
保護功能：過壓、欠壓、過流、短路、缺相、溫升過高、失速等。
安裝方法：與控制屏串聯，即控制屏的輸出接變頻器的輸入，變頻器的輸出接井下機組。

　　安裝完畢，頻率調至40 Hz試運行1天，日產液量較原來下降10m3.9月11日，將頻率調至47 Hz運行，產量恢復到原來狀態。目前該變頻器運轉正常，運行數據見表1：

表 1、梁23-平1井安裝變頻器前后運行情況統計表

三、效果評價和經濟效益

1、效果評價

　　2001年9月28日，純梁采油廠能源檢測站采用DJYC-95型電機經濟運行測試儀（電流、電壓0.5級，功率1.0級），對梁23-平1井1140V潛油電泵專用變頻器的節電效果進行了現場測試，得出結論如下：

A、功率因數得到提高，由0.671提高到0.759。
B、有功功率降低幅度較大，有功節電率達到了22.49%，無功節電率為39.85%，綜合節電率為23.04%，節電效果較好。（見表2）

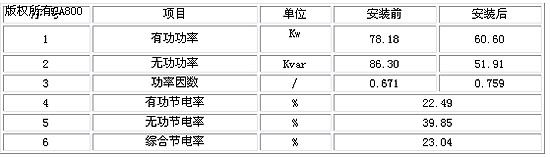

表2、梁23-平1井安裝變頻器前后測試數據表

2、經濟效益：

　　安裝變頻器后綜合節電率為23.04%，年節電15.22萬Kwh，基本電費按0.435元/Kwh計算，則每年節約電費6.62萬元，不到兩年便可收回投資（該變頻器價格為12.5萬元）。

　　另外，由于變頻器實現了電泵的軟啟停，對延長電泵使用壽命將大有益處，可節約維護資金，提高經濟效益。

四、推廣應用前景
　　
　　潛油電泵專用變頻器針對潛油電泵不能自由調節產量這一弊端，有效地解決了這一科技難題，保證了潛油電泵能夠安全可靠地運行，起到了節能增效的效果。但變頻調速技術在潛油電泵井上的推廣應用仍處于起步階段。我廠共有電泵井16口。目前，僅在梁23-平1井應用了該技術。若能在所有電泵井上得到推廣應用，將會大大提高我廠電泵井的經濟效益，因此其推廣前景十分廣闊。

五、對潛油電泵井應用變頻技術的幾點認識

1、潛油電泵井應用變頻技術能夠保證電泵機組工作在最佳工況，可以延長潛油電泵的使用壽命，同時節電效果明顯。
2、潛油電泵專用變頻器存在一次性投資較大、需進一步降低成本的問題，以利于大面積的推廣應用。
3、進一步提高變頻器的硬件設計，軟件開發水平及相關配件的質量，確保其在 使用過程中穩定可靠。
