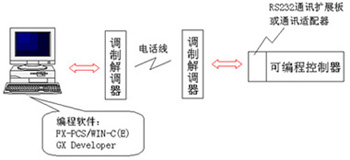

對象: ① 兩臺實達靈犀外置式MODEM ② FX2N PLC + FX2N-232-BD ③ 個人電腦 ④ 電話線(公司內線) 系統示意圖如下:

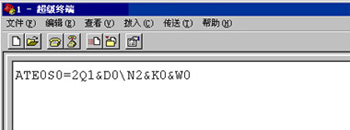

具體步驟: 首先通過Windows自帶的“超級終端”(在9600bps下)對PLC端(被叫端)的MODEM進行設置。所使用的AT指令為:ATE0S0=2Q1&D0\N2&K0&W0。

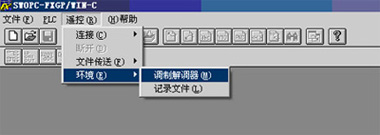

然后通過編程軟件進行撥號連接,當線路連通以后就可以使用程序讀寫和監控等功能進行PLC的遠程維護。 當使用FX-PCS/WIN-C軟件(GPWIN Version 3.0)時: 1. 選擇“遙控”/“環境”/“調制解調器”。

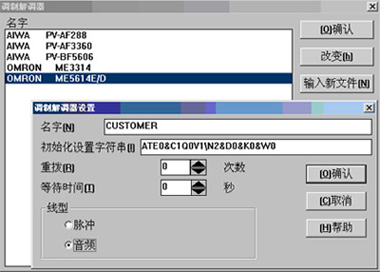

2. 在出現的“調制解調器”對話框中點擊“輸入新文件”,在隨后出現的“調制解調器設置”對話框中設置好“名字”,“初始化設置字符串”及“線型”并確認。
3. 選擇“遙控”/“連接”/“至PLC”。

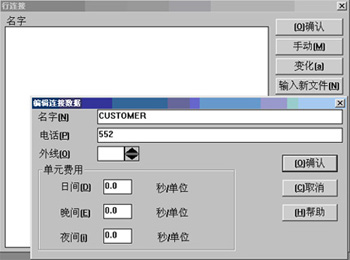

4. 在出現的“行連接”對話框中點擊“輸入新文件”,在隨后出現的“編輯連接數據”對話框中設置好“名字”和“電話”并確認。
5. 此時會出現“遠程站點撥號”對話框。點擊“是”將會與遠程站點進行連接。
6. 當建立起連接以后會在標題欄中顯示當前已連接的時間。
7.選擇“PLC”/“程序讀入...”,在設置好PLC類型并確認以后會從PLC中讀入程序。

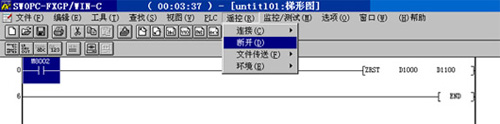

8.如果想斷開連接,選擇“遙控”/“斷開”。
9.此時將會出現“將調制解調器掛起”對話框。點擊“是”將會斷開連接。
控制Modem的所有指令都以AT開始,最后以回車來執行它們,因此稱其為AT指令。 AT指令前綴的兩個字符都應以大寫或小寫(AT或at)輸入,Modem無法辨認At或aT。 以上連接中所使用到的AT指令的含義: E0:命令字符串不回送。 Q0:返回命令執行結果。Q1:不返回命令執行結果。 V1:以字符形式返回命令執行結果。 &C1:數據載波偵聽(DCD)信號將隨著遠程調制解調器送來的數據載波變化而變化。 &D0:DTR永遠保持在ON,調制解調器忽略DTR信號。 &K0:禁止數據流量控制。 &W0:將目前所作的參數存入調制解調器的第0組參數表。 \N2:選擇MNP可靠模式的數據鏈路。 S0=2:調制解調器接收到2次振鈴信號后自動接聽。 &V:顯示當前的調制解調器參數。 &F:恢復到出廠設置。

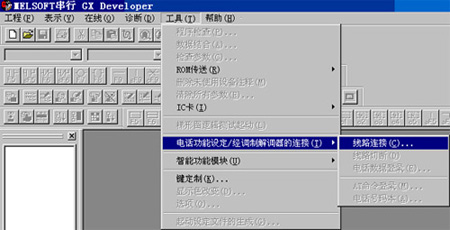

當使用GX Developer軟件(Version 7.08J)時: 1. 選擇“工具”/“電話功能設定/經調制解調器的連接”/“線路連接…”。
2. 在出現的“選擇PLC系列”對話框中設定PLC的類型并確認。

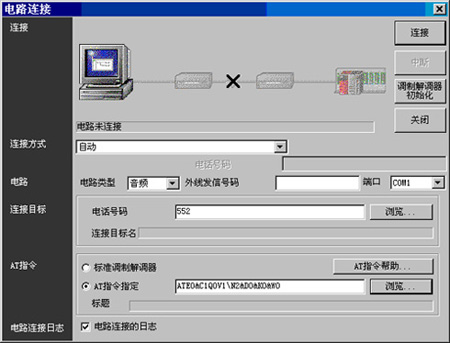

3. 在出現的“電路連接”對話框中指定“電路類型”,“端口”,“電話號碼”和“AT指令”。
注:以上對話框中的“調制解調器初始化”按鈕的作用相當于AT&F,會將MODEM恢復到出廠設置。在“AT指令指定”文本框中所鍵入的AT指令將會在按下“連接”后發送至MODEM,然后會根據“電話號碼”文本框中所鍵入的號碼進行撥號連接。 4.點擊“連接”將會與遠程站點連接,當建立起連接后會出現以下對話框。

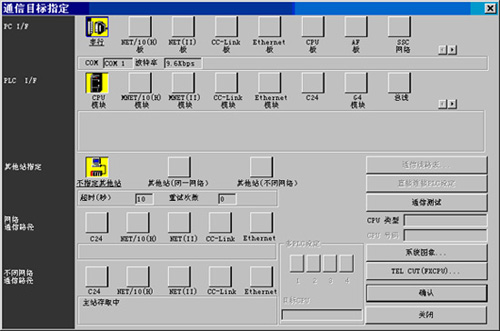

5.點擊“確定”后會出現“通信目標指定”對話框。設定好以后點擊“確認”。

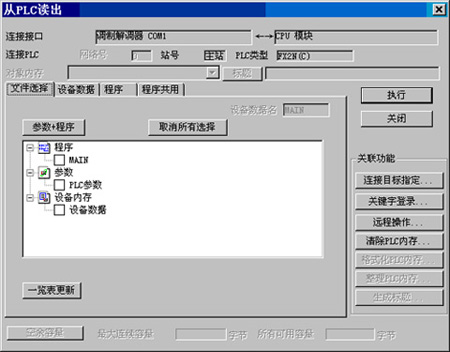

6.此時會出現“從PLC讀出”對話框。在需要讀出的項目前打勾,點擊“執行”后將從 PLC中讀出對應的內容。

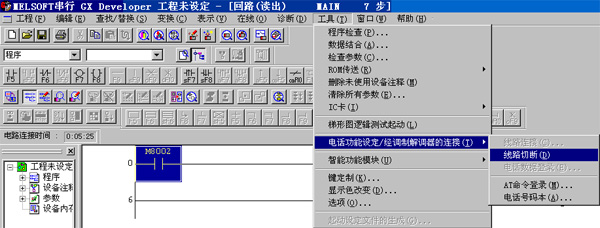

7.如果想斷開連接,選擇“工具”/“電話功能設定/經調制解調器的連接”/“線路切斷”。
8.此時會出現以下對話框。
點擊“是”將斷開連接。
附注: 1.FX2N-232-BD與MODEM之間以及電腦與MODEM之間都是用MODEM本身自帶的線(直通線)進行連接。 2.在實際應用中,有些MODEM只能在GX Developer軟件中實現上述遠程維護功能。比如TP-Link的TM-EC5658V。 3.FX-PCS/WIN軟件當運行在Windows NT4.0、Windows2000或者Windows XP環境中時不能使用以上的遠程維護功能。
| |
|
(轉載)
