1　引言
改革開放以來，我國的國民經濟取得了很大的發展，城市建設日新月異，城市道路交通條件不斷改善。與此同時機動車的保有量不斷增加，有的城市機動車的數量甚至增加了十幾倍，城市道路的建設遠遠跟不上城市機動車的增加，城市交通問題顯得越來越嚴重，給社會、經濟、環境帶來了一系列不良影響，如時間和能源的浪費，空氣和噪聲的污染，交通事故的增加等，因此解決城市交通問題已經到了刻不容緩的時候。
　　　現代科學技術的發展為解決城市交通問題提供了新的方法。實踐證明，在現有的城市道路條件下，利用計算機技術、通信技術和控制技術結合現代城市交通管理技術建立城市交通信號控制系統是一種投資省、見效快的解決城市交通問題的方法。
　　　NATS城市交通信號控制系統是我國自行研制開發的第一個實時自適應城市交通信號控制系統，是“七?五”、“八?五”期間國家重點科技攻關項目，獲國家重大科技攻關成果獎，1996年獲公安部科技進步一等獎，1999年獲國家科技進步三等獎，已經應用在南京、株洲、臺州、南通、泰州、常熟、張家港、富陽等二十幾個城市。
2　NATS系統結構
為滿足城市未來控制范圍的需求，提高系統的擴展能力，強化系統的交通數據與信息的處理、統計、分析、服務能力，NATS系統采用三級分布式遞階控制結構：中心控制級，區域控制級，路口控制級。
3　NATS系統功能
NATS城市交通信號控制系統主要功能如下：
3.1　交通信號控制功能
3.1.1　系統控制功能
　系統控制是指與區域控制計算機相連的道路交通信號控制機都在其控制之下，系統具有下列控制功能：
? 實時自適應優化控制
　　　控制區內道路交通信號控制機與區域控制計算機聯網運行，信號配時方案由系統優化算法軟件根據實際交通狀況實時生成，下載給道路交通信號控制機執行。
? 固定配時控制
　　　控制區內與區域控制計算機相聯的道路交通信號控制機都在區域控制計算機控制之下，信號配時方案使用的是近期實時自適應優化結果，并確有較好交通效益的配時方案。
? 聯機線控
　　　實施線控的路口的道路交通信號機都在區域控制計算機的控制之下，信號配時方案由線控算法軟件實時生成。
? 公交信號優先
檢測公交車輛，根據公交車到達路口情況以及乘客數量決定優先放行權。
3.1.2　單點控制功能
　　　路口信號燈配時由路口的道路交通信號控制機獨立控制，道路交通信號控制機應具有下列單點控制方式：
? 單點優化
　　　根據檢測器檢測到的車流量，由道路交通信號控制機自帶的優化軟件自動生成信號燈配時方案。
? 無電纜線控
　　　道路交通信號控制機按照統一的時間基準執行相互協調的配時方案。
? 感應
　　　根據車輛檢測器檢測的車流信息，對交通信號燈進行實時控制。等等。
3.1.3　特殊控制
　　　系統可以根據實際交通情況，由控制中心發出命令，進行特殊交通控制，系統應具有下列特殊控制方式：
? 定相控制
　　　根據路口交通需求，由任一級控制計算機發出命令，直接強行控制路口交通信號相位的執行時間。
? 模擬手動
　　　根據路口交通需求，由任一級控制計算機發出命令模擬路口交通信號機的手動控制方式。
? 綠波控制
　　　在執行警衛、消防、救護、搶險等任務的時候，其行車路線上的各交通信號燈按車輛到達路口的時間開啟綠燈，保證車輛暢通無阻。
? 手控
　　　由路口交警將路口的道路交通信號控制機手動開關置于“手動”位置，每按一次手動按鈕，燈色變換一次。
3.2　交通信息采集功能
　　　對交通流量、車速、車型、占有率、排隊長度、飽和度等交通信息進行自動采集、計算、存儲；并可以顯示、打印各種報表。
3.3　系統監測功能
　為提高系統的可靠性，系統各控制級設置完備的自檢和監測功能，對系統設備、軟件運行狀況和故障進行全面監測與管理。發現故障立即上報系統綜合平臺。
3.4　遙設信號機參數
　在中央計算機、區域計算機與信號機通信正常的情況下，可調看和修改道路交通信號控制機的各種配時控制參數。
3.5　系統遠程監控與維護功能
　可通過PSTN、DDN、ISDN等遠程聯網方式注冊進入用戶系統，實現系統遠程故障診斷、監控與維護。
3.6　系統互連功能
　　　支持基于TGIS的多種系統集成，實現多系統互聯互控和協調動作。
3.7　交通狀態判別功能
系統能自動識別交通擁堵等級，判別準確度優于80%。
3.8　交通疏導
　利用室外交通誘導屏，可以實現交通流的自動或人工干預疏導

4　NATS系統信號優化
4.1　系統控制原理
　系統優化軟件通過車輛檢測器實時檢測機動車和自行車的信息，通過交通模型預測停車線車輛到達和排隊情況，通過計算和調整飽和度，以減少行車延誤、停車次數為主要目標函數，結合道路交通特點、按小步距逐步尋優的原則，對周期、綠信比、相位差等控制參數進行優化，構成全局優化的實時自適應優化軟件。
4.2　交通控制模型
4.2.1　控制子區的劃分
在一般情況下，一個控制區域由幾十個交叉路口組成，各個局部地區的交通狀況可能會有明顯的差別，各個交叉路口實際所需的周期長不可能都一樣，若在整個區域采用同樣的周期長度，那么大部分路口的周期長度將不是其所需的最佳長度，這樣一來勢必會降低整個系統的交通效益。因此，把整個區域劃分成若干子區，使子區中的路口所需的周期長度比較相近。劃分子區是提高系統交通效益的最為重要的戰略措施之一，其實質就是把交通屬性緊密相關的，即距離相近，所需周期長度相近的路口劃入同一子區，用不同的控制參數來適應各局部地區的交通狀況，簡化優化算法，縮短優化時間，提高系統的實時性。
4.2.2　檢測器位置
根據我們已經完成的系統的情況，綜合各種指標，把檢測器位置定在距停車線30～50米處，其優點如下：
? 避免了干擾，保證了算法和模型的準確性；
? 省去了車流散布的計算和車輛到達停車線的預測，簡化了算法；
? 為綠信比優化的局部調整提供了條件；
? 在系統降級時，該檢測器可用作感應檢測器；
? 縮短了其饋線長度，降低了系統建設費用；
? 便于優化軟件的調試，并可自動計算、調整各進口車道的飽和流率，減少交通調查所花費的人力物力，自動適應變化的路口交通情況。
4.2.3　車輛到達和排隊計算
由于檢測器距停車線很近，車輛到達計算很簡單，只需對車輛到達檢測器上面的情況進行一下修正即可。而車輛排隊計算比較復雜，應根據本周期的車輛通過情況推算上周期的車輛排隊情況，這就是車輛排隊計算滯后了半個周期的原因。
4.3　優化算法
4.3.1　周期長度的優化
周期優化是整個優化算法的基礎，因?yàn)樗母淖儠?huì)引起相位長度和相位差的變化。周期優化以子區為單位進行，在每個周期，對子區中的每個路口，根據一定的飽和度原則，分別計算各自的周期長度，然后根據整個子區的情況，綜合權衡，確定出子區周期長度，其長度應滿足一定的約束條件：即應在其最小周期和最大周期之間。但是為了使相位差有一個相對穩定的值，以便使路口能執行優化相位差，這種每個周期計算出的周期長度并不一定作為路口控制參數使用，而是每隔10—15分鐘選擇最佳的周期長度作為路口控制參數使用，且該周期長度應滿足小步距逐步尋優的原則，其目的是為了保證路口配時具有一定的穩定性和連續性，不至于對交通流產生沖擊。
4.3.2　綠信比優化
為了適合中國城市道路交通特點，綠信比的優化處理分二個層次進行，全局優化與局部調整：
全局優化就是根據等飽和度原則，對周期長度進行分割，每個周期計算一次；
局部調整是在每個相位結束前幾秒鐘，根據檢測器提供的實時信息，調整當前相位的長度，這種調整每個相位進行一次。
4.3.3　相位差優化
相位差優化根據不同的道路交通情況，采用不同的優化算法。對于單向交通，使用最大綠波帶算法計算相位差，這是單向交通相位差的最好結果。否則將根據實測的周期流量圖式，沿某一優化路徑逐個路口進行，對所有路口的相鄰路口，比較其在相位差不變、提前或后移時的交通性能指標，然后決出最佳相位差方案。該方法的實時性和適應性都較好，理論上可以使相位差接近最優。
4.3.4　優化后處理
由于周期、綠信比、相位差這三個控制參數是相互影響、制約的。所以，應對它們進行適當?shù)恼{(diào)整，才能將它們發送給交通信號機。
4.4　公交信號優先
優先發展公共交通，是一種先進的理念，在一些發達國家，市民出行選擇公共交通的比例，已成為衡量城市現代化程度的重要指標。這個比例在倫敦、巴黎、紐約均在70%左右，東京更是高達87%，而在我國的城市中，這個比例大多在20%左右。
在交通信號控制范疇，公交信號優先（TSP）是現階段城市交通信號控制系統的一個發展重點。公交信號優先目的是減少公交車輛在信號交叉路口的延誤，這種考慮的原因在于城市公交車具有客運量大、相對投資小、占有資源少、效率高、人均占有道路少等優點，如果交叉口的延誤用經過交叉路口的全部出行者的總延誤來表示的話，那么一輛滿載乘客的公交車在交叉路口的延誤與一輛小轎車在交叉路口的延誤是不等價的，因此讓公交車在交叉路口獲得優先權，將會極大地減小交叉路口的總?cè)司诱`。
實現公交信號優先主要有兩種方式：
? 采用設置專用車道、安裝專用車輛檢測器，通過交通信號控制機或?qū)Ｓ脵z測設備向交通信號控制系統提供公交車行進信息，系統根據這些信息結合交叉路口的放行相位、周期配時等參數進行優化處理，控制交通信號機調整交叉路口的相位及配時，在保障交叉路口交通順暢且相鄰路口不失協調的前提下，優先放行到達交叉路口的公交車，達到公交信號優先的效果；
? 在公交車上安裝定位設備，通過GPRS/CDMA無線網絡向交通信號控制系統提供公交車行進信息，系統根據這些信息結合交叉路口的放行相位、周期配時等參數進行優化處理，控制交通信號機調整放行相位及放行時間，在保障交叉口交通順暢且相鄰路口不失協調的前提下，優先放行到達交叉路口的公交車，達到公交信號優先的效果。
5　NATS系統人機界面

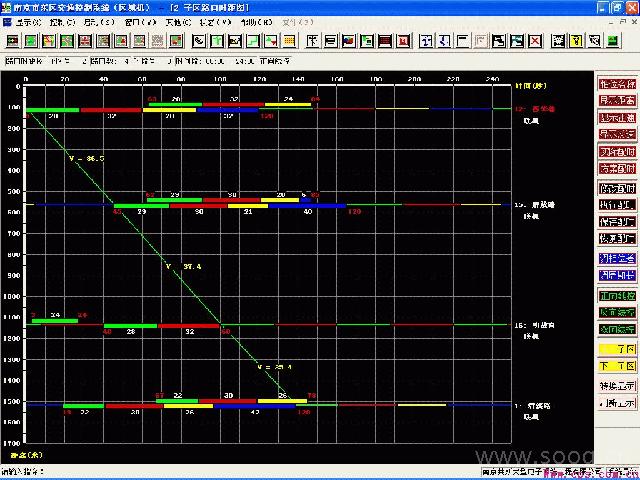

NATS系統軟件采用中文操作界面，人機界面友好，操作方便，可以顯示路口配時參數表、信號機狀態故障表、系統結構圖、路網結構圖、路口結構圖、綠波控制子區時距圖、車道周期流量圖、車道流量占有圖等畫面。（參見圖3—圖4）

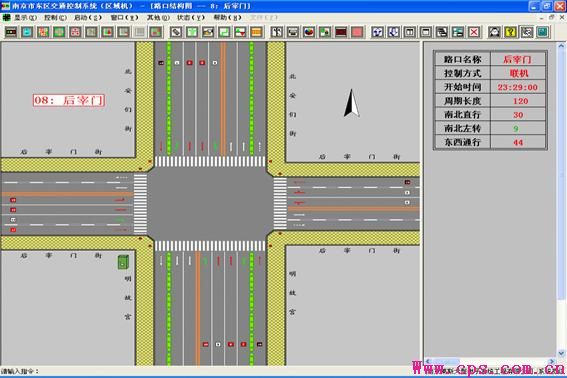

圖3：路口結構圖

這些畫面既可以單獨顯示，也可以同時顯示，可以改變其大小和位置。同時顯示多個畫面時，利用“窗口”菜單中的“重疊排列窗口”和“緊密排列窗口”命令，可安排這些畫面的顯示；也可利用“窗口”菜單中的“分隔窗口”命令對某個畫面進行分隔顯示，以比較畫面中的不同部分。

6　結束語
　　　城市交通信號控制系統是現代城市交通管理的重要環節，也是智能交通系統的重要組成部分，其建設的目的在于通過運用高科技手段優化交通控制，緩解交通擁擠，縮短旅行時間，減少交通事故。
　　　本文介紹了國內自行研發的NATS城市交通信號控制系統的結構、功能、主要設備以及信號優化原理，可為相關技術人員提供參考。
