XK715B機床
我廠上世紀九十年代初期從上海第四機床廠引進的立式。該機床原數控系統配置為美
A-B公司的8400MP，X、Y、Z軸驅動均為安川驅動裝置，主軸驅動為安川。該機床作為我廠重點設備之一，承擔著重要的任務，運行一直比較穩定。但是，近年來，由于設備購置早、使用時間
及控制系統嚴重老化，故障頻繁不斷。另一方面，數控系統及驅動裝置的版本相當?shù)?，生產廠家?guī)缀跻呀?jīng)停產，購置備件十分困難且昂貴。我們對板級上的元器件也作過多次修復，隨著企業生產任務的繁重，設備故障率節節攀升，我們根據實際情況進行了仔細討論和分析，決定對該機床進行改造。二 改造方案
1 數控系統及驅動
經過反復的比較，我們選擇了SIEMENS 802D數控系統。該系統具有免維護，其核心部件PCU （面板控制單元）將CNC、PLC、
機界面和通訊等功能集成于一體，可靠性高、易于安裝；SINUMERIK802D可控制4個進給軸和一個數字或模擬主軸；通過生產現場總線PROFIBUS將驅動器、輸入輸出連接起來；模塊化的驅動裝置SIMODRIVE611UE配套1FK6系列伺服，為機床提供了全數字化的動力。此外，該系統可通過視窗化的調試工具軟件，便捷地驅動
數，并對驅動器的控制參數進行動態優化。 SINUMERIK802D也集成了內置PLC系統，對機床進行邏輯控制，采用標準的PLC的語言Micro/WIN進行控制邏輯設計，并且隨機提供標準的PLC子程序庫和實例程序，簡化了設計過程，縮短了設計周期。 在改造過程中，驅動裝置按照西門子系統配套的標準配置以達到系統性能的最佳，保證機床改造后運行的穩定性和可靠性，且便于日后的維護。原主軸電機為同步電機，改造后將主軸電機更換成普通的三相交流異步電機，采用變頻器來驅動主軸電機。
2 部分
經查，該機床的各方面機械性能都非常完好，無需作較大的更換或修復，由于機床的X、Y、Z三直線軸將采用配套的西門子交流伺服電機，根據實際需要，應重新連接上相協調的減速器裝置來滿足電機與絲桿間的聯結。
此外，自動潤滑裝置和冷卻裝置均完好，全部保留。
三 改造的實施及主要內容

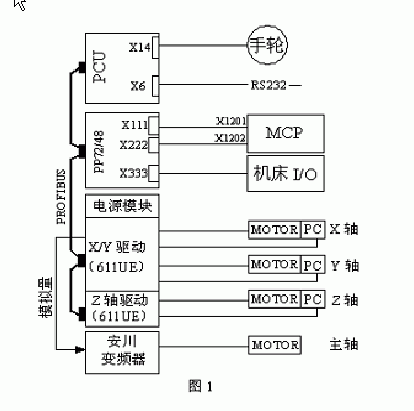

1 改造后，整體連接的結構圖如圖1所示：
根據調試手冊的說明連接好各硬件設施，調試前應仔細檢查連接有無錯誤。考慮到該機床的輸入/輸出點需要的數量比較少，因此決定僅僅使用一個PP72/48裝置已經完全足夠，將PP72/48的X111、X222用于MCP的連接，而X333用于機床的I/O，該連接方法在手冊中無案例說明，但事實上只是由I/O點的需求數量來決定的，無需按照標準使用兩個PP72/48。
2 電氣配置及基本參數的設定
由于各電器元件都已經全面老化，且在改造中對系統及驅動都作了完全改動，同時，為了機床改造后在運行中的穩定性打好基礎，我們按照新設計的電氣控制原理圖重新進行元器件的選型，一并配置新的電器柜和操作柜等設施。
NC調試過程主要包括系統初始化和基本參數的設定，其中，系統基本參數主要有：總線配置、驅動器模塊定位、位置控制使能、傳動比、坐標速度和加速度、回參考點等等。
3 PLC程序的設計與調試
采用SIEMENS 802D系統所使用PLC非常簡單、方便而且靈活。只有采用PLC802編程工具3.1以上的版本才可以使用梯形圖編制用戶程序，我們使用S7-200作為編程工具。在CD盤工具盒（Tool box）中配備了“PLC802文件庫”，其中包含了子程序庫，并且給標準的車床和銑床分別配置了編程實例，因此，使用起來更是得心應手。
由于本次改造的機床為標準銑床，在應用過程中只需對其銑床的編程實例作一些簡單地修改和擴展即可完成所需要的PLC程序。在子程序中，根據不同功能分別進行了定義，主要包括PLC-INI（系統初始化）、EMG-STOP（急停處理）、MCP-802D（傳送控制面板的I/O狀態到接口）、AXES-CTL（各坐標軸控制）、LUBRICAT（定時、定量潤滑控制）、COOLING（冷卻控制）等。在應用的過程中應注意以下問題。
（1）在例子程序的急停處理塊中，未對模塊上電過程結束（PO-END：M130.7）到#T-72準備完成的響應過程存在延時的情況做考慮。在調試中我們發現，實際上該延遲時間客觀上是存在的，時間的長短因電源模塊的性能而異，如不做延時，對急停報警的處理將可能遇到麻煩，常常需要反復多次地按“RESET”鍵才能使電源模塊正常準備，急停才能報警清除。鑒于安全考慮，我們在梯形圖中將一個“RESET”的常閉點串聯到使能結束點的后面，正常上電后，按住“RESET”鍵保持適當?shù)臅r間，便順利完成電源模塊的正常準備。當然，也可直接增加一個延時或定義一個備用鍵加在使能完成的后面。
（2） 在PLC程序中，其中有一程序段涉及到MD14510[16>的設定來確定是車床還是銑床的邏輯關系，例子程序中選中的是車床，該處應做恰當?shù)卣{(diào)整和修改，否則控制面板的部分功能不能使用，我們在使用時就碰到Z軸無法運動，只有X、Y軸能運動。
（3） SIEMENS 802D系統MCP板的車床版和銑床版是通用的，在定義各軸的方向鍵時可以自己靈活定義，所使用的銑床例子程序Z軸正/負向為對角定義。
4 主軸的調試
西門子802D系統對于模擬主軸功能是將SIMODRIVE 611UE閉路控制模塊的模擬輸出作為設定點輸出，而且將編碼器接口（-X472）作為TTL實際值輸入。此時，數字進給軸作為轉換軸用于模擬主軸的設定值，我們才用總線地址為“12”的X軸作為轉換軸。由于我們本次改造采用普通的三相交流異步電機無需編碼器反饋，對于無直接編碼器的模擬主軸需將主軸參數MD30200設定為“0”。此外，我們采用的變頻器的型號是CIMR-G7A4015的安川變頻裝置。

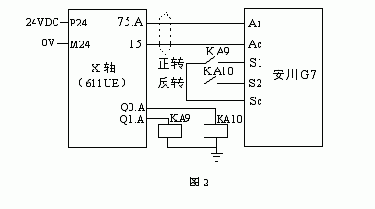

（1）611UE與安川變頻器的硬件連接如圖2所示：
（2）用做好的“驅動器調試電纜”將個人PC與611UE的X471連接起來，通過驅動器調試工具SimoCom U對X軸驅動器的有關參數和設置進行定義（按照調試手冊操作），存儲并復位。
（3）對變頻器送電，試在手動操作下運行電機，測試變頻器及電機的好壞；然后，在自學習模式下自動檢測電機的各項參數，待變頻器自動保存后，將變頻器菜單轉換到運行模式。
（4）NC側主要功能參數的設定
主要參數設定值如下：
13060[0>=0（總線地址為12）;
13070[0>=8000H;
30134=2;
30110=1;
30120=2;
30220=0;
30230=2;
特別提到的是參數13070[0>千萬不能忘記設定，否則會出現無法清除的報警信息為：“26015 DRIVE-TELEGRAM-TYPE P915[3> INVAILD”,且功能依然未生效。此外，如果誤將MD30120設置為“1”還可能出現“2001 PLC停止”報警，同時PLC停止運行。
檢查模擬接口的相關參數的默認值為：“MD32250=100；MD32260=3000”。先不忙調整模擬接口的模擬，重新啟動機床，其模擬主軸功能已經生效。試運轉模擬主軸，確認模擬電壓和正反轉運行的信號給定都無誤。

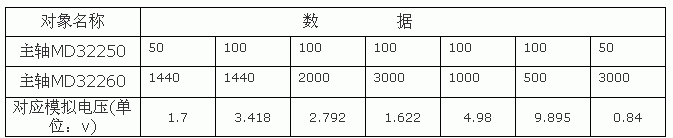

如果運行電機的速度達不到標準速度，應通過MD32250和MD32260來調整模擬接口。在試電機的過程中，我們發現模擬電壓的給定值最大只有3.4V左右，該測試電機額定速度為1440r/min，MDA方式下執行指令均為“M03 S1440”，在修改參數MD32250和MD32260的調試過程中，得到如下表的幾組測試數據。
從上表的試驗數據可以看出規律，在給定同一轉速指令下，參數32250設定值（有效范圍：0~100）越大，給出的模擬電壓會越大；參數32260設定值越大，給出的模擬電壓越小。抓住了
一規律對模擬電壓的調整便可順利的完成。在調試過程中，應將電機在最高轉速時對應給出的模擬電壓壓值調整到10V為宜。到此，主軸調整功能基本完成。
