捷高科技（蘇州）有限公司　王帥

摘要：本文介紹了美國羅克韋爾ControlLogix5000及SLC500系列PLC和RSView32在膨潤土防水毯（GCL）生產線中的應用，對自控系統的硬件組態和控制功能及其實現作了詳細描述。

關鍵詞：ControlLogix5000 SLC500 Device Net 遠程監控 GCL

1 引 言

　　捷高科技（蘇州）有限公司（CETCO）在環保產品和各種服務方面擁有超過70年的研究與市場推廣經驗。產品在滿足國內市場的同時也頻繁出口到亞太其他國家。CETCO生產的膨潤土防水毯（GCL）在全球市場占有率超過60%。GCL系列產品被廣泛應用于大量環保項目中，如生活垃圾填埋場，工業危險廢物填埋場，礦山尾礦處理，油槽防漏，地下建筑和景觀工程，地鐵，隧道，水利工程等，在全世界擁有眾多備受信賴的業績。GCL生產線（應用ControlLogix5000 PLC）及熱熔膠機系統（應用SLC 500 PLC）與RSView32軟件配合實現了對整條生產線的遠程監控，構成一條全自動生產線。本文將對其基礎級自控系統進行詳細介紹。

2 生產工藝簡介

　　CETCO的生產線為完全進口設備，針刺機由國際著名非紡織設備制造商專門為CETCO設計制造，采用多項專利技術。與之配套的電氣控制部分完全是由美國羅克韋爾公司提供的集成式智能化IntelliCENTER馬達控制中心MCC；選用當前先進邏輯控制模塊，具有遠程控制、診斷功能，方便全球?qū)＜覍ο到y(tǒng)維護及搶修；所有運動部件都可實現數字控制，達到快速、準確、穩定的效果。是目前國內唯一一條整個生產過程均由電腦進行全程監控的GCL生產線，最大限度的降低人為因素而導致可能的失誤。

　　整條生產線(見圖1)包括放卷設備、撒土設備、針刺機、切邊設備、收卷設備等等?？刂葡到y(tǒng)大量使用了羅克韋爾公司的PowerFlex70系列變頻器，用于生產工藝中所需變頻調速的電動機。該類型變頻器具有Device Net通訊功能，大大方便了整個控制系統的通訊和保證系統的穩定性。生產工藝主要為：首先，放卷設備將無紡布和編織布放卷；其次，送料系統將膨

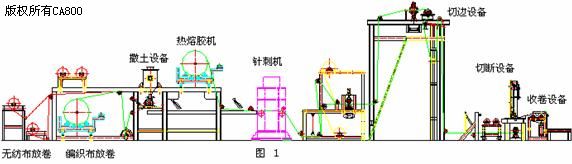

圖1 膨潤土防水毯生產線

　　潤土送到撒土設備；然后，撒土設備將膨潤土均勻撒在編織布上以后覆蓋無紡布再經過針刺機以不同頻率進行針刺，切邊設備再將其左右兩邊進行修整，使產品更加整齊美觀；最后，由長度測量系統控制每一卷長度，切斷后收卷、包裝即完成了一卷膨潤土防水毯的生產。其中，熱熔膠機只在生產帶膜產品時投入使用。

3 系統構成及配置

　　(1) 系統結構

　　整個控制系統分中央控制室在線計算機和遠程監控室（生產辦公室）計算機與ControlLogix5000（控制GCL生產線）和SLC500（控制熱熔膠機）組成一個整條生產線的局域網，然后通過無線發射接收裝置與公司服務器連接實現Internet遠程監控功能。

　　該系統中ControlLogix5000通過Device Net網絡與生產線中監控各個電動機的E3系列熱繼電器及變頻器通信，實現控制電動機啟動、停止及速度給定并采集各個電動機工作的電流和故障信息。

　　SLC500在控制熱熔膠機時，亦通過Device Net網絡控制兩臺變頻器以達到兩臺膠泵轉速的連續可調，并且通過固態繼電器控制加熱器使溫度保持恒定。

　　ControlLogix5000和SLC500之間通信充分利用了SLC500 CPU模塊自帶的DH+網絡接口與ControlLogix5000中的DH+網絡通信模塊1756-DHRIO連接構成了DH+網絡以實現數據交換。

　　(2)具體配置

　　兩臺裝有RSView32遠程監控軟件的高性能PIII作為上位機，分別放置于生產線（用于現場工藝控制）和辦公室（用于遠程監控）

　　·GCL系統

　　電源模塊1塊、CPU（1756-L55）、數字量直流輸入模塊（1756-IB16）5塊、數字量交流輸出模塊（1756-OA16）2塊、模擬量I/O模塊（1756-IF4FxOF2F）1塊、高速計數器模塊（1756-HSC）1塊、Device Net網絡通信模塊（1756-DNB）1塊、DH+網絡通信模塊（1756-DHRIO）1塊、EtherNet/IP網絡通信模塊（1756-ENBT）1塊。

　　·熱熔膠機系統

　　電源模塊1塊、CPU（1747-L542C）、Device Net網絡通信模塊（1747-SDN）1塊、RTD熱電阻輸入模塊（1746-NR8）3塊及（1746-NR4）1塊、組合式輸入/輸出模塊（1746-IO12）1塊、直流輸出模塊（1746-OB32）1塊。

4 軟件設計

　　(1) PLC軟件設計

　　控制程序軟件分別使用上位機軟件RSView32及RSLogix5000（ControlLogix5000 PLC）和RSLogix500 English（SLC 500），操作系統為Microsoft Windows XP。這里主要介紹一下GCL生產線PLC的程序。RSLogix5000編程軟件的樹型程序結構，易于創建管理任務程序和數據結構，使程序更具人性化，可讀性強。

　　其中，我們將整條生產線程序命名為Controler Suzhou_GCL，然后將我們在程序中要使用的變量，以及PLC輸入和輸出點在控制器變量Controller Tags里定義，為了方便記憶，我們可以根據現實中的功能定義為別名（Alias Name），如產品實時長度我們可以定義為Current_Length。在控制器故障處理Controller Fault Handler中，我們要編寫程序?qū)刂破鞴收蠒r，PLC需做出的動作。同樣，在電源出現異常時，PLC需做出的動作也需要在上電處理Power-Up Handler中編程。

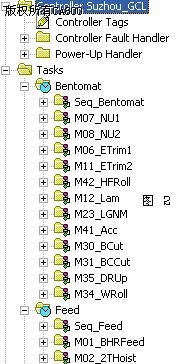

圖2 控制程序軟件

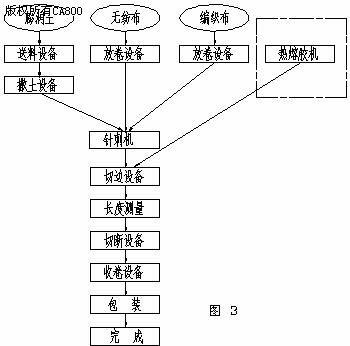

圖3　生產工藝流程

　　在編制此程序時，根據生產工藝流程(見圖3)在任務Tasks下建立了GCL生產線主工藝Bentomat、送料Feed等周期性任務與主任務Main Task共同完成整條生產線的自動控制。在主 任務Main Task中編寫生產線啟動、停止和子程序調用指令。然后我們按生產工藝流程將各種電動機分類到周期性任務里，在每一個周期性任務中細化程序。如在圖2中，首先在GCL生產線主工藝Bentomat中建立順序控制程序Seq_Bentomat；然后，編寫此任務中所有電動機程序（控制及各種信息），包括兩個無紡布放卷電動機M07_NU1和M08_NU2；兩個切邊電動機M06_ETrim1和M11_ETrim2；撒土電動機M42_HFRoll；加緊產品電動機M12_Lam；擺動桿驅動電動機M23_LGNM；加速滾筒驅動電動機M41_Acc；切斷刀片驅動電動機M30_BCut；切斷刀橫向行使驅動電動機M31_BCCut；提升滾筒驅動電動機M35_DRUp；收卷電動機M34_WRoll。每臺電動機分別包括變頻器通 訊程序FVNR、報警程序Alarms、控制程序Control、電動機運行時間統計程序Hourmeter等等，這樣使得程序系統性、可讀性大大增強，方便程序變更和改進。例如，圖4中為2噸行車電動機編制控制程序，因為它是送料設備，我們將其分類到周期性任務Feed中，命名為M02_2THoist，并在其中建立其功能程序和梯形圖程序。

圖4　2噸行車電動機編制控制程序

　　在GCL生產線中，要保證整條生產線有條不紊、可靠的工作，線速度的配合和順序控制是系統設計的關鍵。與針刺機相關的輔助設備基本上都參與針刺機主電動機的聯鎖（因為送料系統有中間儲存設備，并不影響產品實時生產，故無直接聯鎖，以增加設備的開機時間，提高生產效率），包括針刺機曲軸箱油泵潤滑系統、撒土系統、收卷系統等。生產線運行過程中，在裝有RSView32軟件的監控計算機上可以更改每臺電動機的手動和自動控制模式，并且可以讀取該電動機的工作實時電流，如圖5。當任何一臺電動機出現故障，計算機上將會出現故障報警信息，并根據對產品質量的影響程度作出是否停止整條生產線的動作。維修人員將根據顯示的故障信息及時排除故障，使故障的影響最小化，最大程度上增加開機時間。但是當現場產生報警停機時，在操作員確認并復位之前，將不能啟動生產線。

圖5　讀取電動機的工作實時電流

　　另外，線速度配合是本條生產線的一個相當重要指標，主要表現在收卷加速滾筒驅動電動機A和針刺機出口滾筒驅動電動機B轉速的配合。當A轉速快于B，會造成驅動B的LG變頻器因為過壓（OV）而報警；當A轉速慢于B，會造成產品堆積纏繞進滾筒，甚至拉斷。因此，在程序設計中，我們采用了閉環PID控制，根據A反饋的轉速轉換成線速度，與B的當前轉速對應的線速度在PLC程序內進行比較，然后PLC根據比較結果發出模擬信號給驅動A的變頻器，使其轉速做出相應變化以達到線速度的統一。

　　(2)RSView32軟件設計

　　畫面顯示功能：為了使整條生產線一目了然，在操作畫面中以主要生產工藝環節為基礎，用簡潔明了的線條組合，生成監控畫面。另外可以靈活使用RSView32軟件中Library(位于Graphics目錄下) 的各種常用圖形，不僅減少工作量，同時還增加了監控畫面的美感。

　　(3)報警畫面

　　當前報警使用RSView32軟件的Alarm Bar功能，實時監控現場設備的運轉情況，一旦出現故障，動態顯示報警信息，使操作員第一時間得到信息以便采取措施。為了方便維修工檢修和故障統計，運用RSView32軟件的Alarm Summary功能，就可以輕松實現。

　　(4)組態畫面

　　在主畫面中，使用RSView32軟件的按鈕功能，將各個需要監控的畫面分別對應到相應的標題按鈕，在各個子畫面中，在分別設置一個返回和各個畫面的切換按鈕，使頁面轉換變的簡單易行。

　　充分發揮RSView32軟件的標簽占位符（Tag Placeholders）和參數（Parameters）功能，兩者完美的配合，用最少的畫面達到更多的監控功能，讓程序設計者大大降低了勞動強度，達到了事半功倍的效果。由于GCL生產線中大量使用了電動機，并且每臺電動機的操作（包括手動、自動選擇；開、停機選擇；正、反轉向選擇；復位和確認等）和顯示（包括故障報警、電動機實時電流、狀態）功能基本相同（見圖5）。因此，為了更方便組態和程序的管理，我們依舊采用和PLC編程相似的處理方法，將各種標簽分門別類，根據生產工藝自定義一些文件夾和變量名。這樣，我們只需要做一個畫面，來監控不同電動機。

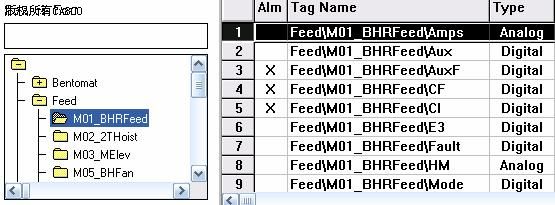

圖6　監控不同電動機　

　　在組態畫面中，我們有兩種選擇：

　　·使用參數文件（Parameter File）

　　Display <畫面名稱> /P<參數文件名>

　　·變量名列表（Listing tag names）

　　Display <畫面名稱> /T<變量名>，<變量名>

　　在程序設計中，GCL生產線組態使用了第2種。例如：我們要對灰塵控制室旋轉給料電動機進行監控，我們只需在生產工藝畫面中單擊相應電動機圖標，打開灰塵控制室旋轉給料電動機的監控畫面。其按鈕對應命令為：

　　Display Motor_Pop_UpA /TFeed\M01_BHRFeed

5結束語

　　該自控系統集中體現了美國羅克韋爾自動化公司的PLC控制技術、畫面監控技術、Device Net網絡通訊技術以及變頻調速技術的優勢，使整條自動化生產線的控制系統設計、調試時間大大縮短。在系統運行初期，該系統可由美國CETCO總部工程專家遠程監控，當生產工藝發生改變，專家們可以遠程變更和改進程序，大大方便了解決現場問題的能力，使我們深深感受到Internet和自動化技術給我們帶來得好處。

參考文獻

[1] Logix5000 Standard Procedures Guide

[2] RSView32 Software, Version 6.3 Procedures Guide

[3] SLC500模塊化硬件結構安裝和操作手冊

作者簡介

王帥（1979- ）男 2002年畢業于哈爾濱理工大學自動控制專業，大學本科，曾從事中央空調自動控制系統設計、調試，參與了煙臺冰輪股份有限公司第一座氟工質自動化冷庫設計和調試?，F(xiàn)負責捷高科技（蘇州）有限公司生產線設備管理及自控系統改進。
