寧波捷創技術有限公司 潘芝渭
摘要：開曼鋁業（三門峽）集成過程控制系統下設八個子系統，負責全廠生產的數據采集和實時控制，并通過以太網光纖環網將信息集中到中央控制室的服務器，實現分散控制和集中管理的目的。本文詳細介紹在ControlLogix平臺上開發的集成過程控制系統硬件、軟件設計。
關鍵詞：集成架構 ControlLogix 氧化鋁
1 引言
開曼鋁業位于陜西省陜縣境內，是三門峽建市以來投資最大的工業項目，占地面積一平方公里，鋁土礦取自本地。采用國際先進的拜耳法生產工藝，設計年產氧化鋁120萬噸。
開曼鋁業（三門峽）在初期的方案設計敲定后即開始系統、品牌的招標，在國內、外多家系統廠商激烈競標的情況下，羅克韋爾自動化的集成過程控制系統脫穎而出，博得專家評委的一致青睞，最終中標。
集成過程控制系統以羅克韋爾自動化的集成架構為核心，是一套全面集成的過程控制解決方案。集成架構作為一種技術框架,將車間現場不同的應用項目通過統一的控制、可視化和通信平臺集成在一起。這樣一來，所有的數據都能夠在整個企業內進行無逢的傳遞。這正是現代化鋁廠真正需要的東西。
整個工程分為一期、二期和二期擴建三個項目。一期工程于2005年12月26日順利投產；二期工程于2006年9月29日出料，二期擴建工程于2007年1月底建成投產。至此，開曼鋁業達到年產氧化鋁120萬噸的生產能力，達到設計目標，羅克韋爾自動化集成過程控制系統在國內氧化鋁行業首次大規模應用獲得成功。
2 氧化鋁生產過程的特點和控制要求
2．1 氧化鋁生產過程簡介
氧化鋁是一種兩性氧化物，能溶解于酸中也能溶解于堿溶液中。因此，由礦石中提取氧化鋁的方法分為酸法和堿法。開曼鋁業采用拜耳法堿法生產工藝。
拜耳法的基本原理有兩條：
?。?）用NaOH溶液溶出鋁土礦所得到的鋁酸鈉溶液，在添加晶種不斷攪拌和逐漸降溫的條件下，溶液中的氧化鋁便呈AI(OH)3析出；
?。?）分解得到的母液（主要含NaOH），經蒸發濃縮后在高溫下用來溶出新的一批鋁土礦。
交替使用這兩個過程，就能夠連續地處理鋁土礦，從中不斷析出純的AI(OH)3產品，構成所謂的拜爾法循環。
拜耳法的實質就是使如下反應在不同條件下朝不同的方向交替進行：
式中當溶出一水鋁石和三水鋁石時X分別為1和3，當分解鋁酸鈉溶液時X=3.
2．2氧化鋁生產對自控系統的要求
氧化鋁生產的多工序性，工序之間的互相制約性，要求控制系統必須長期連續穩定運行。被控量既有溫度、壓力、流量、液位、密度等物理量，又有NT、A/S（硅鋁比）、αK（濃度）、AI2O3等化學量，對自控系統的實時性、準確性、安全性等方面提出了極高的要求。
3 集成過程控制系統的硬件設計

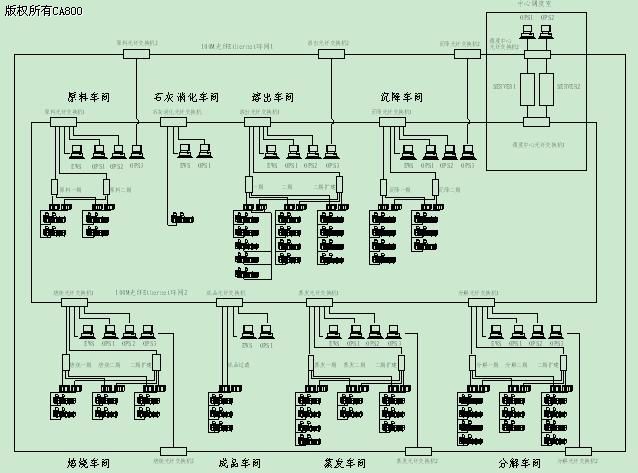

圖1 網絡拓?fù)鋱D
3．1 慨述
集成過程控制系統是一個分布式控制系統。
系統下設原料磨、石灰消化、溶出、沉降、種子過濾、蒸發、成品過濾、焙燒八個過程控制子系統（車間），每個車間均有一臺工程師站EWS和2-3臺操作員站OPS。車間內部工藝參數的數據采集、實時監控、數據處理等信息的傳輸由ControlNet控制網實現。整個氧化鋁廠的主要生產操作由這八套子系統完成。
集成過程控制系統的信息層采用EtherNet/IP工業以太網，通過以太網將上述八個車間的信息傳送到全廠生產信息調度中心，該中心設有兩臺服務器SERVER1、SERVER2和兩臺操作站OPS1、OPS2，對全廠生產過程進行集中監視、控制和管理。
整個控制系統共配置有35個CPU模塊，650多個I/O模塊，100多個通信模塊，這些模塊分別安裝在近90個機架上。用于控制4000多點模擬量和9000多點開關量，系統網絡拓?fù)湟妶D1。
3．2冗余技術是集成過程控制系統的基礎[1]
這個由13000多個控制點構成的龐大的自動控制工程，如果因故障停止運行，每天經濟損失高達100多萬元人民幣，如何保證氧化鋁生產長期連續穩定運行，決不是一句套話，一句口頭禪，而是擺在每一個設計、調試人員面前必須解決的基本課題。
具體而言，我們需要找到下述五種故障的解決途徑：
第1種故障：CPU故障；
第2種故障：控制層網絡故障；
第3種故障：信息層網絡故障；
第4種故障：主機硬件故障；
第5種故障：軟件故障。
我們雖然知道：1756/1757系統硬件模塊的平均無故障時間（MTBF）在150萬小時左右，并且獲得了TUV的SIL2的認證。以每天24小時，每年365天計算，模塊在171年內將不會失效。但實際上，影響系統有效性的因素遠不只模塊本身，更重要的是如何用上千個模塊構建一個穩定合理的系統。就象鋼鐵，可以造就萬噸巨輪遠航四海，也可能變?yōu)槌翜S海底的一堆銹鐵一樣。
羅克韋爾自動化集成過程控制系統的冗余技術合理地解決了這些問題。
所謂“冗余”，是指“一個具有相同設備功能的備用系統”，當主設備出現故障時，冗余設備是可以立即使用的替代設備。
3．3控制器冗余

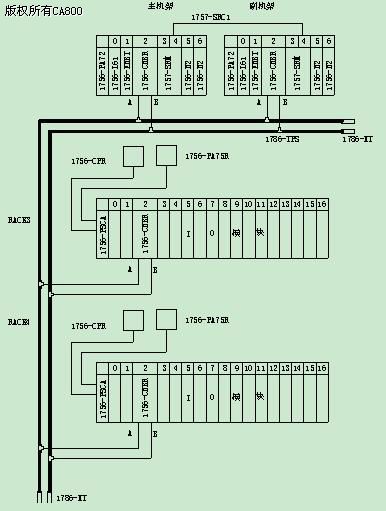

圖2 硬件冗余
3.3.1控制站冗余
兩個互為冗余的控制站配置必須完全相同（圖2中的主/從機架），冗余功能是依靠冗余模塊1757-SRM實現。當主控制器失效時，從控制器在100ms內接替主控制器，主從控制器的同步對用戶來說是完全透明的，冗余模塊之間通過冗余的光纜連接。
冗余功能的主要特性如下：
※ 同步透明性：控制器的同步不會引起任何可能的控制中斷。
※切換透明性：主從控制器切換時，除了觸發相應的報警或事件，不會對操作產生其他的影響，切換的時間可以忽略。
※可靠的存儲：當進行同步數據傳輸時，只有主機架和從機架都收到相同的信息時，系統才確認數據傳輸成功。
※切換時數據連貫性：進行冗余切換時，輸出保持不變，保證過程不發生擾動。
※完全不要用戶編程。
3.3.2電源冗余
圖2所示，每一個I/O遠程機架配置一組1756-PAR2冗余電源（每組冗余電源由兩個1756-PA75R電源模塊，兩根1756-CPR電纜和一個1756-PSCA適配器構成）。它們分別由兩路不同的系統供電，當任一路供電系統故障時，另一路仍保持供電，因此可以確保I/O機架供電不間斷。
3.4 控制層網絡冗余
圖2中1756-CNBR是ControlNet通信模塊，它有兩個冗余的網絡通道：A口和B口，使控制信息實現冗余。傳送速率達5Mbps,傳送介質是75Ω阻抗的1786-RG6同軸電纜，通過BNC連接器與ControlNet總線相連。
3.5 信息層網絡冗余
信息層網絡故障借助交換機冗余和雙光纖環網兩個途徑解決（見圖1）。
3.5.1交換機冗余
每個車間的現場信息，是通過兩個冗余以太網交換機獲取，例如圖1溶出車間，左邊的交換機接收來自一期、二期和二期擴建主機架上的1756-ENBT模塊信息，右邊的交換機接收來自一期、二期和二期擴建副機架上的1756-ENBT模塊信息，這樣做的好處是現場信息具有冗余功能。
3.5.2雙光纖環網
全廠設有兩條100m光纖以太網環網。
(1)環網1
設有9個以太網光纖交換機，用于原料磨、石灰消化、溶出、沉降、分解、蒸發、成品和焙燒等8個車間的現場數據和冗余服務器（ServerS、erver2）進行數據交換。
(2)環網2
設有7個以太網光纖交換機，并在原料磨、溶出、沉降、分解、蒸發和焙燒等6個主要車間各設一臺操作員站OPS3，可以監視全廠其他車間的運行情況（只看不控）。
環網1和環網2是兩個獨立的網絡，他們之間只有一個通信通道，即信息只有通過服務器才可以進行交換。
服務器采用雙層網絡結構，下層以太網（環網1）直接接處理器，上層以太網（環網2）接操作站，上、下二層網絡只能通過冗余服務器才能進行通信，互不影響，上層網故障不影響下層網正常工作。
需要說明的是：光纖以太網交換機對網絡性能起到十分重要的作用，本系統選用ED6008-MM-SC型光纖交換機[2]，該交換機可進行流量設置，也可對端口進行控制，交換機的電源具有冗余功能，故障恢復時間小于300mS，可以有效的防止網絡堵塞。
3.6服務器冗余
采用主/從服務器結構。當主服務器出現故障時，從服務器自動轉為主服務器，提供與控制器/RTU的通信、數據采集等功能，并為其他操作站提供服務。主服務器定時將數據庫中的所有數據信息傳送到從服務器，以確保主/從服務器之間的完全同步。
3.7其他可靠性措施（圖3）

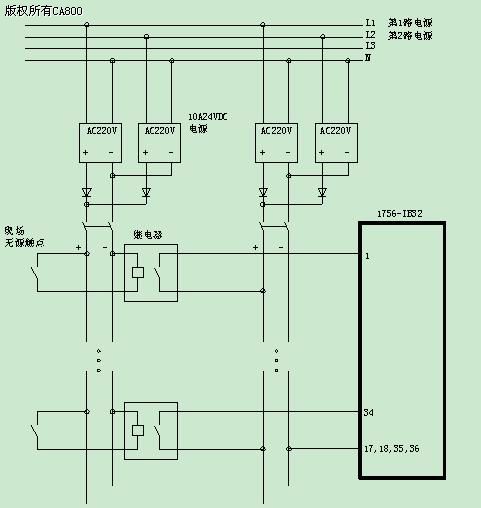

圖3 開關量輸入隔離
(1)信號隔離
開關量輸入/輸出經過繼電器隔離；模擬量輸入/輸出經過模擬量隔離器隔離[3] ;
(2)繼電器一次回路、二次回路、模擬量隔離器由三路獨立的冗余直流電源供電;
(3)工程師站、操作員站和服務器均由UPS不間斷電源供電.
4 集成過程控制系統的軟件設計
軟件設計主要包括兩大部分：控制程序設計和監控畫面設計。軟件編制是在工程師站完成的，在這里進行集成過程控制系統的①編制程序②組態網絡③開發操作界面。為此，在工程師站（操作系統為Windows2000 SP4）安裝了下列軟件：
(1)RSLinx Classic Gateway：通信功能;
(2)RSLogix5000：編程功能;
(3)RSNet Worx for ControlNet：網絡配置;
(4)RSV Studio for RSV Enterprise：操作員界面開發.
羅克韋爾自動化的集成架構主要由Logix控制平臺、NetLinx通信網絡、ViewAnyWare人機界面和FactoryTalk企業實時數據交換技術構成。本文以鋁廠生產流程中最重要的環節-高壓溶出車間（一期）為例，說明集成架構的優勢。
4.1 網絡組態
一期控制系統由兩個冗余機架和五個遠程I/O機架組成，首先用RSNet Worx for ControlNet軟件進行網絡組態，為了避免網絡負荷過重，將遠程機架分成兩組（相應地在兩個冗余機架上各插有2塊1756-CNBR/D模塊），組態后獲得圖4。
經組態后，機架上的任一點的信息，利用ControlNet特有的“生產者/消費者”通信模式，無須編寫程序就可以被其他車間的處理器讀取，實現各個處理器之間的標簽共享。使設計人員能夠?qū)⒅饕τ迷谌绾巫屜到y(tǒng)完成控制任務，而不是編寫與其他處理器通信的程序。

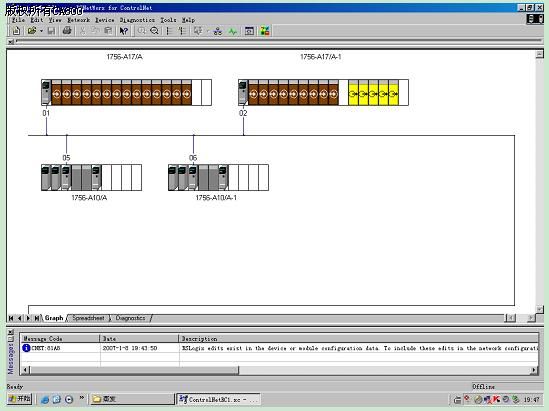

圖4溶出車間一期控制網組態
4.2 控制程序的設計[4]
溶出車間由數十條單回路或串級調節回路組成，用來完成礦漿進料流量、料位、溫度及密度調節，生產工藝對實時性有嚴格的要求。利用RSLogix5000的多任務編程方式，將控制程序安排在三個任務中去完成，即主任務、模擬量控制任務和馬達控制任務（圖5）。

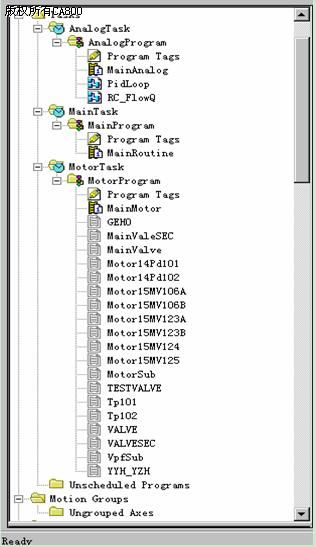

圖5 多任務編程
在每個任務中，又構建了程序（Program）和多個例程（Routine）。每個程序都有屬于自身的數據（Program Tags）,可以避免和其他程序發生沖突。通過控制器標簽（Controller Tags）,實現與其他處理器的數據交換。對每個任務分配合適的周期和優先權，只要到達周期性任務的周期，該任務會中斷任何低優先級的任務，執行一次，然后將控制權交回到先前任務的停止處，多任務控制方式滿足了溶出過程高實時性的控制要求。
溶出車間需要對100多臺電動機、變頻器和各種閥門進行實時控制，其數據的組織和管理是一個十分繁重的任務。我們利用RSLogix5000可以自定義數據結構的功能，按照工藝要求自定義四種數據結構：電動機、普通閥、調節閥、變頻器（圖6），不但大大縮短了創建數據結構的時間，而且提高了程序的可靠性和可讀性。圖6右邊窗口顯示了變頻器數據結構VPF。

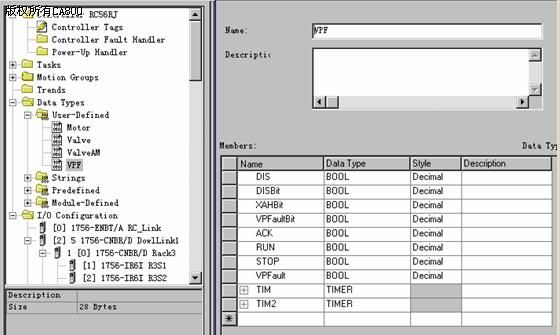

圖6 用戶自定義數據結構
4.3 監控畫面的編制
RSView Studio [5]用于創建豐富的圖形顯示畫面，生動形象地反映生產過程。通過這些顯示畫面允許操作員直接對生產過程進行操作。
由它開發的人機界面畫面既可應用于傳統的、單機HMI應用，又適應于大型分布式的現代工業自動化應用。
以溶出車間為例：掛接在環網1上的工程師站EWS及操作員站OPS1、OPS2工作于單機模式，可以監視和操作本車間一期、二期和二期擴建所有設備，掛接在環網2上的操作員站OPS3工作于分布模式，在調度中心冗余服務器上進行操作權限設置，即可在溶出車間監視全廠其他車間的運行工況（但不可對其他車間的設備進行操作）。
監控畫面要求對氧化鋁生產過程自動控制與監督管理。模擬量控制包括溫度、壓力、液位、流量等參數的顯示、報警、自動調節和控制；開關量控制包括各種溶液泵、真空泵、空壓機、冷凝水泵、攪拌電機等電機設備的遠方起?？刂坪吐?lián)鎖、運行狀態監視、閥門控制和聯鎖控制；根據工藝流程及生產操作原理，編制各種流程顯示畫面、趨勢及歷史曲線等；設置安全機制，分別對操作員站、工程師站的權限進行限制；對生產過程實時參數進行采集、存儲、定時報表打印等。
圖7，8和9分別是溶出車間的總貌和PID調節器實例。

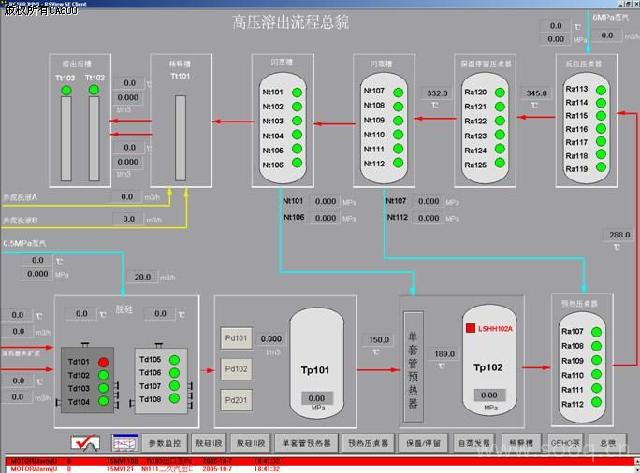

圖7高壓溶出流程總貌
該畫面顯示了高壓溶出的主要工藝流程及參數，操作員可以通過該畫面對主要參數進行監控。
·當點擊圖中各個參數后面的單位符號時，將彈出相應的趨勢圖;
·畫面上相關設備位號后的圓圈為紅色表示該設備沒有投入使用，為綠色表示該設備已投入使用;
·畫面最下方是報警行，你可以看到最近發生的報警;
·點擊畫面下方的按鈕，將進入相應的子畫面。

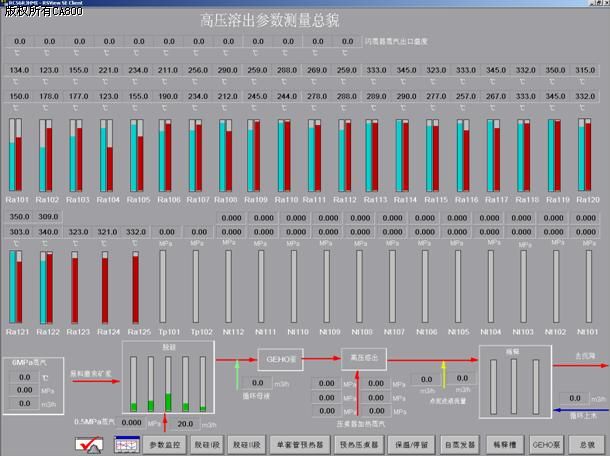

圖8 高壓溶出參數測量總貌
該畫面、高壓溶出的主要工藝參數監控畫面，操作員可以通過該畫面監控高壓溶出的主要參數：
·當點擊相應參數后的單位符號時，將顯示相應的趨勢圖;
·畫面最下方是報警行，你可以看到最近發生的報警;
·點擊畫面下方的按鈕，將進入相應的畫面。

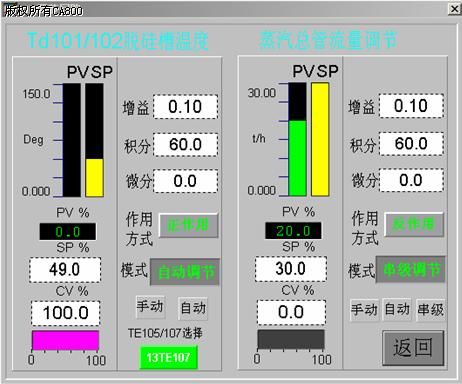

圖9 Td101/Td102脫硅槽內礦漿溫度串級調節回路
圖9中，以Td101/Td102脫硅槽內礦漿溫度為主調節回路，以進入Td101/Td102脫硅槽脫硅蒸汽流量為副調節回路，構成串級調節回路，通過調節13FCV104調節閥，控制進入Td101/Td102脫硅槽脫硅蒸汽流量。其中“13TE105/107選擇”按鈕是主回路的溫度測量值，用來選擇Td101脫硅槽漿液溫度13TE105或選擇Td102脫硅槽漿液溫度13TE107。
4.4 服務器
服務器用于對數據的采集、控制、記錄和報警，并向操作員站提供人機界面服務。
服務器采用DELL公司的產品，并安裝了網絡版軟件。
監控系統有下面三個特點：
(1)一次性完成標簽創建工作
在RSLogix5000中定義的標簽，借助Factory Talk企業實時數據交換技術，在REView SE 的畫面中可以直接引用，而不必象過去那樣導入、導出所需的數據。
(2)RSView SE Server冗余
當主Server出現故障時，自動切換到從Server.當主Server再次可用時，它自動重新繼續執行HMI Server的任務。從而保證Server組件向Client提供連續的信息，提高系統可訪問性，確保用戶監控到生產現場的運行情況，為他們做出重要的決策提供信息支持。
(3)全局報警
報警匯總畫面反應當前報警狀況，報警內容包括：報警描述、報警類型、報警值、報警日期、報警時間等，點擊“Ack Current”按鈕，將對選定的那條報警進行確認，點擊”Ack Page“按鈕，將對該頁的報警項進行確認，點擊”Ack All”按鈕，將對所有的報警進行確認。
報警項顯示紅顏色，表示該報警存在且操作人員還沒有進行報警確認，確認后將顯示紫色。報警項顯示紫色，表示該報警已進行確認，但報警依舊存在，當報警消失后，該報警項也將從報警頁中消失。
4.5 操作員站
開曼鋁業八個主要車間，每個車間設有2-3個操作站。
操作站是DCS控制系統的人機界面，采用DELL高性能計算機，安裝有RSView SE人機界面接口軟件，是操作員監視、管理和操作生產過程的窗口。所有生產過程信息通過操作站呈現在操作員面前，所有的操作、控制和管理指令，也通過操作站下達。操作站供操作人員使用，由系統工程師管理和維護。
操作站的安全管理
每臺操作站均有對應的登錄、注銷窗口，點擊登錄按鈕，輸入相應的用戶名和密碼后可進入監控畫面，每個用戶均有相應的權限，只有管理員才有所有權限，可對任何參數進行修改，有些參數如PID參數操作員用戶不能修改。
5 集成過程控制系統在開曼鋁業成功應用的意義
開曼鋁業創造了兩個奇跡：
一是：從溶出車間投料到焙燒出氧化鋁，僅用了18天時間;
二是：從溶出車間投料試車到生產出一級品氧化鋁僅用了26天時間。
在中國氧化鋁工業歷史上少有的速度，不但給開曼鋁業帶來了巨大的經濟效益，而且產生了良好的周邊效應。
5.1企業經濟效益
(1)節約能源;
(2)降低成本;
(3)減少操作人員;
(4)提高了生產的安全性;
(5)提高了產品的生產率、合格率。
5.2地區效應
開曼鋁業利用本地礦山資源生產合格的鋁產品，將三門峽的資源優勢最大限度地轉變?yōu)榻?jīng)濟優勢，不但帶動了整個三門峽地區經濟發展和社會進步，而且對優化全國鋁工業布局和結構有重大意義。
5.3 輻射效應
開曼120萬噸氧化鋁工程的建成投產，是羅克韋爾自動化集成過程控制系統成功應用的范例，因此，成了兄弟單位競相參觀學習的樣例工程?？梢钥隙?，在不久的將來，我們將看到更多的集成過程控制系統在氧化鋁行業獲得應用。
目前，開曼鋁業生產穩定，設備運轉正常，各項生產指標逐步優化，員工素質日益提高，正在向更高的生產目標奮力前行。
參考文獻
[1]Rockwell Automation:ControlLogix選型指南
[2]Moxa Networking:Industrial Ethernet Solutions for Control and Automation
[3]深圳萬訊自控有限公司.工業儀表產品樣本
[4]Allen-Bradley:Logix5550控制器指令集參考手冊
[5] Rockwell Automation:RSView Supervisory Editiion User’s Guide Volume 1
作者簡介
潘芝渭(1947-) 高級工程，現就職于師寧波捷創技術有限公司，負責產品的應用項目開發。
