廣州市自來水公司西村水廠 許永康

摘要：本文介紹了A-B PLC與Pro-face人機界面通過串口建立通信，同時A-B PLC又與A-B的變頻器通過DeviceNet組網，這樣PLC向上接收觸摸屏發出的指令，向下把指令發送到變頻器，從而建立起一個穩定可靠的自動投加系統。

關鍵詞：Pro-face人機界面 A-B PLC DeviceNet A-B變頻器

1 引言

　　羅克韋爾（Rockwell）是全球著名的電子控制和通訊設備制造商，旗下的艾倫-布拉德利（Allen-Bradley）品牌以其可靠性著稱于工業控制和自動化領域。

　　普洛菲斯（Pro-face）是世界上第一個生產觸摸屏的廠家，在人機界面領域里一直充當領頭羊的角色，產品不斷升級，推陳出新。目前的GP2000系列，性能好，功能強，是同行中的佼佼者。

　　DeviceNet具有成本低廉、安裝快捷、故障時間少的特點，它是在控制器局域網（CAN）技術的基礎上，加入了生產者/消費者通訊模式，從而形成的現場總線網絡。它允許您通過網絡將現場設備與控制器連接在一起，這樣就不再需要將每個設備用硬接線的方式連接到I/O模塊上，從而降低了花費在接線上的時間和金錢。

　　本文基于自來水廠投加系統的設計，著重介紹通過A-B PLC 、Pro-face觸摸屏、A-B變頻器等組成的自動投加系統的實現方法。

2 投加系統簡介

　　目前，自來水廠在凈水工藝上經常采用原水投加凈水材料的方法，因此，投加物的均勻度、投加量的控制能力都將直接影響到出廠水的水質。眾多的凈水材料有不少是粉末狀的，傳統的人工直接投加不能滿足科學生產的需要，所以急需一套穩定可靠的自動投加系統。為了更好的提高投加的均勻度，一般采用先把粉末開成溶液，然后再投到水里的。如圖1所示，先通過溶配機把粉末狀的凈水材料和水混合開成溶液，然后再輸送到儲液罐進行充分的攪和，最后才通過螺桿泵把溶液投放到水里。這樣均勻度和投加量就能得到很好的控制。

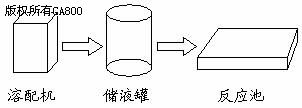

圖1自動投加系統示意圖

3系統聯網方案

　　本系統對溶配機采用了PLC直接控制，這樣既減少了電氣元器件又簡化線路，同時還通過觸摸屏把相關的過程變量準確及時地顯示出來，供值班人員作參考之用。為了能夠準確地控制投加量，采用變頻器控制螺桿泵來實現投加量的線性可調，同時對頻率的設置及一些相關量的控制就是通過觸摸屏在現場來實現。系統的部分網絡結構如圖2。

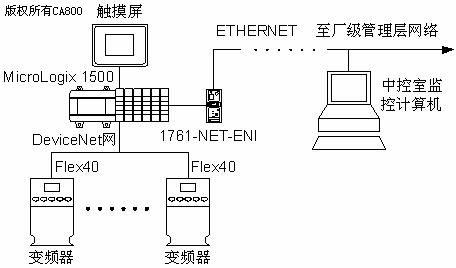

圖2系統網絡拓?fù)浣Y(jié)構示意圖

　　由圖可知，PLC在這里起到橋梁的作用，向上接收觸摸屏發出的指令，向下把這些指令發送到相應的元器件（變頻器、繼電器、指示燈等），同時PLC又把接收到的信號（壓力、液位、按鈕信號等）向上傳送到觸摸屏供顯示之用，其中參與控制的信號，已經在底層程序中實現了。系統指令的流向如圖3所示。

圖3系統指令流向示意圖

4 系統硬件介紹

　　可編程控制器（PLC）選用A-B微型系列中最高級的MicroLogix 1500，這是一種功能強大的小型控制器。它使用羅克韋爾編程軟件RSLogix，具有和MicroLogix 1000，SLC系列控制器相同的指令集。

　　人機界面（HMI）選用Pro-face 具有領先信息技術的GP2000系列，型號選用GP2301-LG41-24V，因?yàn)樗δ荦R全而且價格低廉。畫面編輯使用GP-Pro/PBⅢ軟件，該軟件簡單易用，非常適合初學者。

　　變頻器選用A-B PowerFlex變頻器家族中尺寸最小并且效率最高的PowerFlex40交流變頻器。PowerFlex40具有強大的通訊功能，只要配置不同的通訊卡就可以能組成DeviceNet、EtherNet/IP、Profibus網絡，本系統就是選用22-COMM-D通訊卡來組成DeviceNet網絡。同時，因?yàn)镻LC選用的是MicroLogix 1500，所以在通訊模塊上選用DeviceNet掃描模塊1769-SDN來配置DeviceNet網絡。

　　DeviceNet RS-232轉換器——1770-KFD，它的作用是將個人計算機、工作站、筆記本電腦等接入DeviceNet網，從而可以直接在計算機上對現場設備的操作進行編程。

　　以太網通訊模塊——1761-NET-ENI，它的作用是把該系統連接到廠的以太網上，方便遠距離訪問各種重要數據。

5 系統軟件介紹

　　DeviceNet網絡的配置：

　　(1)配置計算機接入DeviceNet網絡。硬件使用1770-KFD，軟件使用RSLinx。當計算機通過串口與1770-KFD的RS232接口連接好后，則軟件的配置過程如下：啟動RSLinx，點擊“Communications”——“Configure Drivers”，則會出現“Configure Drivers”的對話框，在上方的下拉表里選擇“DeviceNet Drivers (1784 PCD/PCIDS,1770-KFD….)”此項，接著在出現的驅動選擇對話框中選擇“Allen-Bradley 1770-KFD”，然后再簡單地設置一下就行了。又當1770-KFD的DeviceNet接口接到DeviceNet網時，在Rslinx就會出現類似本系統的畫面（如圖4）。

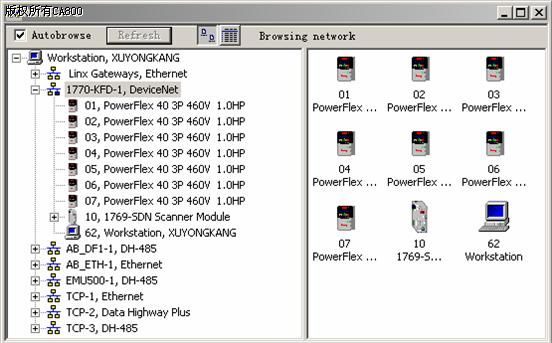

圖4計算機接入DeviceNet網絡圖

　　(2)配置接入DeviceNet網絡的設備參數。圖4只能看到接入DeviceNet網絡的設備，但是不能對這些設備進行參數的設置，實現這一步要通過DeviceNet網絡配置軟件RSNetworx For DeviceNet，配置過程非常直觀，只要開啟了RSNetworx并依次點擊“Network”——“Online”選擇圖4的1770-KFD的鏈接后就會出現如圖5的畫面，然后就可以通過1769-SDN對各DeviceNet網上的設備進行設置了，主要是地址映射的建立。

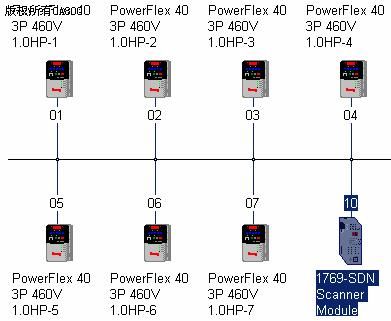

圖5 RSNetworx配置DeviceNet的網絡圖

　　(3)程序的開發

　　對A-B PLC進行編程，用的是Rockwell的RSLogix系列編程軟件，對MicroLogix 1500而言，就要用到RSLogix系列的RSLogix 500，因?yàn)楸鞠到y(tǒng)用的PLC處理器單元是具有兩個串口的1764-LRP，所以要用到RSLogix 500 5.0版本。編程如圖3所示，主要包括對溶配機、變頻器的控制，壓力、流量的讀取以及為觸摸屏、遠程監控計算機提供數據和接收它們的指令等。

　　(4)以太網的設置

　　本系統是通過以太網接口模塊1761-NET-ENI接入廠的以太網，那么首先就要對1761-NET-ENI 進行配置，主要是通過ENI Utility軟件來為1761-NET-ENI配置一個IP地址，設置過程比較簡單，當然遠程監控計算機就是通過RSLinx來連接1761-NET-ENI模塊的，從而就可以對MicroLogix 1500進行讀寫操作了。

　　(5)遠程監控畫面的編輯

　　在水處理行業，很多都是使用A-B的PLC，所以監控畫面的編輯就是通過Rockwell組態軟件RSView來實現。本系統使用RSView32，該軟件被評價為目前最好的人機接口產品之一。主要功能畫面有：反映所有設備運行狀態的主畫面，反映各設備運行狀態的子畫面，記錄投加量實時的歷史趨勢畫面等。

　　(6)人機界面畫面的編輯

　　Pro-face的人機界面畫面編輯軟件是GP-Pro/PBⅢ，該軟件集畫面創建和邏輯編程于一體，特別適合初學者的簡單編程，本系統人機界面的作用有：

　　·對變頻器的開、停、頻率設置、故障清除等的控制;

　　·對溶配機的一步化及各部件的單獨控制，以及故障的顯示及報警;

　　·對各儲液灌液位進行監視報警。

6 結束語

　　經過現場調試，實現了應用Rockwell自動控制系統來控制這個投加系統，實際應用證明，此自動控制系統非常穩定、可靠，而且應用很方便，能滿足生產的各種需要。同時此配置也是一種比較經濟的方式，在其他的行業或者比較大型的生產線也可以這樣應用，值得大力推廣。

參考文獻

[1] GP軟件操作應用基礎

[2] GP軟件高級應用手冊

[3] PowerFlex DeviceNet Adapter User Manual

[4] 《PLC&FA》網絡版
