傳統機械發動機的噴油系統憑借其可靠性、易維護性一直在不斷地發展和使用。進入21世紀以來，隨著人們對能源、環保的意識和要求日益提高，傳統發動機的脈動噴油系統已經不能夠滿足現代發動機的要求。因此，現代發動機的共軌燃油噴射技術在避免了傳統發動機缺點的基礎上，得到了快速的發展，已經成為燃油噴射的主要發展趨勢。

一、傳統機械燃油噴射系統

傳統機械式燃油噴射系統如圖1所示。主要包括：油箱、低壓、輸油泵、燃油濾清器、高壓燃油泵、噴油器以及油管等。工作過程是：發動機曲軸通過齒輪帶動噴油泵的凸輪軸轉動，把燃油從油箱送到輸油泵，形成低壓，再經過燃油濾清器，一部分供給高壓的噴油泵，另一部分回到油箱。進入噴油泵的燃油，通過高壓油管輸送到噴油器，當壓力超過噴油器的開啟壓力時，噴油器開啟，進行噴油。

柴油噴油泵的控制依賴于發動機。主要體現在：發動機給噴油泵提供動力，發動機每旋轉2圈各缸做功1次，噴油泵旋轉1圈，對各缸進行1次燃油噴射。這樣來看，噴油泵噴油的大體時刻就由發動機間接控制，并且柴油機供油壓力隨發動機轉速的變化較大。噴油提前器是在發動機轉數較高的時候使噴油泵的凸輪軸相應地提前一個角度，滿足發動機高速時的要求。調速器是通過感應元件感知發動機的各種工況，對柴油發動機進行控制，主要是滿足怠速時的穩定性和超過標定轉速時的斷油，其余工況依靠感應元件和調速器內的彈簧的平衡來穩定發動機的轉速。這種機械式噴油泵的形式主要有直列式噴油泵和VE式分配泵。

傳統的機械柴油噴射發動機不能更好的對噴油時刻和噴油過程進行控制，已經不能滿足節能和環保的要求。在此條件下，電控共軌柴油噴射系統應運而生，并且得到了快速的發展。

二、電控共軌燃油噴射系統

20世紀40年代電控共軌燃油噴射技術首先在航空發動機上應用，20世紀50年代在賽車發動機上廣泛應用。20世紀90年代，柴油機的電控供油系統開始在實際應用中大量使用。主要有日本電裝公司和豐田汽車公司ECD-U2系統、博世公司和D-C公司電控共軌式燃油噴射系統。

（一）共軌系統的組成

相對于傳統機械式噴油系統，電控共軌式噴油系統要復雜得多，從壓力的產生機構到噴油量的控制機構都有了很大的改進。主要包括：高壓供油泵、燃油濾清器、高壓共軌管、電控噴油器、電控單元ECU、各種傳感器等。機構的改進決定了電控共軌系統相對于傳統機械式噴油系統有了很多的優點。

（二）共軌技術的原理

共軌技術通過共軌直.接或間接地形成恒定的高壓燃油，分送到每個噴油器，并借助于集成在每個噴油器上的高速電磁開關閥的開啟與閉合，定時、定量地控制噴油器噴射到燃燒室的油量，從而保證柴油機達到最佳的霧化、燃燒和最少的污染排放。

共軌技術是指高壓油泵、壓力傳感器和ECU組成的閉環系統中，將噴射壓力的產生和噴射過程彼此完全分開的一種供油方式。由高壓油泵把高壓燃油輸送到公共供油管，通過對公共供油管內的油壓實現精確控制，使高壓油管壓力大小與發動機的轉速無關，可以大幅度減小柴油機供油壓力隨發動機轉速的變化，因此也就減少了傳統柴油機的缺陷。ECU控制噴油器的噴油量，而噴油量的大小取決于燃油軌（公共供油管）壓力和電磁閥開啟時間的長短。

（三）共軌技術的發展階段

國外在柴油機電控高壓共軌燃油噴射系統方面的研究開展得較早而且比較深入，有多種共軌系統已經投產，并與整車進行了匹配應用。日本電裝公司的ECD-U2系統是電控高壓共軌燃油噴射系統的典型代表，該系統不僅能實現△噴射，還能實現預噴射和靴型噴射。

共軌噴射的發展大體經歷了3個階段，如表1所示。

從表1中可以看出：共軌噴射的最高噴射壓力在不斷提高，這樣對于噴射品質的提高有著重要的意義。壓力越高，燃料霧化越好，顆粒越小越均勻，燃燒越充分，經濟性、動力性和排放性均好，但這對噴射系統的要求也越高；噴射的次數不斷增加，可以實現滿足發動機燃燒和排放的多次噴射，可以控制燃燒的不同階段噴油量和噴油速率，使燃燒更充分，熱效率提高；在最小穩定噴射量上，3個階段的每次的噴射量在下降，這說明每次噴射時候可以使噴射更均勻、更細密，噴油和斷油更干脆，反應靈敏，響應特性好，這樣有利于燃燒，減少積炭的產生。

（四）共軌技術的特點

柴油機共軌技術是集成了計算機控制技術、現代傳感檢測技術以及先進的噴油結構于一身的新技術。該技術的主要特點有：①采用先進的電子控制裝置及配有高速電磁開關閥；②采用共軌方式供油；③高速電磁開關閥頻響高，控制靈活；④系統結構移植方便，適應范圍廣。

該技術在汽車上的使用，是世界汽車工業為滿足日益嚴格的廢氣排放標準而采取的必然步驟。

三、機械柴油噴射與電控共軌柴油噴射的差異比較

機械柴油噴射與電控共軌柴油噴射的差異主要表現在燃油的供給方式和對噴油時刻的選擇上。

傳統機械式噴油系統高壓油管內的油壓是瞬間脈動高壓，主要是由柱塞連續供油形成的。這種脈動對于噴油器噴油的穩定性有很大的影響，使得噴油器容易產生噴油波動，在高壓油管中使燃油產生壓力波，壓力波在高壓油管中來回振蕩，在下一循環中會產生波動的疊加或減弱效應。由此，噴出的油霧顆粒不均勻，易出現二次噴射或多次噴射，從而燃燒不充分，經濟性變差，動力性下降，熱效率降低，排放物增加。

傳統機械式噴油系統的噴油量主要是受負荷的影響，負荷調整噴油量即通過提前器和調速器對此油量進行修正，但不能實現精確的控制。

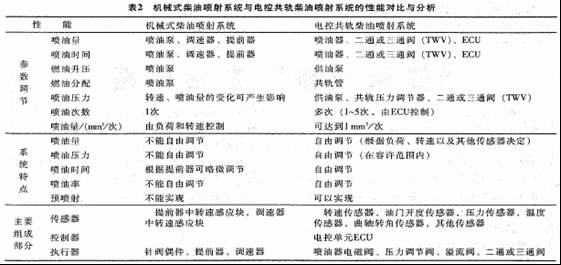

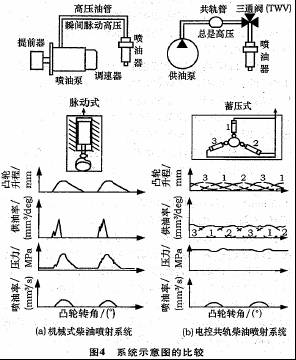

2種系統的系統示意圖比較如圖4所示，性能對比與分析如表2所示。

電控高壓共軌燃油噴射系統高壓油管內的壓力總是保持在比較恒定的范圍內，這是因?yàn)楣┯捅卯a(chǎn)生的脈動油壓在共軌管內的容積增加時，產生諧振效應，使壓力的波動減小和削弱，當油壓變化時，由壓力調節器起作用，將噴油器的燃油壓力調節到比較恒定。

電控高壓共軌燃油噴射系統的噴油量是由多因素控制的，控制噴油量的基本因素有負荷（油門開度表示）、轉速、水溫、進氣溫度和油溫，以及燃油油壓「和尾氣中含氧量的多少。確定噴油量的同時，由ECU控制電磁閥開啟時間的長短，確定每次噴油量大小。

電控高壓共軌燃油噴射系統的特點是：噴油定時與噴油量的控制相互獨立，噴油壓力和噴油持續期不受發動機負荷和轉速的影響；各缸的噴油壓力、噴油量和噴油始點可自由調整，從而實現對噴油正時、噴油量和噴油速率的最優控制；噴射壓力很高且噴射可靠，能實現多種噴油規律等。這些特點對實現柴油機高效、清潔、低噪聲的燃燒過程起到了顯著的作用。

電控高壓共軌燃油噴射系統的優點是噴油壓力柔性可調，在不同負荷和轉速下都可確定所需的最佳噴油壓力。同時由于實現了對噴油正時、噴油量和噴油速率的最優控制，因而改善了柴油機的燃燒過程，減少了排氣顆粒和NO-X的排放，降低了燃燒噪聲。另外它對燃油經濟性的改善也是十分明顯的。目前電控高壓共軌燃油噴射系統的發展趨勢是更高的噴射壓力（200MPa）、更小的噴孔直41（0.11～0.13mm）、更短的響應時間（0.1ms）、更低的功率消耗（采用壓電晶體噴油器）和功能更完善的軟件。電控高壓共軌燃油噴射系統的不足之處在于系統比較復雜；為了實現精確的控制，對傳感器的精度要求較高；隨著共軌壓力的不斷提高，對共軌系統各部件的性能要求也越來越苛刻。另外，來用電控共軌燃油噴射系統后，需對發動機結構進行相應的改進，尤其是對缸蓋的設計。以上這些決定了電控共軌燃油噴射系統的應用成本相對較高。

四、電控燃油共軌技術的發展

電控燃油共軌技術現在已經是柴油和汽油發動機的主要發展趨勢，但是在新技術的使用過程中，根據不同發動機的使用特點，使得電控燃油共軌技術在不同的使用條件下，在與發動機系統的匹配上還有很大的發展空間，尤其是在共軌技術的研究與開發方向上。

（一）共軌技術的研究與開發熱點

如何解決高壓共軌系統的恒高壓密封問題。

如何解決高壓共軌系統中共軌壓力的微小波動所造成的噴油量不均勻問題。

如何解決高壓共軌系統的多MAP（三維控制數據表）優化問題。

如何解決微結構、高頻響電磁開關閥設計與制造過程中的關鍵技術問題。

（二）共軌技術對環境保護的促進作用

高壓共軌系統是目前最為先進的燃油噴射系統，被世界內燃機行業公認為20世紀三大突破之一，它能夠在不同工況下都以120MPa的噴射壓力實現穩定可控噴射，使柴油機各工況的燃燒達到最佳狀況，性能大大優化，排放中的有害成分進一步減少。高壓共軌系統是柴油機滿足歐洲Ⅱ號、歐洲Ⅲ號甚至歐洲Ⅳ號排放法規的理想燃油噴射系統。共軌技術有助于減少柴油機的尾氣排放量、降低噪聲、燃油消耗等。它在有利于地球環境保護的同時，也必將促進柴油機工業、汽車工業及相關工業的發展。
