一、前言

汽車線控轉向系統將傳統的轉向系統分為兩個獨立的子系統，即駕駛員操作子系統（轉向盤系統）和車輪轉向驅動控制子系統（轉向驅動控制機構），子系統之間通過總線相連。由于取消了作為連接傳動的轉向柱，兩者之間沒有直接的力傳遞，只有數據信號的傳遞。駕駛員操作轉向盤的信號由傳感器測出并處理，經總線送到轉向驅動控制系統，控制并驅動車輪的轉動；路面對車輪的反力以及車輪的轉角通過車輪轉向驅動控制系統的傳感器測出送給轉向盤控制系統，并以阻力矩的形式反饋到駕駛員手上，形成所謂的路感[1]。因此對整個線控系統的控制有兩部分[2]:（1）車輪轉向驅動的控制，包括車輪快速響應轉向指令和車輪的回正控制；（2）轉向盤的控制，包括轉向盤對駕駛員的路感控制和轉向盤回正控制。

路感是汽車行駛過程中，路面反饋于駕駛員手上的力隨汽車行駛狀況變化的關系，原則上，與車輪側向力有著對應關系的那部分反力不應太小，而與側向力無關的各種摩擦力矩越小越好[3]，因此就需要對前輪側向力進行檢測。較常見的方法是在前輪上安裝力傳感器，測量的結果經處理后傳遞到轉向盤控制系統中[1-2]。這種方法的好處是回饋力直接和路面的狀態相關，比較接近機械轉向機構的路感。然而也帶來一些問題:首先路面對轉向系統的作用力既包含了側向力也包含了各種摩擦力矩，而摩擦力矩對路感來說是噪聲，應盡量減小，傳感器將所有的力都傳遞給駕駛員，影響了路感；其次路面的沖擊對于駕駛員來說也是不良的感覺，而采用傳感器會將路面沖擊也測量出來傳遞給駕駛員，從而造成駕駛員手上的沖擊。

考慮到路感主要是車輪受到的側向力反饋到轉向盤的作用，而轉向輪的側向力可以通過汽車行駛狀態參數的計算得到，因此駕駛員的路感可以通過轉向盤轉角和車速計算出駕駛員手上受回饋力的方法來獲得，而無需通過前輪上的傳感器直接測量，使轉向盤控制系統與車輪的控制系統相互獨立，消除了路面沖擊的影響，由此建立的控制模型結構簡單，對于轉向盤的回正模擬可以達到較好的效果。

二、轉向盤轉角和轉向盤力矩的關系

汽車的回正力矩由兩部分構成，一部分是由輪胎拖距[3]造成的回正力矩，這部分力矩與離心加速度成正比；另一部分是由于主銷內傾與內移造成的，與車速無關。轉向力需要克服回正力、輪胎與地面的摩擦力以及轉向系統的慣性力和阻尼力[3-4]。

輪胎拖距由氣胎拖距和后傾拖距組成，如圖1所示。輪胎拖距特別是氣胎拖距，在車輛行駛過程中會隨著離心加速度的增大而急劇下降，同時由于側向力在高速時與離心加速度成正比，在高速時側向力不會無限增加，考慮到車輪的附著極限，轉向力矩在增加到一定值之后將會減小，轉向力矩減小較大時車輛有側滑或側翻的危險，這時應考慮采取減小轉向角等措施以減小離心加速度。為了便于路感的模擬，在極限值以下假設輪胎拖距為常數，則建立如下計算公式[3]

MZV=Py（ξ′ ξ″）（1）

式中MZV為由輪胎拖距造成的回正力矩；ξ′、ξ″分別為氣胎拖距和后傾拖距；Py為側向力，它近似與離心加速度成正比，有 ，其中m為質量，v為車速，l為軸距，R為轉彎半徑，lh為質心到后輪的距離。轉彎半徑可以由下式得到

式中δ為車輪轉角，lV為質心到前輪的距離，CαH為后輪側偏剛度，CαV為前輪側偏剛度。

將側向力和轉彎半徑的表達式代入式（1）可得

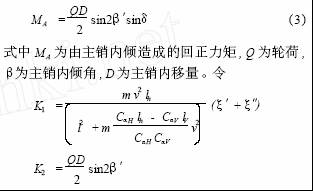

主銷內傾造成的回正力矩與行駛車速的大小無關，在低速和高速行駛時有著相同的值，這個回正力矩是低速時回正力矩的主要部分，可由下式求得[4]

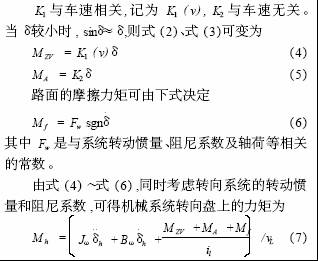

式中Mh為轉向盤力矩；δh為轉向盤轉角；Jω為轉向系折算到轉向軸的轉動慣量；Bω為轉向系折算到轉向軸的阻尼系數；il為轉向系統傳動比；vL為助力系數。車輪轉角和轉向盤轉角之間關系如下

δh=ilδ

原則上對路感的要求是與前輪側向力無關的各種摩擦力矩越小越好[3-4]，回正力矩不能太小，因此，在轉向盤力回饋系統中，可以只考慮回正力矩，這時式（7）可以簡化為

通過測量車速和轉向盤轉角，然后經過簡單的微分運算可以得出轉向盤力矩的大小。這樣就可以利用一個力回饋電機向駕駛員施加應有的力，實現路感的要求。

三、轉向盤力回饋控制系統

式（8）給出了轉向盤上回正力矩的計算模型，通過控制系統控制電機來實現該回正力的控制[1]。轉向盤力回饋控制系統的結構如圖2所示。

根據力矩平衡原理，可建立電機運動方程

式中N為減速比；MS為駕駛員手上的操作力矩；Mm為電機的輸出轉矩，Mm=Mh/N；Jm和Bm分別代表系統折算到力回饋電動機的轉動慣量和阻尼系數；δm為電動機轉角，δm=Nδh。

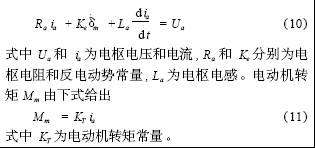

直流電動機的電平衡方程式為

由于電動機的電流和轉矩之間存在線性關系，因此可采用控制力回饋電動機電流的方法來控制回饋力的大小[5]，目標電流由式（11）給出。

在圖2中，控制模塊可采用較易實現的PID控制器，控制量如下

式中i（S）為傳感器實測電流，KP為比例控制系數，Ti為積分時間常數，Td為微分時間常數。

控制器中的比例和微分項可以提高系統的響應速度，提高系統的跟蹤性能，積分項可以消除抖動，減小誤差[5-6]。

電流和轉角之間的傳遞函數為

圖3為比例控制器在比例系數變化時的頻響曲線，從圖中可看出，增大比例項的增益可以拓寬系統的頻響范圍。

由于轉向盤系統和轉向輪驅動系統之間沒有機械聯系，完全相互獨立，因此轉向盤系統的阻尼系數很小，在回正時極易發生振蕩，為消除振蕩可在系統中增加阻尼器[2]，見圖4。于是力矩平衡方程變?yōu)?/SPAN>

式中BS為阻尼器的阻尼系數。

四、仿真試驗分析

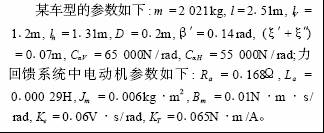

車速為40km/h時轉向角和轉向力矩曲線的仿真結果如圖5（阻尼器阻尼BS=0.8N·m·s/rad）。

根據圖4方案建立的控制器在試驗臺上試驗的結果如圖6所示。試驗結果與仿真結果接近，表明該控制算法可行。

轉向盤力矩側向加速度梯度 的關系如圖7，根據路感的要求，轉向盤力矩側向加速度梯度不能小于15N·m/g，也不應過大，應在圖7所示的上下限范圍內[3]。由圖7可見，利用轉向盤轉角計算力回饋電機的回正力大小可以滿足路感要求。

回正是轉向盤轉過一個角度后，撤去操舵力，車輪回到中位的過程，在這個過程中MS由一個初值突然變?yōu)榱?，在轉向盤力回饋系統中，就是轉向盤回到零位的情況。針對不同的阻尼系數，仿真結果如圖8所示，從圖中可看出增加阻尼可以減小回正時的振蕩，當阻尼系數增加到1左右時，系統有較好的回正性能，振蕩較小，同時回正速度較快。繼續增大阻尼系數，將使回正速度下降。

阻尼系數在1左右的臺架回正試驗結果如圖9所示，結果表明，在該阻尼器的作用下，系統有較好的回正性能。

五、結論

對線控轉向系統的轉向盤力回饋模型進行研究，提出了采用測量轉向盤的轉角和車速直接計算回正力矩的控制模型，同時提出了以電流為控制目標，PID為控制策略的控制方案，并對模型進行了仿真和試驗。結果表明:模型計算的回饋力的大小能夠滿足路感的要求，該控制方案無需測量路面對車輪的反力，消除了車輛行駛過程中的路面沖擊和轉向系統的干摩擦對駕駛員的影響，同時也減少了信號傳輸?shù)呢?fù)擔，提高了響應速度和系統的可靠性，結構簡單，容易獲得較好的頻響特性。此外，通過在轉向盤控制系統中加裝阻尼器，可消除轉向盤的振蕩，提高系統回正性能。
