國投新疆羅布泊鉀鹽有限責任公司 王喜良

摘要：結合國投新疆羅布泊鉀鹽有限責任公司100萬噸鉀肥項目，介紹引入SLC500、GPS和系統自動化控制的礦石采輸水采機設備，并對其系統構成、主要功能、控制方案和相應系統軟件作了說明，同時還介紹監控系統軟件以及GPS衛星定位系統控制采收航道的主要功能。

關鍵詞：SLC500 GPS 自動化系統 無線通訊 以太網 組態軟件

1 引 言

　　國投新疆羅布泊鉀鹽有限責任公司年產120萬噸鉀肥項目是國家“十一五”發展規劃項目之一，該項目在原有年產10萬噸的基礎上擴大到年產120萬噸的規模。整個工藝包括原礦的采集、原礦的輸送和由原礦加工成產品的過程。原礦的采集是通過多條水采機組在鹽田中不斷的采掘，并將采掘到的礦料經浮管送至碼頭增壓泵站；原礦的輸送就是將由水采機組采集到的原礦通過增壓泵站輸送，經過數十公里輸送到加工廠；加工廠將源源不斷的原礦經過過濾、結晶，并加入化學藥劑，經過物理化學過程生產出成品硫酸鉀。

　　原礦的采集設備由水采機、浮管和錨機組成，實行定位逐行直線采收，采用GPS系統的差分方式實時動態（RTK）進行測量和定位控制。水采機、錨機與浮管連成一體，隨著水采機切割軌跡的移動，錨機可以自動移動。大風來臨時，根據風向和水采機位置，錨機自動移動浮管。

　　水采機系統采用美國Rockwell Automation公司生產的SLC 500作為控制系統的解決方案。該系統是中小型、框架式、模塊化可編程控制器，它可以滿足中小規模自動化應用項目的要求，SLC 500系統功能強大、處理快速、性能可靠、提供多種內存容量、框架供選擇，可支持豐富的指令集。

　　同時SLC 500還提供多種網絡通訊功能和豐富的I/O模塊，基于Windows XP的操作系統編程軟件使用方便、簡單、糾錯能力強，可以最大程度幫助開發人員節省時間，提高生產效率。并與無線通訊網絡系統、GPS定位系統一起組成了一個先進的工廠自動化系統。

2系統構成

　　礦石采收控制系統分為岸基站、水采機、錨機和錨頭增壓泵站控制系統。該系統涉及到全系統的自動化控制，操作員不僅控制水采機的定向采收，錨機載安全區域自動移動，而且還兼顧著碼頭增壓泵站的設備起停以及整個系統要能互相通信聯系，各部分?jǐn)?shù)據要能互相傳輸。

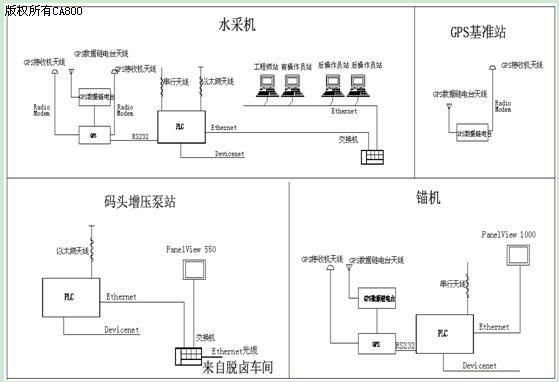

　　為了滿足這些要求，系統總體結構采用無線通信網絡，圖1為水采機系統的總體結構圖。

圖1 水采機控制系統結構

　　水采機是系統的核心，其中包括二臺前操作員站，二臺后操作員站和一套由SLC5/05組成的可編程序控制器系統，實現對整個水采船的控制可分別進行正向和反向行走操作及顯示系統的各個部分的運行狀態，操作員站也可授權作為工程師站，負責系統的開發管理；錨機包括一個PanelView 1000操作監控站、無線通信和一套由SLC5/05組成的可編程序控制器系統，操作員站和工程師站通過無線串口與錨機通信，實現水采機對錨機控制；增壓泵站包括一個PanelView 550操作監控站和一套由SLC5/05組成的可編程序控制器系統，通過無線以太網與碼頭增加壓泵站通信，二臺無線電臺采用的是DATA-LINC的無線電臺，實現水采機對增壓泵站控制。水采機控制系統數據由碼頭增壓泵交換機通過光纜傳輸?shù)矫擕u車間中央控制室集中調度和監視。

3 控制系統的功能實現

3.1水采機控制系統功能

　　水采機控制系統由操作站、PLC、無線電臺、一套GPS定位移動站和六面智能MCC智能馬達控制中心組成。GPS定位系統通過BASIC模板與SLC5/05通信；每臺錨機也包括了一套GPS定位移動站和四面智能MCC柜，錨機的GPS定位系統也通過BASIC模板與SLC5/05通信。

　　水采機的控制方案十分復雜，其中涉及到關鍵的控制功能如下：

　?。?）航道航線控制。通過GPS雙天線姿態控制，在船縱向中心線的頭和尾各置一個天線并通過數據換算計算出水采機所在經、緯度和行駛方向。GPS數據通過RS232口送入PLC。水采機操作人員根據作業計劃書將要作業的航道或航行目的地通過人機界面輸入PLC，PLC將設定值與水采機當前值進行比較，做出判斷，指揮執行機構進行動作來滿足作業要求。

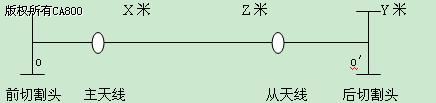

　　GPS天線安裝于水采機機體的中心連線上，主天線距前切割頭X米，從天線距后切割頭Y米。如圖2所示：

圖2 GPS雙天線姿態控制示意圖

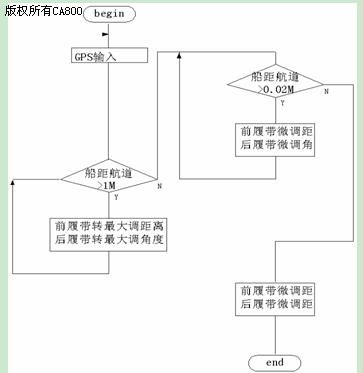

　　采船GPS讀回的數值：經度、緯度，兩點連線相對于正北夾角=α，則得出：O ， O′點坐標，當O點與所給航線偏差大于30m時，前后履帶調整為距離逼近狀態，以垂直方向快速切入航道。當偏差進入小于30m的范圍內，前履帶進行距離逼近，后履帶進行角度校正 。進入1m微調區后，前履帶微調距離，后履帶微調角度。進入0.02m區域后，前后履帶都調整為逼近航線狀。圖3示出水采機航線及姿態控制程序框圖。

圖3 水采機航線及姿態控制程序框圖

　?。?）礦漿傳輸控制。按照操作員設定的流量要求，自動開關進出口閥，溢流閥，調節礦漿泵和增壓泵的轉速，實現理想的串級調節，做到防抽空，防喘振。并檢測礦漿管壓力，保護傳輸系統。

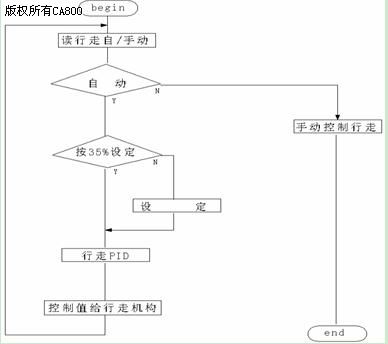

　?。?）采收濃度控制。水采機行走速度與濃度成正比，在系統中采用PID自動控制功能，改變水采機的行走速度來調節采收濃度，滿足工藝對濃度為35%的設定要求。圖4為采收濃度控制程序框圖。

圖4 采收濃度控制程序框圖

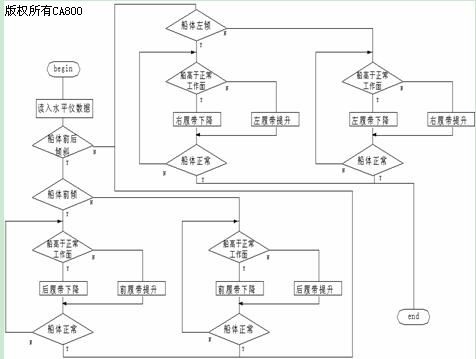

　　（4）水采機機體的自動水平控制。采用液壓自平衡調節系統和水平儀干預性控制來調節油缸伸縮控制機體水平；水采機機體靠浮力平衡于水面，正常情況下，行走機構靠重力依附于鹽田底面爬行。液壓自平衡調節系統通過調整四條履帶接地比壓保持一致，使油缸的柔性可在一定范圍內自動調節其伸縮長度。保證機體水平；池板的不平及下壓力的不平衡會導致船體傾斜。本設計又采用水平儀干預性控制，在液壓控制不能自動調節機體水平時，根據水平儀數據可判斷船體不平衡的方向，調整相應履帶的下壓力。圖5為水采機水平控制程序框圖。

圖5 水采機水平控制程序框圖

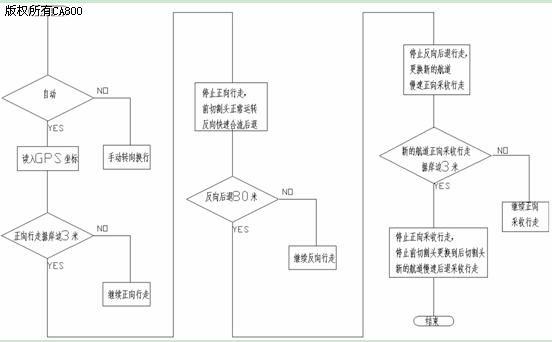

　?。?）水采機自動轉向換行采用反向更換切割頭方式自動轉向換入新航道，水采機采收到達鹽田岸邊后，正向切割頭不停止工作的情況下，快速原路線反向后退80m，然后慢速轉換到另一新的航道，進行正向采收轉向行走，繼續到達岸邊后，水采機已正向進入新的航道中，停止水采機前行和正向切割頭旋轉，啟動反向切割頭，進行新的航道反向繼續采收行走。圖 6為水采機自動轉向換行控制程序框圖。

圖6 水采機自動轉向換行控制程序框圖

3.2錨機控制系統

　　錨機設備由PLC、無線數傳電臺、GPS移動站和MCC智能控制中心組成。通過無線串行通訊，實現水采機對錨機的遠程控制和監視功能。包括錨機起動、行走、停止、水平、轉向、履帶提升降落等控制；操作員有時也要上船去操作，系統中采用PanelView1000實現這一功能。主要組態畫面有儀表顯示畫面、電機啟停畫面、履帶提起畫面、船體行走畫面等。設定錨機運行區域，可自動控制錨船與水采機、碼頭的距離，來避免浮管的纏繞和拉斷，使浮管處于最佳工作位置。

3.3碼頭增壓泵站控制系統

　　通過無線以太網通信，實現水采機對碼頭增壓泵遠程控制和監視功能。包括碼頭增壓泵、水封泵以及破碎機的起停控制、控制閥的開關控制以及閥門的開度信號、流量、壓力以及軸承溫度顯示等；采用PanelView550來實現現場操作功能。

4軟件

　　水采機前后操作員站工控機安裝RSLogix500梯形圖編程軟件，RSView32人機接口(MMI)監控軟件。而RSView32采用RSLinx通訊驅動程序，將RSLogix500的梯形圖邏輯程序和RSView32人機接口(MMI)監控軟件同時連接于中央處理器。

　　RSLogix500是一種靈活易于操作的編輯器，包括：梯形圖、功能塊、結構文本和順序流程圖。有高效、專用指令集，優越的圖形化診斷能力和實時數據柱狀圖顯示，這一切使得RSLogix500讓應用開發更快速、簡潔、直觀。

　　RSIinx是一套完整的通訊服務器軟件，它提供現場層／設備與Rockwell Automation公司應用軟件的連接，還提供通用的開放接口，用于與第三方人機界面系統、數據采集和分析軟件包、客戶應用程序軟件進行通訊。 ‘

　　RSView32是基于Microsoft Windows NT和Windows 9X平臺設計的，其組態軟件畫面顯示功能豐富，能與多種通信協議互連，適應各類測控硬件設備。RSView32向下可以通過RSLinx、OPC驅動與數據采集硬件通信；向上通過TCP／IP協議、以太網與高層管理網互聯。

5結束語

　　礦石采收水采機自動化控制系統自投入運行以來，其系統穩定，設備運行安全可靠性高。采用GPS衛星定位系統能進行逐行直線采收，使之避免漏采和重復采收，達到增效降耗的目的。運用無線數據傳輸系統，實現異地操作設備和監視運行狀態的功能，做到了減人增效的目的。引用了自動換行功能，減少了轉向換行的時間，增加采收產量，促成經濟效益的提高。以太網的引入以及PLC(SLC500)與RSView32組態軟件的結合運用，實現了生產過程的自動監控，提高了勞動生產率，降低了工作人員的勞動強度。實踐證明，這樣的控制系統對礦石采收作業是安全、可靠和經濟適用的，具有一定的推薦價值。

參考文獻

[1] Rockwell Automation RSView32 User，s Guide．

[2] 羅克韋爾自動化. Cont rolLogix 系統用戶手冊. 2004

[3]羅克韋爾自動化. 羅克韋爾自動化設備網(DeviceNet) 產品概貌. 2004

[4] 西門子(中國) 有限公司自動化系統部. 西門子工業通訊網絡. 2005

[5] 莊亞俊，劉國平，吳敏等．一種基于工業以太網的監控系統的設計與應用．微計算機信息，2005（4）

作者簡介

王喜良 工程師，畢業于新疆大學信息工程專業，國投新疆羅布泊鉀鹽有限責任公司年產120萬噸鉀肥項目水采機自動化控制設計建造負責人之一?，F(xiàn)從事公司自動化控制的工作。
