檢測要求:
檢測的對象是一種PCB。要求能找出PCB上4個關鍵部位的焊接處是否焊接正確,并檢測出另外4個部位的組合部件是否安裝到位。
解決方案:
定位設置允許被檢測的PCB產品有小幅度的旋轉,在X、Y軸上允許存在少量偏移。對于焊接處的檢測,我們設置了4個線形的ROI(regionofinterested即感興趣的區域)來判斷是否焊接正確,并對這4個線形的ROI設置了標準偏差來控制其對具體變化產生的敏感度。注意:用平均灰度值去判斷焊接處并不是很好的辦法,因為如果被檢測的區域很小,那么平均灰度值就顯得不夠靈敏了。最后,用4個矩形ROI的平均灰度值來檢測另外的4個安裝部位的組合部件是否安裝到位。在這種情況下,對于這4個矩形ROI,平均灰度值對部件的安裝到位和缺失十分敏感,因此可以做出準確判斷。
檢測的相關設備及數據:
相機:標準TM2工業相機
鏡頭:16mm
光源:SCDI漫反射LED
工作距離:待定
系統:VA40
檢測示意圖

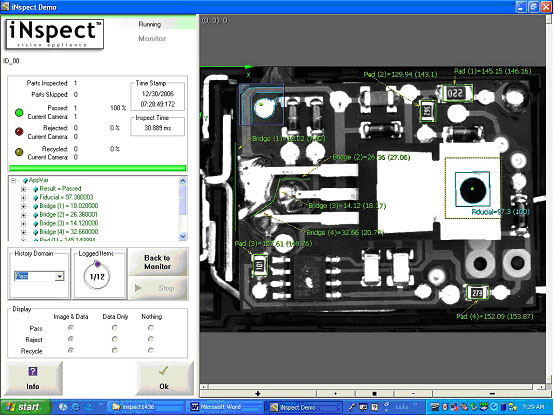

圖1:檢測合格產品時界面演示

從圖1所有安裝均到位,焊接處也正常焊接。

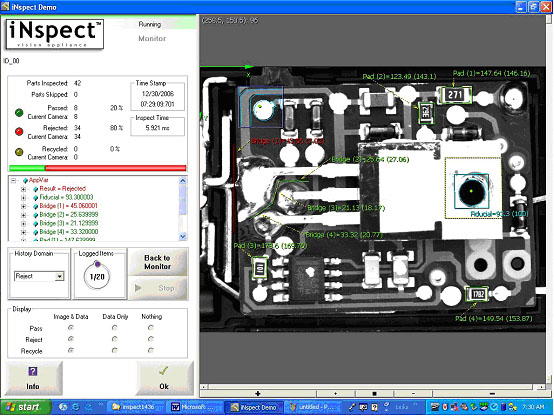

圖2:檢測焊接不合格產品時界面演示

此時左邊焊接處存在錯誤焊點,產品不合格

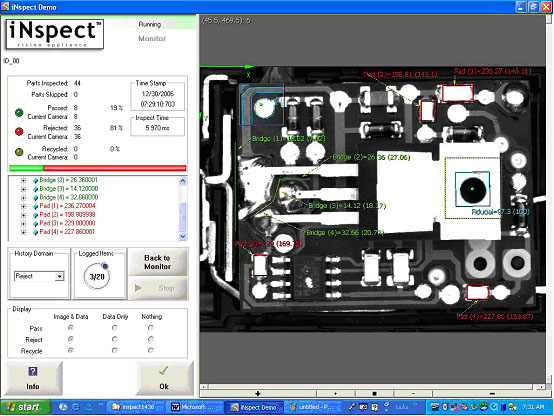

圖3:檢測安裝不合格產品界面演示

此時安裝部位的部件沒有到位,產品不合格。
(轉載)
